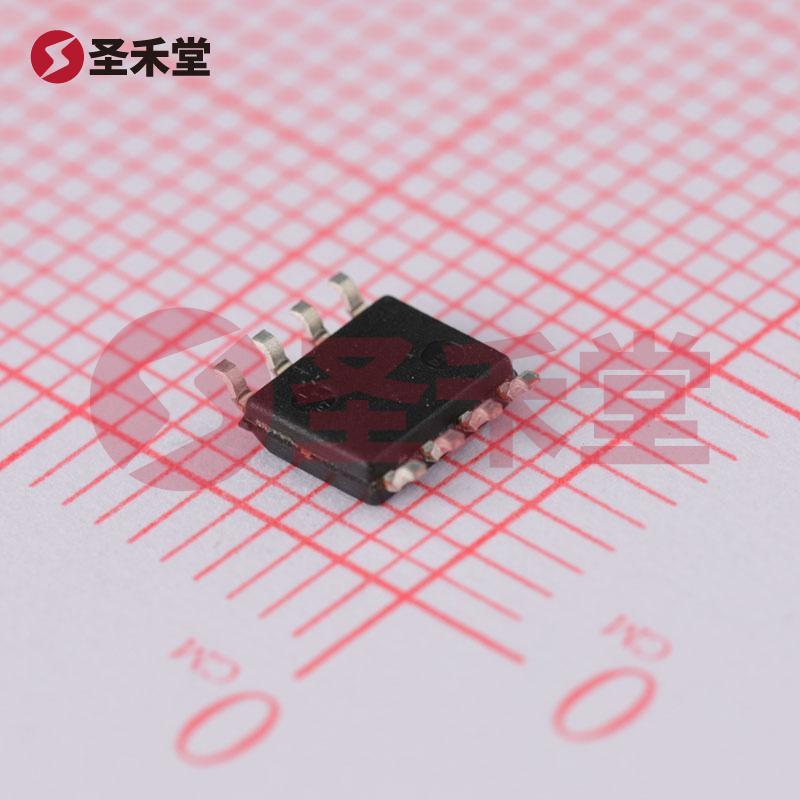

注：图像仅供参考，请参阅产品规格
AT24C512C-SSHM-T
- 商品编码： BM0000281675复制
- 品牌： MICROCHIP(美国微芯)复制
- 封装： SOP-8复制
- 包装： 编带复制
- 重量： 0.176g复制
- 描述： EEPROM -40℃~+85℃ 512Kbit I2C 1.7V~3.6V复制
AT24C512C-SSHM-T参数
属性 | 参数值 |
|---|---|
| 接口类型 | I2C |
| 存储容量 | 512Kbit |
| 时钟频率(fc) | 1MHz |
| 写周期时间(Tw) | 5ms |
| 数据保留 - TDR(年) | 40年 |
属性 | 参数值 |
|---|---|
| 写周期寿命 | 100万次 |
| 功能特性 | 硬件写保护功能；噪声抑制功能；页写保护功能 |
| 工作电压 | 1.7V~3.6V |
| 工作温度 | -40℃~+85℃ |
AT24C512C-SSHM-T手册
AT24C512C-SSHM-T概述
产品概述：AT24C512C-SSHM-T
一、产品简介
AT24C512C-SSHM-T是微芯科技（Microchip Technology Inc.）推出的一款高性能EEPROM（电可擦可编程只读存储器），具备512Kb（64K x 8字节）的存储容量。这款器件采用I²C接口进行通信，特别适合对存储可靠性和速度要求较高的应用场景。AT24C512C-SSHM-T以其卓越的性能和广泛的工作条件，成为各种嵌入式系统、消费电子和工业控制等领域的理想选择。
二、电气特性
AT24C512C-SSHM-T的工作电压范围为1.7V至3.6V，这一广泛的供电电压使得该器件可以适应多种电源设计，特别是在便携式和低功耗设备中。其访问时间为900ns，确保了快速的读写操作，而写周期时间为5ms，无论是字写入还是页写入都能保证数据的快速存储和更新。
三、数据接口与格式
此器件采用I²C存储器接口，是一种广泛使用的两线串行通信协议，适合嵌入式系统中的大多数应用。使用I²C接口带来的优势包括多设备连接、较少的引脚需求和简化的电路设计。AT24C512C-SSHM-T同时支持多个从设备，通过逻辑地址选择，可以连接多达8个同类设备，从而扩展系统的存储能力。
四、耐环境性
AT24C512C-SSHM-T具有良好的环境适应性，工作温度范围为-40℃至85℃，使得其在极端温度条件下仍能可靠运行。这一特性使产品非常适合汽车电子、工业自动化以及其他需要在恶劣环境下工作的应用。
五、封装与安装
该处理器采用8-SOIC（小外形集成电路）封装，表面贴装型安装设计便于在多种自动化生产线进行快速组装。相较于传统引脚式封装，表面贴装可提高装配密度，为现代电子设备提供更小的体积和更高的性能。
六、应用领域
AT24C512C-SSHM-T凭借其高密度的存储能力、广泛的电压范围及杰出的耐温性，尤其适合以下应用场景：
- 消费电子：如智能家居设备、穿戴设备中需要保存用户设置或校准数据的部分。
- 汽车电子：在汽车控制单元（ECU）中存储参数数据，故障记录和数据日志。
- 工业控制：用于PLC（可编程逻辑控制器）或工业自动化设备中，保存配置数据和状态信息。
- 医疗设备：在医疗传感器和设备中存储患者数据和设备运行状态，确保数据的持久性和安全性。
七、总结
通过结合高达512Kb的存储容量、双向I²C接口、以及卓越的可靠性，AT24C512C-SSHM-T成为了在现代电子设计中不可或缺的组件。其小型封装和宽工作温度范围，进一步提高了其在各种行业中的应用灵活性，是电子产品设计师在选择非易失存储器时的理想选择。微芯科技的这一产品凭借其优秀的技术和良好的支持服务，保障了开发者在技术实现和系统可靠性上的高度信心。
