BC847BT-7-F

产品概述：BC847BT-7-F NPN三极管

1. 产品简介

BC847BT-7-F是一种高性能的NPN型双极晶体管（BJT），专为低功耗应用设计。它具备150mW的额定功率，适用于各种电子电路，尤其是在开关和放大电路中。凭借其高电流增益和优越的温度性能，BC847BT-7-F被广泛应用于消费电子、工业控制、以及通信设备等领域。

2. 主要参数

• 额定功率：150mW
• 最大集电极电流 (Ic)：100mA
• 集射极击穿电压 (Vce)：45V
• 饱和压降 (Vce(sat))：600mV（在Ib = 5mA和Ic = 100mA时）
• 集电极截止电流 (ICBO)：15nA（最大值）
• 直流电流增益 (hFE)：最小值200，在Ic=2mA、Vce=5V的条件下
• 频率特性：跃迁频率达到100MHz，适合高频应用
• 工作温度范围：-55°C至150°C，适合在极端环境下使用

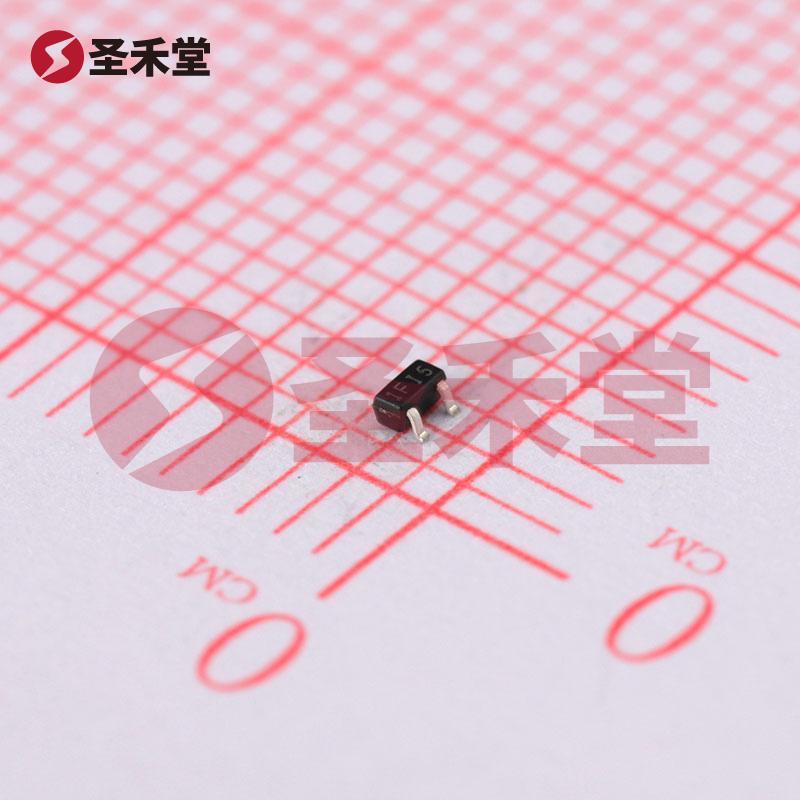

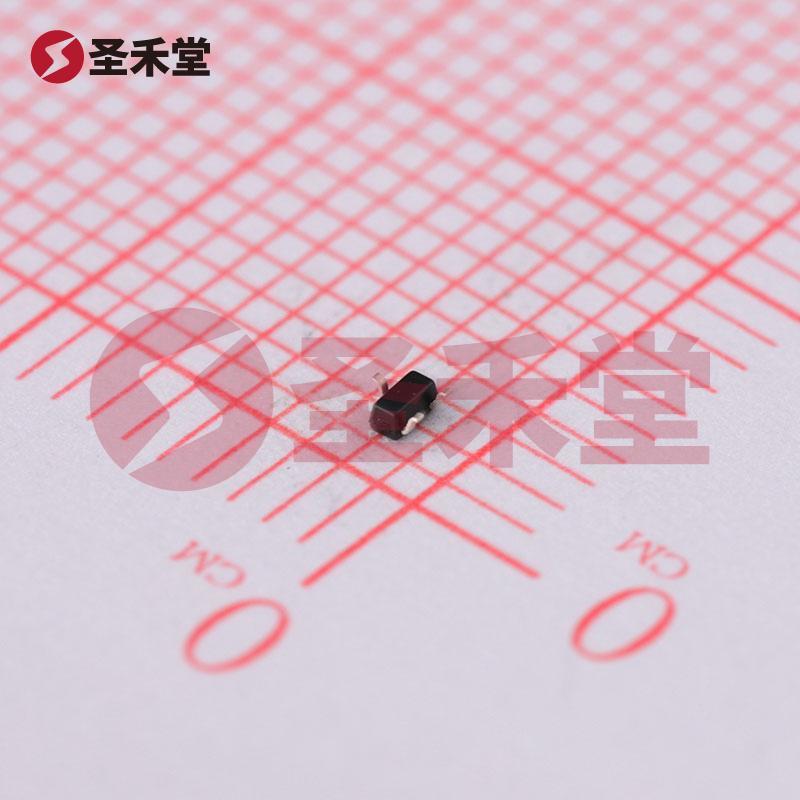

• 封装类型：SOT-523，表面贴装型（SMT）

3. 封装与安装

BC847BT-7-F采用SOT-523封装，这种封装来自于小型表面贴装技术，具有良好的散热性能和紧凑的尺寸。SOT-523结构允许在小尺寸的电路板上实现较高的元件密度，非常适合现代电子产品的设计需求。对于需要空间节省和性能优化的应用，SOT-523封装是理想之选。

4. 电气特性

BC847BT-7-F拥有高达100mA的集电极电流能力，能够满足大多数小型器件的需求。同时，其45V的集射极击穿电压使其在高电压应用中表现优秀。相对较低的饱和压降600mV确保了高效率，从而降低了功耗，适合用于需要长期稳定工作的设备。

5. 应用领域

BC847BT-7-F适用于多个电子领域，主要包括：

• 消费电子：音频放大器、无线电接收器、数据采集装置等
• 工业控制：传感器、开关电源、电动机驱动器等
• 通信设备：移动电话、基站设备、调制解调器等

6. 性能优势

本晶体管倡导的高电流增益与低截止电流特性使得它在放大电路中表现出色，且具有优秀的频率响应能力，可以在高频应用中保持较好的工作性能。此外，广泛的工作温度范围使得BC847BT-7-F在极端环境下也能够保持可靠性与稳定性。

7. 结论

BC847BT-7-F是一款出色的NPN型三极管，非常适合小型化、高效能及广泛的温度条件的应用环境。其优异的电气性能和紧凑的封装形式，使其成为各类电子产品设计中的理想选择。无论是在高频或高负荷应用中，BC847BT-7-F都能提供稳定、可靠的性能，为设计工程师提供了更大的灵活性和创作空间。
