BZT52C30-7-F复制

BZT52C30-7-F 产品概述

概述

BZT52C30-7-F是一款高性能的稳压二极管，专为维持稳定电压而设计，具有广泛的应用于电子电路中的优势。此器件由全球知名半导体制造商DIODES生产，采用SOD-123封装，适用于表面贴装技术。BZT52C30-7-F的典型稳压值为30V，并提供优异的性能参数，使其非常适合用于电源供应、信号调节和其他需要电压稳压的应用环境。

主要特性

1. 稳压值: BZT52C30-7-F的标称齐纳电压为30V，能够高效地保持输出电压稳定，特别在处理电压波动时，表现出优秀的稳压特性。
2. 精度和容差: 该器件的精度及容差为±7%，使得其在各类应用中提供可靠的性能。
3. 反向漏电流: 在21V的工作条件下，该二极管的反向漏电流仅为100nA，这一极低的值大大降低了功耗，提升了电路的总体效率。
4. 功率处理能力: 最大功率处理能力为500mW，满足各种工业和消费类电子设备的需求。
5. 温度范围: BZT52C30-7-F工作温度范围宽泛，从-65°C到150°C，这使得其能够在各种严苛的环境条件下运行，不会影响其性能。
6. 阻抗: 最大阻抗（Zzt）为80欧姆，确保其在多个频率下都能有效抑制噪声，保证输出的电压稳定。
7. 正向电压: 在10mA的条件下，正向电压（Vf）为900mV，适合在低功耗电路中应用。

应用领域

BZT52C30-7-F稳压二极管具有多种应用场景，包括但不限于：

• 电源管理: 用于稳压电源，以保证电路中电子器件在稳定的电压下工作，提高系统的可靠性。
• 信号调节: 在信号处理中，稳压二极管可用来限制信号电压，避免过高电压引入系统噪声及故障。
• 过压保护: 当电路中电压超过安全范围时，BZT52C30-7-F可迅速响应，保护敏感元件免受损坏。
• 消费电子产品: 适用于手机、平板电脑和其他便携设备的电源模块中，提供稳定的电压供给。
• 工业控制设备: 在各种工业自动化设备中，作为电压稳压器，确保控制信号的有效传递与执行。

封装信息

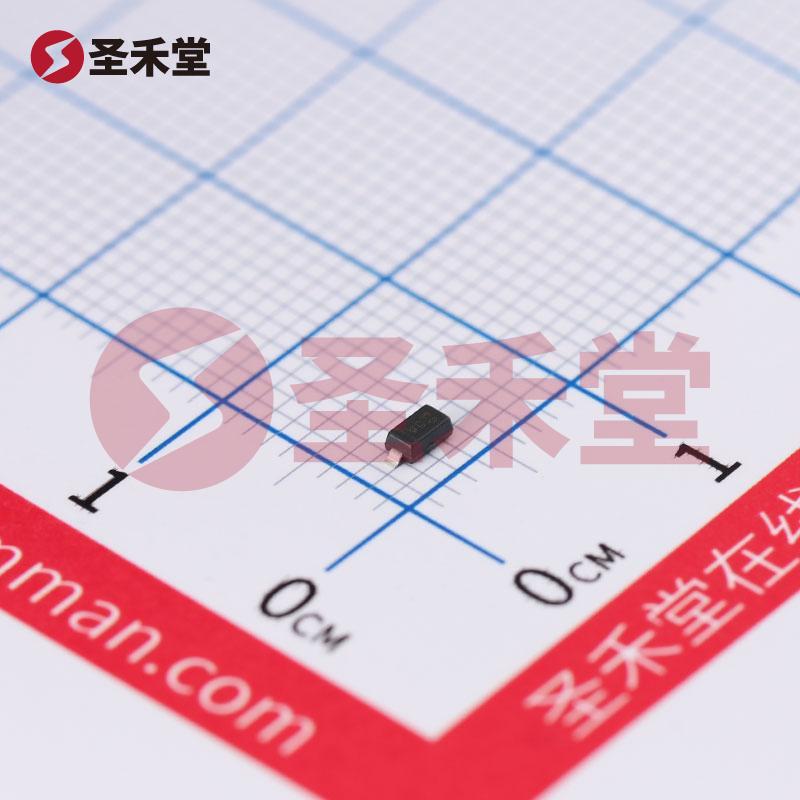

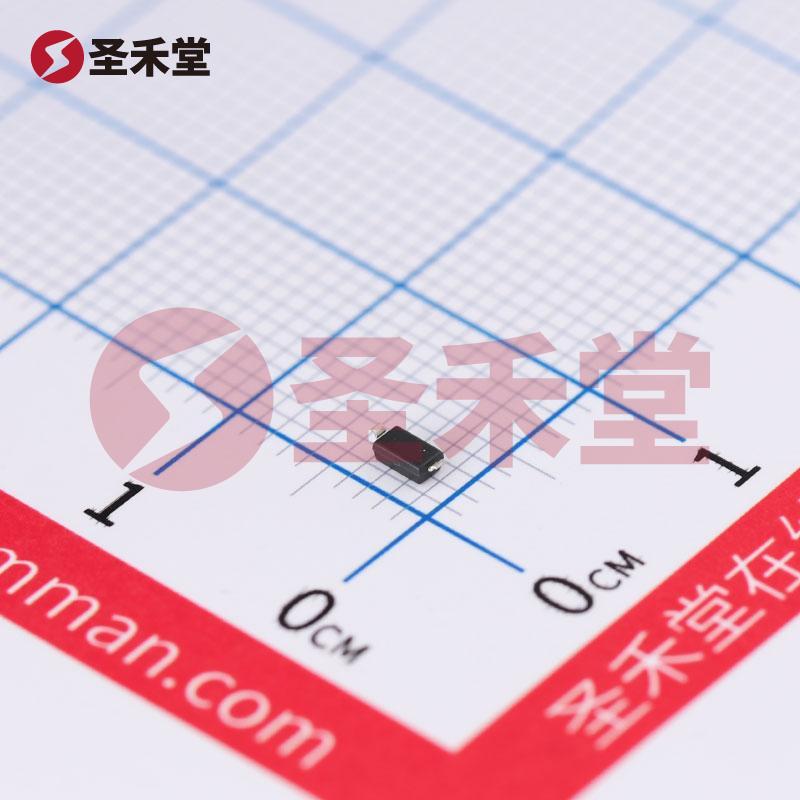

BZT52C30-7-F采用SOD-123封装，尺寸小巧，适合高密度的电路板设计，这极大地提高了PCB空间利用率。表面贴装设计简化了安装过程，降低了生产成本。

结论

BZT52C30-7-F稳压二极管针对现代电子设备的电压调节需求，提供了卓越的电气特性和可靠的工作性能。无论是在工业应用还是消费电子中，它都是一种理想的选择。凭借其低漏电流、高功率处理能力及宽广的工作温度范围，BZT52C30-7-F为设计工程师和开发者提供了灵活的方案，确保电路稳定运行。
