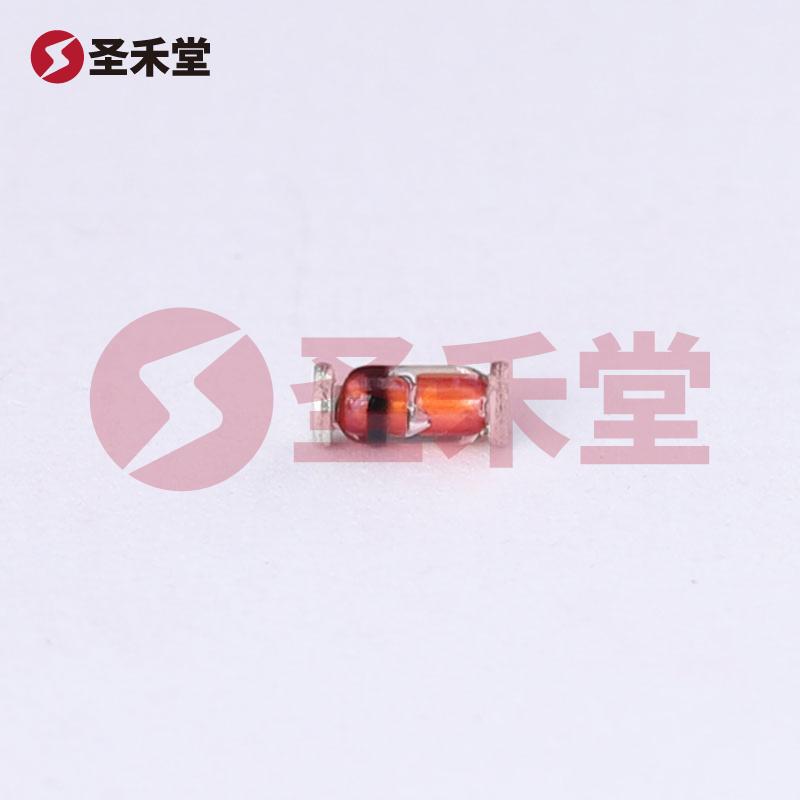

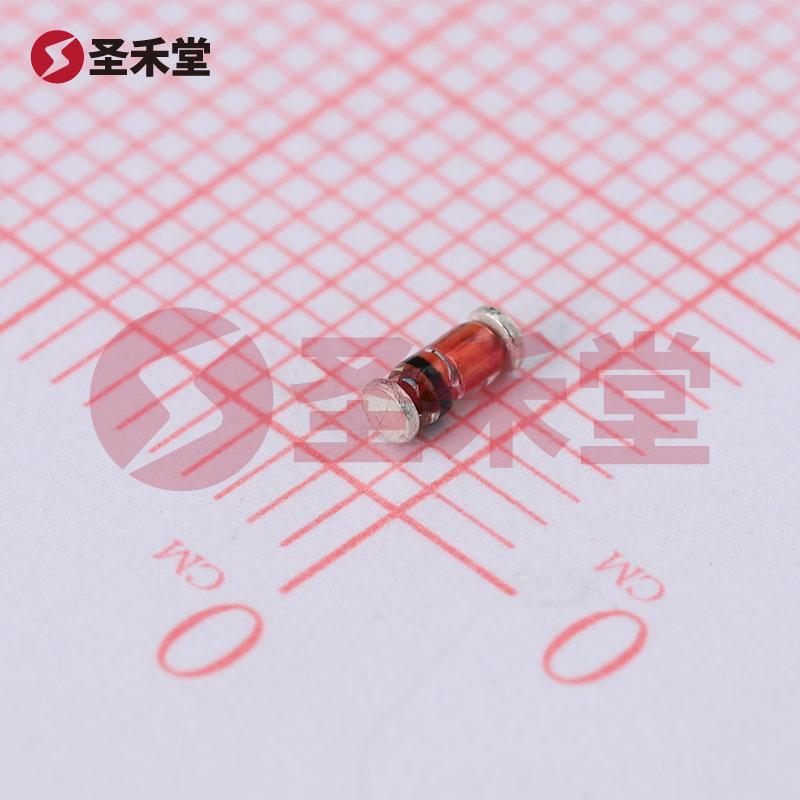

BZV55-C12,115 产品实物图片
BZV55-C12,115 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BZV55-C12,115

商品编码: BM0000281795
品牌 :
Nexperia(安世)
封装 :
LLDS;MiniMelf
包装 :
编带
重量 :
0.071g
描述 :
稳压二极管 独立式 12V 11.4V~12.7V 100nA@8V MiniMELF
库存 :
11614(起订量1,增量1)
批次 :
2年内
数量 :
X
0.108
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.108
--
2500+
¥0.084
--
37500+
产品参数
产品手册
产品概述

BZV55-C12,115参数

二极管配置独立式稳压值(标称值)12V
反向电流(Ir)100nA@8V稳压值(范围)11.4V~12.7V
功率(Pd)500mW阻抗(Zzt)25Ω

BZV55-C12,115手册

BZV55-C12,115概述

产品概述:BZV55-C12,115 稳压二极管

一、产品简介

BZV55-C12,115 是由全球知名的电子元器件供应商 Nexperia(安世)推出的一款高性能稳压二极管。该元器件符合现代电子电路对精确电压稳定和低漏电流的需求,广泛应用于各类电子设备中的电源管理和过电压保护方面。其典型稳压值为12V,适合需要12V输出的各种应用场合。

二、基本参数

  • 精度:±5%
  • 稳压值(典型值):12V
  • 反向漏电流:100nA @ 8V
  • 最大功率:500mW
  • 电压 - 齐纳(标称值)(Vz):12V
  • 容差:±5%
  • 功率 - 最大值:500mW
  • 阻抗(最大值)(Zzt):25 Ohms
  • 电流 - 反向泄漏:100nA @ 8V
  • 电压 - 正向 (Vf):900mV @ 10mA
  • 工作温度范围:-65°C ~ 200°C
  • 安装类型:表面贴装型
  • 封装/外壳:DO-213AC, MINI-MELF, SOD-80
  • 供应商器件封装:LLDS;MiniMelf

三、产品特点

  1. 高稳定性:BZV55-C12,115 具有优良的电压稳定性,其稳压值维持在12V旁边,允许的波动范围仅为11.4V到12.7V,显示出其在各种环境条件下的可靠性和一致性。

  2. 低反向漏电流:该稳压二极管的反向漏电流非常低,仅为100nA @ 8V,适合用于高效能要求的电源管理解决方案,特别是在低功耗设备中,能够显著提升系统的整体效率。

  3. 高功率处理能力:最大功率达到了500mW,这使其在较高功率应用中依然具有良好的性能表现,能够满足严苛环境下的稳定工作需求。

  4. 宽工作温度范围:BZV55-C12,115 可在-65°C到200°C的温度范围内正常工作,适用于航空航天、汽车电子等对温度适应性要求高的应用。

  5. 优化的电气特性:最大阻抗为25Ω,可以有效降低信号干扰,提高电路的整体稳定性。其900mV的正向电压特性也使得在实际应用中,能够更好地兼容多种电路设计。

  6. 便捷安装:采用表面贴装型封装(LLDS及MiniMelf),适合现代自动化生产线的焊接和安装,能有效节省空间,并降低制造成本。

四、应用领域

BZV55-C12,115 稳压二极管广泛适用于以下应用领域:

  • 电源供应和稳压电路:在各种电源系统中,能够提供精准的电压稳定性,确保系统的安全可靠工作。
  • 过压保护电路:用于保护电路元器件不受电压突增和瞬时过压影响,提高整体设备的耐用性。
  • 消费电子产品:如手机、平板电脑、电视机等,广泛应用于这些设备的电源管理和信号处理电路中。
  • 汽车电子:满足汽车使用环境中对温度和电压波动要求的电子控制单元。
  • 工业自动化设备:在复杂环境下的设备控制及监测系统中,提升系统稳定性与可靠性。

五、总结

BZV55-C12,115 稳压二极管凭借其优异的性能指标和广泛的应用场景,为现代电子产品提供了可靠的电压稳定解决方案。无论是在消费电子还是在工业应用中,它的表现都将充分满足各种高要求条件,促进电子技术的进一步发展与创新。对于希望提升其电路设计可靠性与稳压性能的工程师而言,BZV55-C12,115 将是一个值得信赖的选择。
