NJM2741F-TE1
NJM2741F-TE1参数
| 放大器类型 | 通用 | 电路数 | 1 |
| 输出类型 | 满摆幅 | 压摆率 | 3.5V/µs |
| 增益带宽积 | 10MHz | 电流 - 输入偏置 | 100nA |
| 电压 - 输入补偿 | 1mV | 电流 - 供电 | 2.2mA |
| 电压 - 供电，单/双 (±) | 2.5V ~ 14V | 工作温度 | -40°C ~ 85°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | SC-74A，SOT-753 |
| 供应商器件封装 | SOT-23-5（MTP5） |
NJM2741F-TE1手册
NJM2741F-TE1概述
产品概述：NJM2741F-TE1
NJM2741F-TE1 是新日本无线（NJRC）公司推出的一款高性能通用运算放大器，专为各种电子应用而设计。该器件采用 SOT-23-5（MTP5）封装，具有表面贴装型安装特点，使其在现代电子设备中更易于集成。凭借其卓越的电气性能和宽广的工作范围，NJM2741F-TE1 可广泛应用于音频处理、信号放大、滤波器设计、传感器接口等多个领域。
基础参数及性能
放大器类型：NJM2741F-TE1 属于通用放大器，可满足大部分基础放大需求，适用于需要较高增益的应用场合。
电路数：该器件集成了一个放大器电路，符合许多单通道放大需求。
输出类型：具备满摆幅输出能力，意味着在整个供电电压范围内，输出信号可以有效跟随输入信号，对于音频等精细信号处理非常重要。
压摆率：器件具备较高的压摆率，达到 3.5 V/µs，这使得其在响应快速变化的信号方面表现出色，能够满足对动态性能要求较高的应用。
增益带宽积：其增益带宽积为 10 MHz，表明在较高频率下仍能保持相对较高的增益，适合需要宽带操作的应用，如视频信号处理。
电流 - 输入偏置：仅为 100 nA 的输入偏置电流确保了其在高阻抗信号源环境下的优异性能，降低输入信号损失，提高测量的准确性。
电压 - 输入补偿：仅为 1 mV 的输入补偿电压，确保了低失真的信号恢复，尤其是在处理微弱信号时，这一特性显得尤为重要。
电流 - 供电：工作电流仅为 2.2 mA，显示出其优异的能耗特性，适合低功耗应用。
供电电压：支持单电源或双电源供电，电压范围为 2.5V 至 14V，给予设计人员更大的灵活性以适应不同的供电系统。
工作温度：工作温度范围从 -40°C 到 85°C，适配多种极端环境下的应用，如汽车、工业控制等领域。
封装与安装

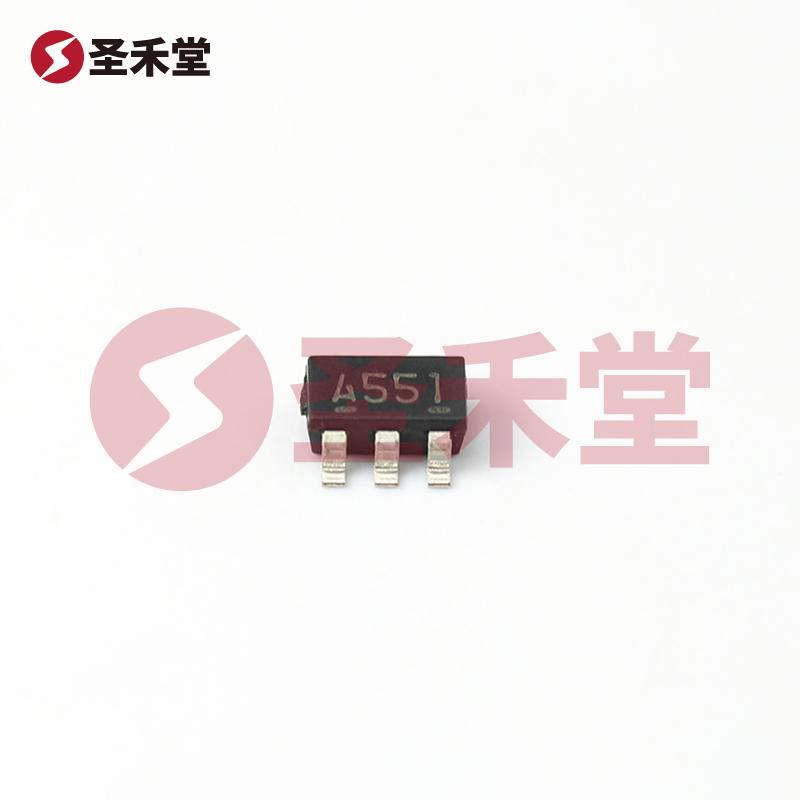

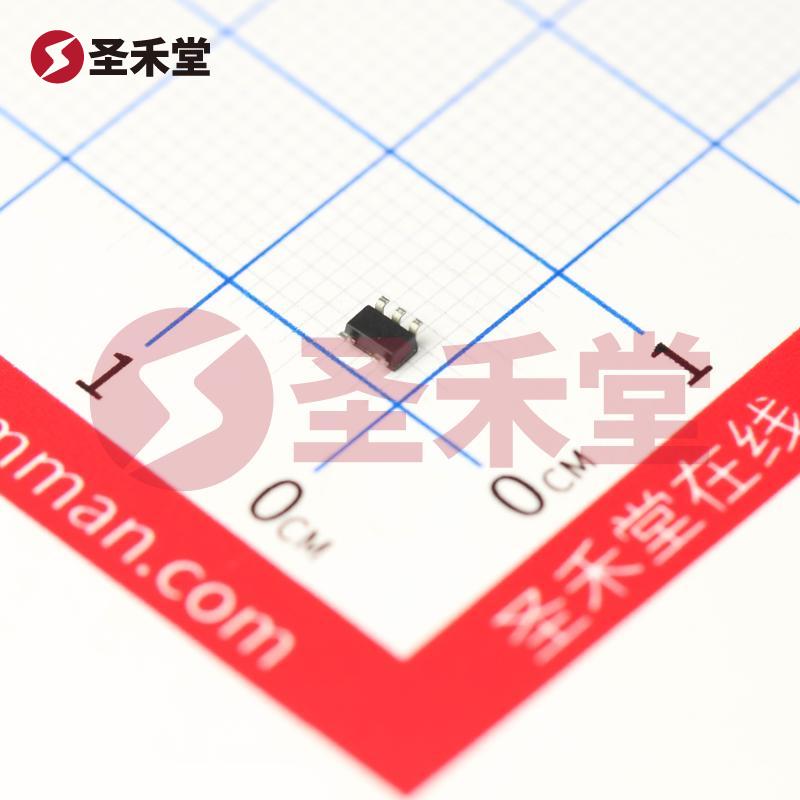

NJM2741F-TE1 采用 SOT-23-5（MTP5）封装，封装尺寸小巧，适合空间有限的现代电子设计。同时，表面贴装型的安装方式增强了其可焊性和自动化生产的便利性，特别是在消费电子、移动设备及嵌入式系统中表现优异。
应用场景
NJM2741F-TE1 的出色性能使其能够适用于多种应用场景，包括但不限于：
音频放大：可用于扬声器驱动、音频传输线路放大等领域。
传感器信号处理：在接收和处理微弱传感器信号时，具有优越的输入偏置电流和低噪声特性。
滤波器设计：可作为主动滤波器设计中的核心元件，支持音频滤波和信号调理。
数据采集系统：适用于高精度的信号采集，以及在嵌入式系统中的处理模块。
总结
NJM2741F-TE1 作为一款高性能通用运算放大器，以其卓越的电气特性、灵活的供电选择、宽广的工作温度范围以及紧凑的封装设计，成为电子工程师在多种应用场合下的理想选择。无论是音频应用、传感器接口还是数据采集系统，这款运算放大器都能够提供可靠和优质的解决方案。
