漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 6.5A |
栅源极阈值电压 | 3V @ 250uA | 漏源导通电阻 | 41mΩ @ 5.3A,10V |
最大功率耗散(Ta=25°C) | 2.4W | 类型 | 双N沟道 |
FET 类型 | 2 N-通道(双) | FET 功能 | 逻辑电平门 |
25°C 时电流 - 连续漏极 (Id) | 6.5A | 不同 Id、Vgs 时导通电阻(最大值) | 41 毫欧 @ 5.3A,10V |
不同 Id 时 Vgs(th)(最大值) | 3V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 25nC @ 10V |
不同 Vds 时输入电容 (Ciss)(最大值) | 840pF @ 30V | 功率 - 最大值 | 3.7W |
工作温度 | -55°C ~ 175°C(TJ) | 安装类型 | 表面贴装型 |
封装/外壳 | 8-SOIC(0.154",3.90mm 宽) | 供应商器件封装 | 8-SO |

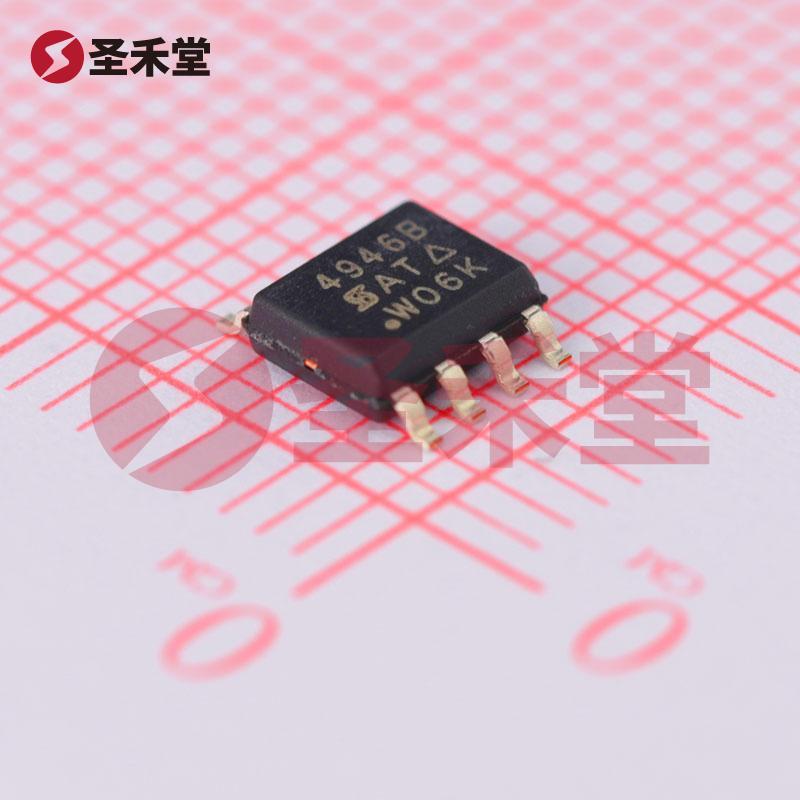

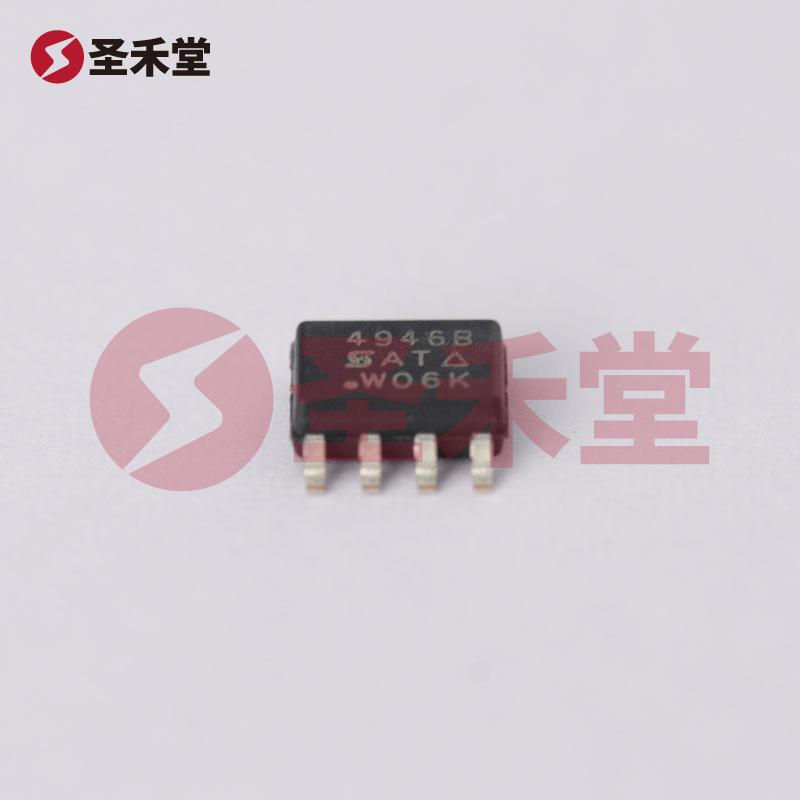

SI4946BEY-T1-GE3是VISHAY(威世)公司推出的一款双N沟道场效应晶体管(MOSFET),具有高性能和适应广泛应用的特点。它采用先进的半导体技术,提供优秀的导通性能和低导通损耗,适用于各种电源开关和电路转换应用。这款MOSFET的设计旨在满足现代电子产品对功率效率与空间节省的双重需求,尤其适合用于如DC-DC转换器、功率管理系统及马达控制等领域。
SI4946BEY-T1-GE3具备广泛的工作温度范围:-55°C至175°C,使其适合在各种苛刻环境中运行。无论是在高温、低温或者高湿度的条件下,这款MOSFET都能够保持优异的性能,满足不同工业和汽车应用的需求。

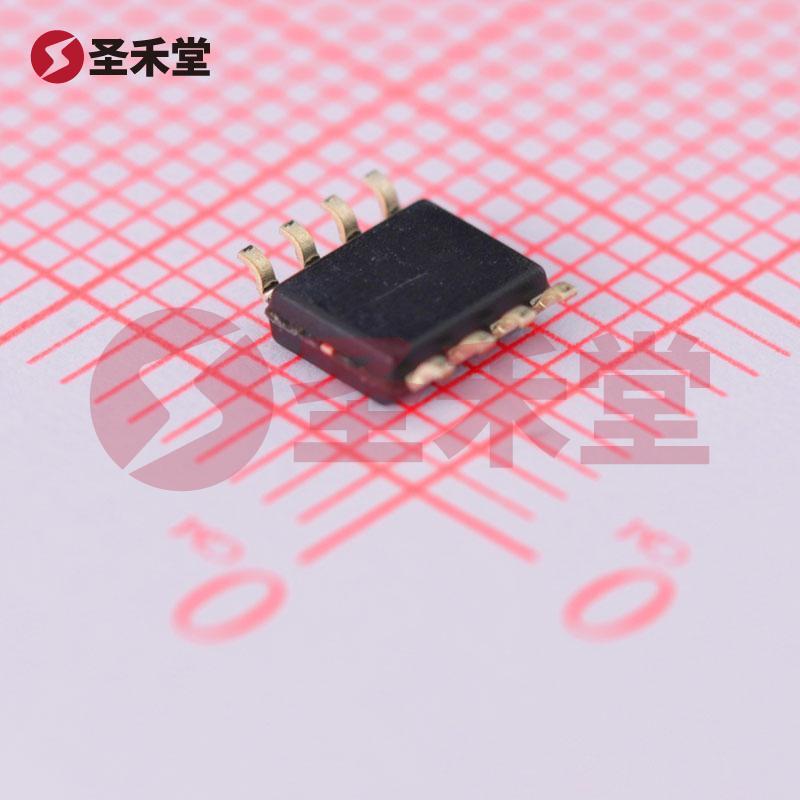

此产品采用8-SOIC封装,体积紧凑,方便在PCB面板上进行表面贴装。8-SO封装的设计有效节省了电路板空间,使得产品在设计时更加灵活。其小巧的外形适合高密度的电子产品应用,如移动设备、消费电子和医疗设备等。
作为一款优质的双N沟道MOSFET,SI4946BEY-T1-GE3凭借其卓越的电气性能、宽广的工作温度范围和灵活的封装设计,展现了在现代电子设备中不可或缺的重要性。无论是在提供高效电源管理,还是在稳定电流驱动等场景下,SI4946BEY-T1-GE3都能够满足各类应用的需求,是一项非常值得信赖的选择。
