MP24943DN-LF-Z
MP24943DN-LF-Z参数
| 功能类型 | 降压型 | 输出类型 | 可调 |
| 工作电压 | 4.5V~55V | 输出电压 | 800mV~45V |
| 输出电流 | 3A | 开关频率 | 100kHz |
| 工作温度 | -40℃~+85℃@(TA) | 同步整流 | 否 |
| 输出通道数 | 1 | 拓扑结构 | 降压式 |
| 静态电流(Iq) | 650uA | 开关管(内置/外置) | 内置 |
MP24943DN-LF-Z手册
MP24943DN-LF-Z概述
MP24943DN-LF-Z 产品概述
MP24943DN-LF-Z 是一款高效的降压型 DC-DC 转换器，专为需要宽输入电压范围的应用场景而设计。该元器件由知名品牌 MPS（Monolithic Power Systems）制造，具有可调输出电压、优良的电流输出能力及广泛的工作温度范围，使其在电源管理领域具备重要的市场竞争力。
基本规格
输入电压范围: MP24943DN-LF-Z 的输入电压范围在 4.5V 到 55V 之间，适应性极强，可以支持多种电源环境。这使得该元件非常适合汽车、工业设备及消费电子等领域的应用。
输出电压: 输出电压可调范围从 0.8V 到 45V，满足多种电压需求的场合，同时具有灵活性，能够适应不同负载条件下的输出要求。调节输出电压的能力对于系统设计上集成不同供电需求的组件至关重要。
最大输出电流: 该芯片最大输出电流为 3A，在保证稳定输出的前提下，能够为负载提供充足的电力。这种大电流能力对于高功率负载和复杂系统尤为重要。
开关频率: 工作频率为 100kHz，提供了相对较高的效率和平稳的输出特性，达到更优秀的电能转换率。
温度范围: MP24943DN-LF-Z 的工作温度范围从 -40°C 到 85°C，能够在严苛的环境条件下正常工作。这表明该产品适合在极端温度情况下的应用，确保长期稳定性。
结构与封装

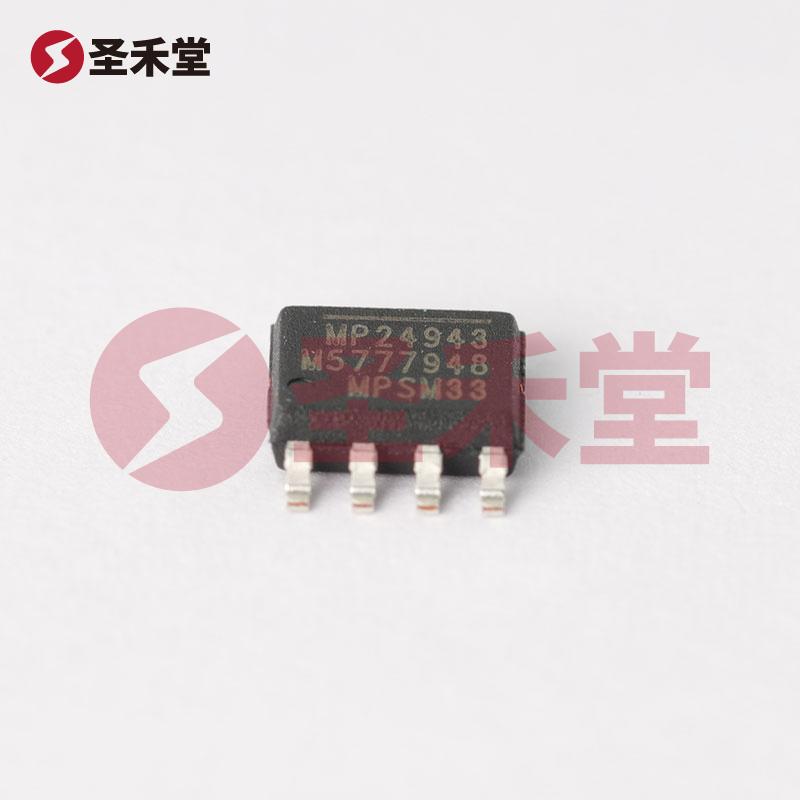

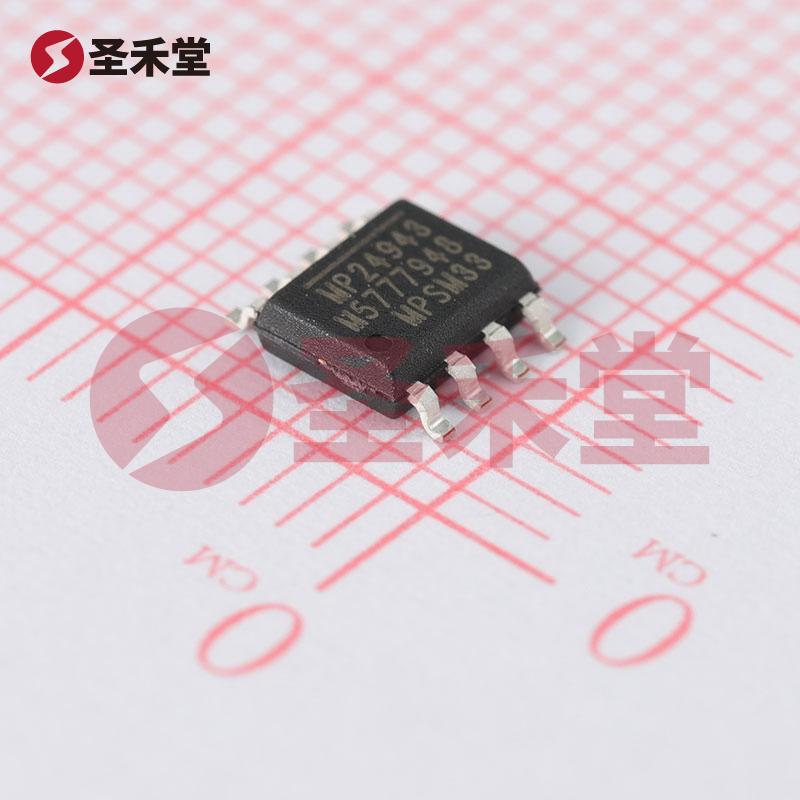

MP24943DN-LF-Z 器件采用了 8-SOIC（0.154"，3.90mm 宽）裸露焊盘封装，便于表面贴装，这种设计不仅优化了空间的使用，还提供了良好的散热性能。此外，SOIC-EP 封装形式也使得连接和焊接过程相对简单，从而提高了生产效率。
应用领域
由于其卓越的性能和灵活性，MP24943DN-LF-Z 在多个领域获得了广泛应用，包括但不限于：
汽车电子: 支持广泛的电压输入，适合车载电源系统，保障设备的高效可靠运行。
工业控制: 在自动化设备及工业监控系统中，为各种传感器和执行器提供稳定的电源。
消费电子: 为不同的移动设备、家电等提供可调电压选择，以满足多样化的供电需求。
通信设备: 在基站及其它通信设备中，确保提供稳定、可靠的电源供给。
结论
总之，MP24943DN-LF-Z 是一款具有高效能和高度灵活性的降压 DC-DC 转换器。其宽广的输入电压范围、可调的输出电压、大的输出电流以及优良的工作温度范围使其适应多种复杂且多变的应用场景。MPS 的设计高效并可靠，确保这些特性也能在长期运行中保持极佳表现，为各类电子产品提供稳定的电源支持。无论在汽车、工业控制、消费电子或是通信设备中，MP24943DN-LF-Z 都能成为工程师们值得信赖的选择，为他们的设计带来更大的灵活性与性能提升。
