MP2233DJ-LF-Z参数
属性 | 参数值 |
|---|---|
| 功能类型 | 降压型 |
| 工作电压 | 4.5V~16V |
| 输出电压 | 800mV~13V |
| 输出电流 | 3A |
| 开关频率 | 1.4MHz |
| 工作温度 | -40℃~+125℃@(TJ) |
| 同步整流 | 是 |
属性 | 参数值 |
|---|---|
| 输出通道数 | 1 |
| 拓扑结构 | 降压式 |
| 静态电流(Iq) | 800uA |
| 开关管(内置/外置) | 内置 |
| 输出类型 | 可调 |
| 功能特性 | 内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；打嗝限流 |
MP2233DJ-LF-Z手册
MP2233DJ-LF-Z概述
MP2233DJ-LF-Z 产品概述
概述

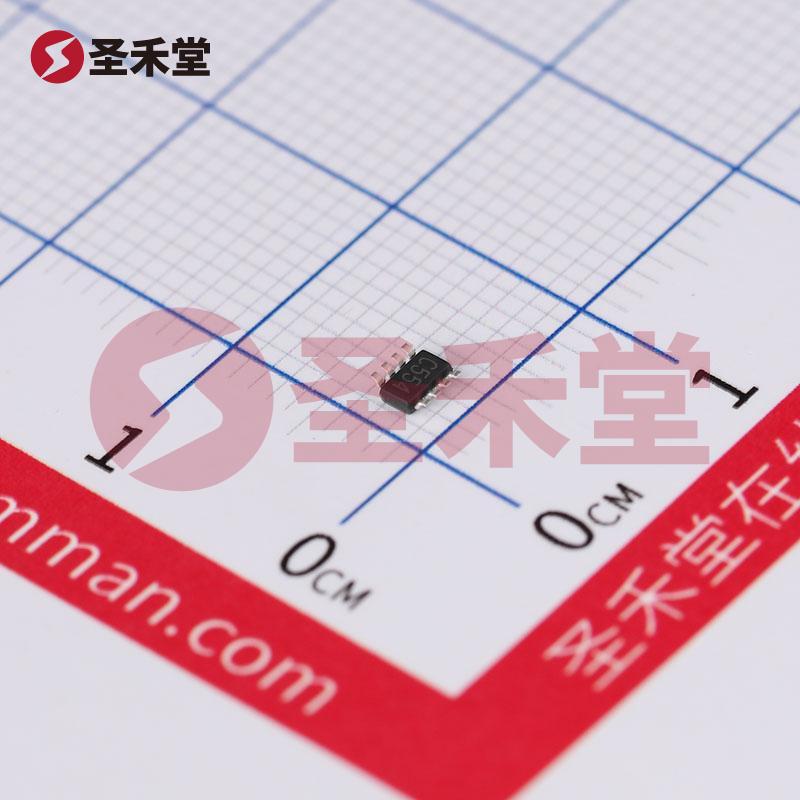

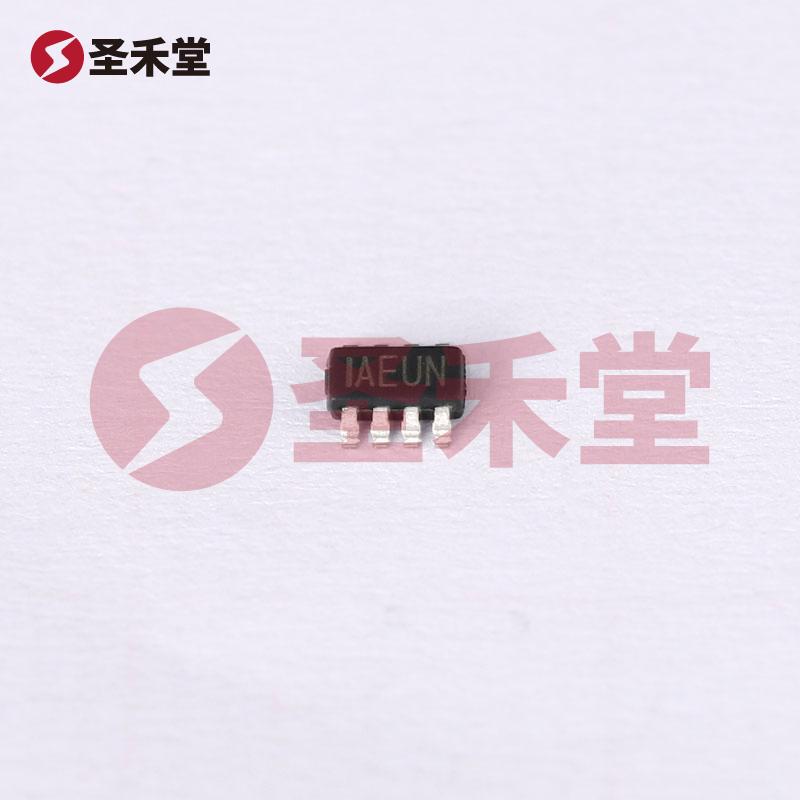

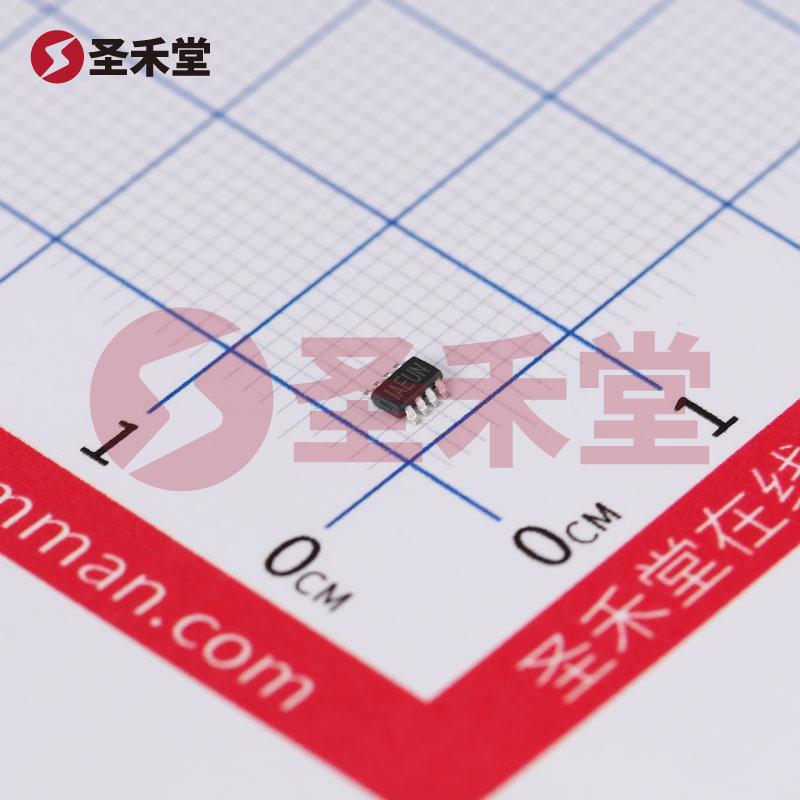

MP2233DJ-LF-Z是一款高效的DC-DC降压电源管理芯片，具有广泛的输入电压范围和可调输出电压能力，适用于多种电子设备和应用场景。该芯片采用TSOT-23-8封装，设计为表面贴装型（SMD），易于集成到现代电子电路中，特别是在空间受限的设计中。
主要特点
输入电压范围：MP2233DJ-LF-Z的输入电压范围为4.5V至16V，能够兼容多种电源管理应用，适用于从锂离子电池供电的产品到变压器输出的电源模块。
可调输出电压：该芯片的输出电压范围从0.8V到13V，允许用户根据特定需求灵活调整输出电压，满足各种负载要求。
高达3A的输出电流：MP2233DJ-LF-Z的设计支持高达3A的输出电流，使其能够为高负载电路供电，适合驱动各种功率敏感的设备，如传感器、微控制器、LED照明和其他数字电路。
高频开关：该芯片采用1.4MHz的开关频率，能够有效减小外部元器件的尺寸，优化电路布局，同时提高整体转换效率。
同步整流器：MP2233DJ-LF-Z集成了高效的同步整流功能，减少了在电源转换过程中能量损耗，从而提高了整体的运行效率，特别是在负载波动较大的应用中。
工作温度范围：芯片的工作温度范围为-40°C至125°C，能够在严苛的环境条件下稳定运行，适应各种工业和消费电子应用。
封装与安装：MP2233DJ-LF-Z采用薄型TSOT-23-8封装，支持表面贴装技术（SMD），便于进行快速的PCB焊接和组装，适合于大规模生产。
应用场景
MP2233DJ-LF-Z适用于多种应用，包括但不限于：
- 手持和便携设备：如便携式电子设备、相机、手机等，需低功耗、高效率的电源管理。
- 工业设备：能够在各种工业环境中稳定工作，适用于自动化设备、传感器以及监控系统。
- 汽车电子：在车辆电源管理系统中，具备高温和高波动环境下的稳定性，适合用作稳压器。
- LED驱动：为各种LED照明应用提供高效、可调的电源解决方案。
- 通信设备：适用于无线通信、数据传输设备等对功耗要求严苛的应用。
作为一款兼具高性能及灵活性特点的降压型DC-DC转换器，MP2233DJ-LF-Z为设计工程师提供了理想的电源解决方案，支持高效、紧凑的电路设计需求。在选择电源管理芯片时，MP2233DJ-LF-Z凭借其卓越的性能指标、俱有提升效率和节省空间的优势，成为了现代电子设计中的一款热门选择。
