S1G-13-F

产品概述：S1G-13-F 通用二极管

引言

S1G-13-F是由知名品牌DIODES（美台）生产的一款高性能通用二极管，专为高压和高温应用设计，具有优异的整流和反向性能。它的额定参数使其广泛应用于电源转换、电流整流以及其他电路保护领域。本文将对S1G-13-F的基本参数、应用场景及其优势进行详细介绍。

基本参数

1. 直流反向耐压（Vr）：S1G-13-F的最大直流反向耐压为400V，适合于较高电压的电路中应用。该参数确保了它能在严苛的电压环境下工作，同时保证了电路的稳定性与安全性。

2. 平均整流电流（Io）：其平均整流电流为1A，能够有效地处理中等电流的应用，是一种非常普遍选择的二极管类型。

3. 正向压降（Vf）：在1A的工作条件下，正向压降为1.1V。这一较低的压降减少了功耗，提高了能效，特别适合于需要高效率的电源应用。

4. 反向恢复时间（trr）：S1G-13-F的反向恢复时间为3µs，使其在开关频率较高的应用中表现良好，能够在快速切换中迅速恢复状态。

5. 反向漏电流：在400V的反向电压下，反向泄漏电流仅为5µA，这表示其在关断时的电流损耗极低，有助于提升整体系统的能量效率。

6. 电容特性：在4V和1MHz下，其电容为10pF，这一特性确保了二极管在高频应用中表现出良好的稳定性。

7. 工作温度范围：可以在-65°C至150°C的广泛温度范围内稳定工作，适合于各种极端环境下的应用。

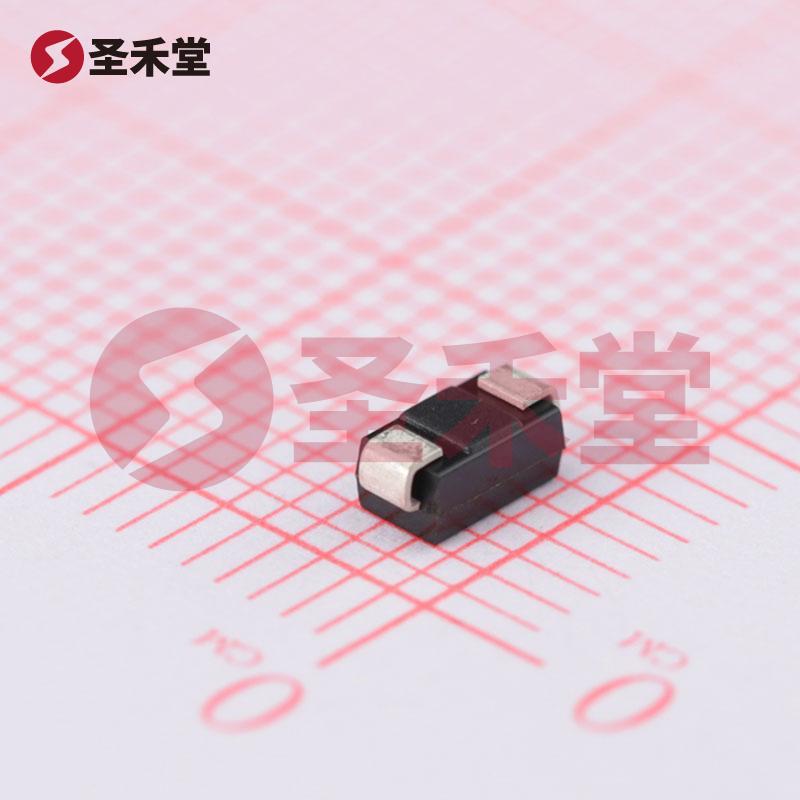

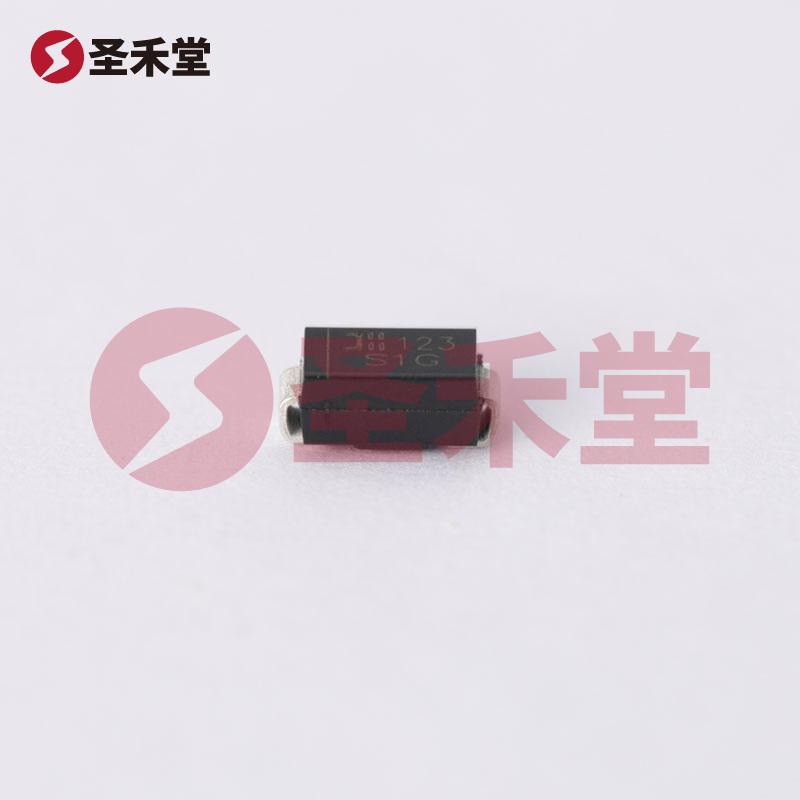

8. 封装类型：S1G-13-F采用表面贴装型的DO-214AC（SMA）封装，便于 PCB 设计和生产，提高了安装效率。

应用场景

S1G-13-F广泛应用于多个领域，以下是几个典型的应用场景：

1. 开关电源（SMPS）：因其高反向耐压和高温适应性，常被用于开关电源的整流电路中，确保高效能和稳定性。

2. 电机驱动电路：在电机驱动和控制中，S1G-13-F可以有效地进行电流整流与保护，保障电机及驱动电路的安全运行。

3. 逆变器：在太阳能逆变器和电动汽车逆变器中，S1G-13-F可以作为反向二极管，有助于提高转换效率。

4. 电流保护电路：由于其低反向泄漏和快速恢复特点，S1G-13-F在过压保护和反向电流防护中有很好的应用。

优势与特点

• 高可靠性：S1G-13-F的设计考虑到多个影响因素，确保其在高温高压环境下的可靠性，适合各类严苛的应用。

• 低功耗：凭借其低正向压降和反向泄漏电流，S1G-13-F能帮助系统减少功耗，提高能效，在能源日益紧张的背景下尤为重要。

• 适用性广：S1G-13-F的多种电气特性使其能够适应多种电路环境，便于设计师选择与应用。

• 优化的封装设计：DO-214AC（SMA）封装不仅方便自动化生产，且具有良好的散热性能，确保二极管的长期稳定运行。

结论

S1G-13-F是一款具备优良性能的通用二极管，凭借其高反向耐压、低正向压降、优秀的整流能力以及广泛的工作温度和低反向漏电流，成为电子电路设计中的理想选择。无论是在电源管理、电机驱动还是保护电路中，S1G-13-F的性能都能够满足应用需求，助力各行业设备的高效运行。通过选择S1G-13-F，设计师不仅可以提升整个系统的效率，同时也能在设计中增强电路的可靠性与稳定性。
