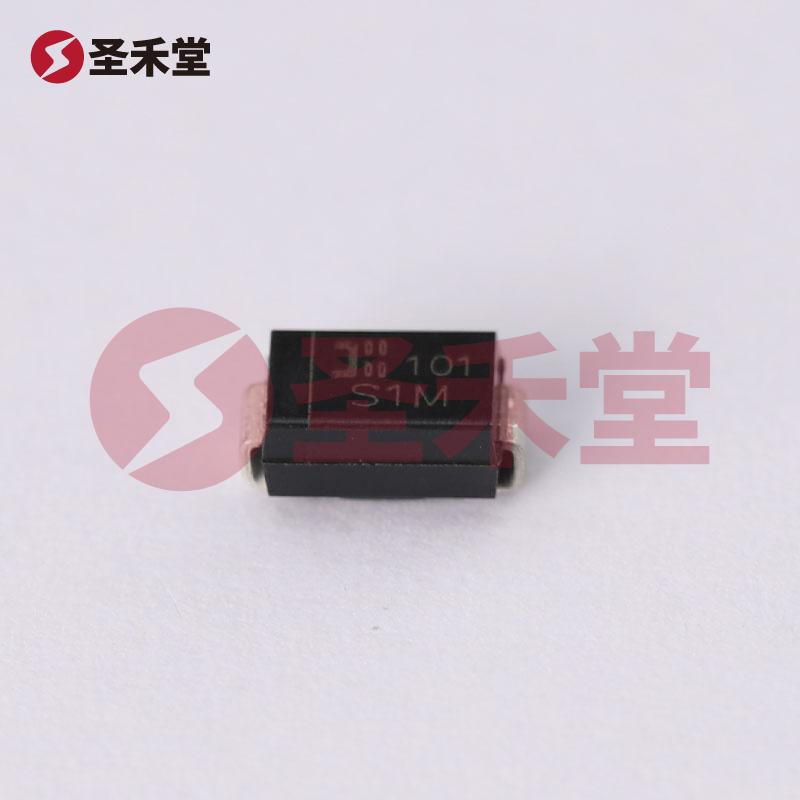

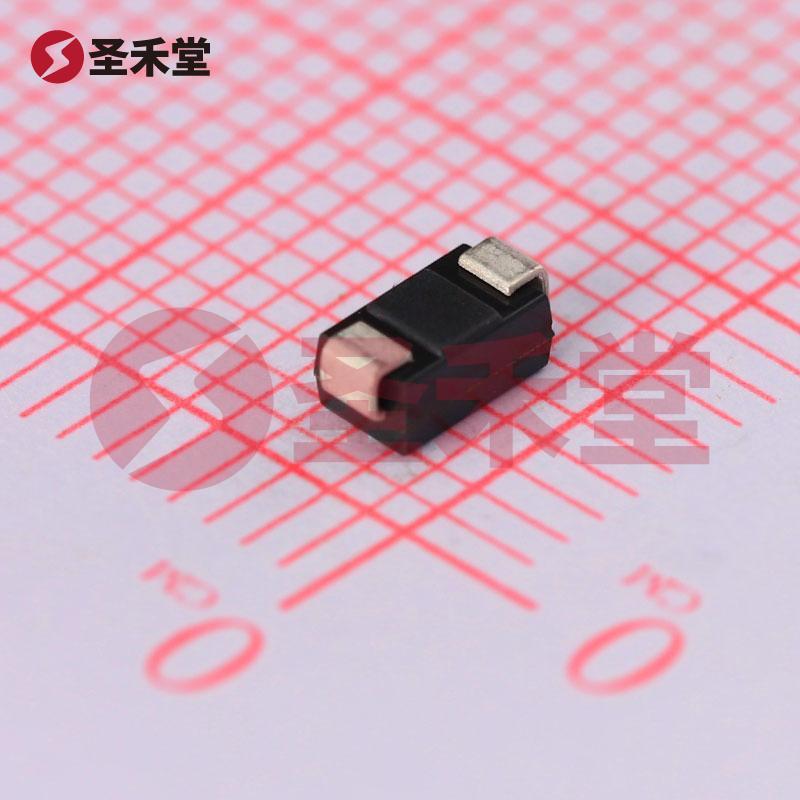

注：图像仅供参考，请参阅产品规格
S1M-13-F
- 商品编码： BM0000283131复制
- 品牌： DIODES(美台)复制
- 封装： SMA(DO-214AC)复制
- 包装： 编带复制
- 重量： 0.153g复制
- 描述： 通用二极管 1.1V@1A 1kV 5uA@1kV 1A复制
S1M-13-F参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 正向压降(Vf) | 1.1V@1A |
| 直流反向耐压(Vr) | 1kV |
属性 | 参数值 |
|---|---|
| 整流电流 | 1A |
| 反向电流(Ir) | 5uA@1kV |
| 工作结温范围 | -65℃~+150℃ |
S1M-13-F手册
S1M-13-F概述
S1M-13-F 产品概述
产品简介
S1M-13-F 是一款高度可靠的标准二极管，由美台品牌 DIODES 生产，采用 SMA (DO-214AC) 表面贴装封装设计。该二极管以其出色的电气性能和广泛的应用适应性，成为许多电子电路中不可或缺的元件。其主要特点包括极高的反向耐压能力（达到 1kV）和优秀的整流性能（平均整流电流可达 1A）。
核心参数
- 直流反向耐压（Vr）: 该二极管的最大反向耐压为 1kV，使其适用于高电压应用场景，确保在高电压环境下的安全稳定运行。
- 平均整流电流（Io）: S1M-13-F 的平均整流电流为 1A，能够承受连续的电流负荷，适合于多种直流整流应用。
- 正向压降（Vf）: 在 1A 的条件下、正向压降为 1.1V，这一指标在确保低功耗的同时，也保证了电路的效率。
- 反向泄漏电流: 在最高工作电压的情况下（1000V），其反向泄漏电流仅为 5µA，表明了其优良的封装和材料特性，可以在高压条件下维持极低的漏电流，减少系统的功耗。
电气特性
S1M-13-F 具有令人印象深刻的电气特性，其反向恢复时间（trr）为 3µs，适合一般的开关应用。反向恢复特性是高速开关应用中非常重要的参数，该二极管的恢复速度高于 500ns，并且能够承受超过 200mA 的电流，为设计工程师提供了灵活性。该特性使 S1M-13-F 可广泛应用于切换电源、整流电路和其他电力电子设备中。
封装与安装
S1M-13-F 的封装采用 SMA（DO-214AC），这种表面贴装型设计不仅减小了元件的占用空间，还极大方便了自动化生产和安装过程。SMA 封装在现代电子产品中的应用非常广泛，符合现代电子产品追求轻薄小巧的发展趋势。
温度特性
这款二极管的工作温度范围为 -65°C 至 150°C，体现了其在极端温度环境下的稳定性和耐用性。这一范围使得 S1M-13-F 特别适合于恶劣环境下的应用，如航空航天、汽车电子和工业控制等领域，可确保设备在各种温度条件下可靠运行。
应用场景
S1M-13-F 的多样化特性和优良性能使其广泛应用于以下领域：
- 电源管理: 作为整流器使用于电源转换的各种电路中，以提高系统的效率和稳定性。
- 电机驱动: 在电机控制电路中，S1M-13-F 可以用作钳位二极管，保护电路免受反向电压影响。
- 充电器电路: 适用于电池充电器中，以提供高电压保护和整流功能。
- 通信设备: 在信号整流和改善接收性能方面具有广泛应用。
结论
综上所述，S1M-13-F 是一款性能卓越、适应性强的标准二极管，凭借其高反向耐压、低反向泄漏和良好的温度特性，成为许多电子设计中理想的选择。随着对高效、低功耗电子产品需求的不断增加，S1M-13-F 有望在未来的电子应用中继续得到广泛应用。无论是在工业、通信还是消费电子领域，S1M-13-F 都将是设计工程师的理想元件之一。
