漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 1.6A |
栅源极阈值电压 | 3V @ 250uA | 漏源导通电阻 | 140mΩ @ 1.8A,10V |
最大功率耗散(Ta=25°C) | 700mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 1.6A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 140 毫欧 @ 1.8A,10V | 不同 Id 时 Vgs(th)(最大值) | 3V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 8.6nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 315pF @ 40V | 功率耗散(最大值) | 700mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |

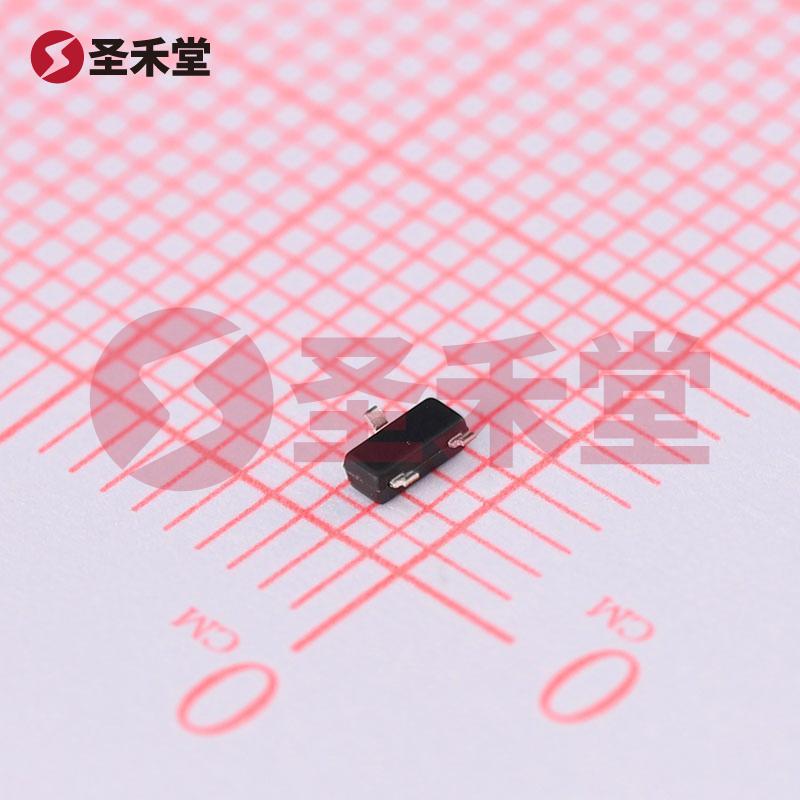

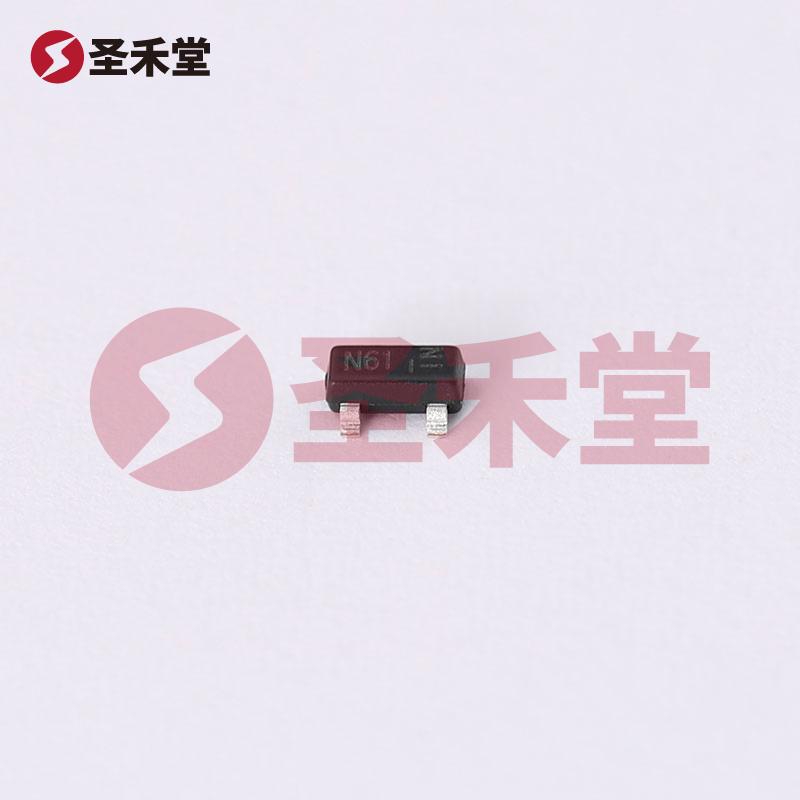

产品概述:DMN6140L-7 N沟道MOSFET
DMN6140L-7是一款高性能的N沟道MOSFET,专为各种电子应用而设计,具有卓越的电气性能和耐环境能力。该器件的主要技术参数如下:最大漏源电压为60V,连续漏极电流能够达到1.6A(在25°C环境下),漏源导通电阻(Rds(on))为140mΩ(在1.8A和10V的驱动电压条件下)。这些特点使得DMN6140L-7在开关电源、DC-DC转换器、电机驱动等应用场合中具备出色的性能。
电气特性:
热管理:
封装与安装:
电荷特性:
输入电容:
DMN6140L-7广泛应用于以下领域:
作为DIODES(美台)的一款卓越产品,DMN6140L-7 N沟道MOSFET以其高性能的电气特性、优越的热管理能力和便捷的封装形式,为现代电子设计提供了可靠的解决方案。无论是用于电源管理、驱动控制,还是其他领域,DMN6140L-7都能满足设计师的高要求,成为他们的首选器件之一。通过这个MOSFET,设计师可以轻松实现高效、稳定的电子产品,推动技术的进一步发展。
