漏源电压(Vdss) | 30V | 连续漏极电流(Id)(25°C 时) | 5.8A |
栅源极阈值电压 | 3V @ 250uA | 漏源导通电阻 | 40mΩ @ 5A,10V |
最大功率耗散(Ta=25°C) | 2.3W | 类型 | 双N沟道 |
FET 类型 | 2 N-通道(双) | FET 功能 | 逻辑电平门 |
25°C 时电流 - 连续漏极 (Id) | 5.8A | 不同 Id、Vgs 时导通电阻(最大值) | 40 毫欧 @ 5A,10V |
不同 Id 时 Vgs(th)(最大值) | 3V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 9nC @ 10V |
不同 Vds 时输入电容 (Ciss)(最大值) | 325pF @ 15V | 功率 - 最大值 | 2.3W |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
封装/外壳 | 8-SOIC(0.154",3.90mm 宽) | 供应商器件封装 | 8-SO |

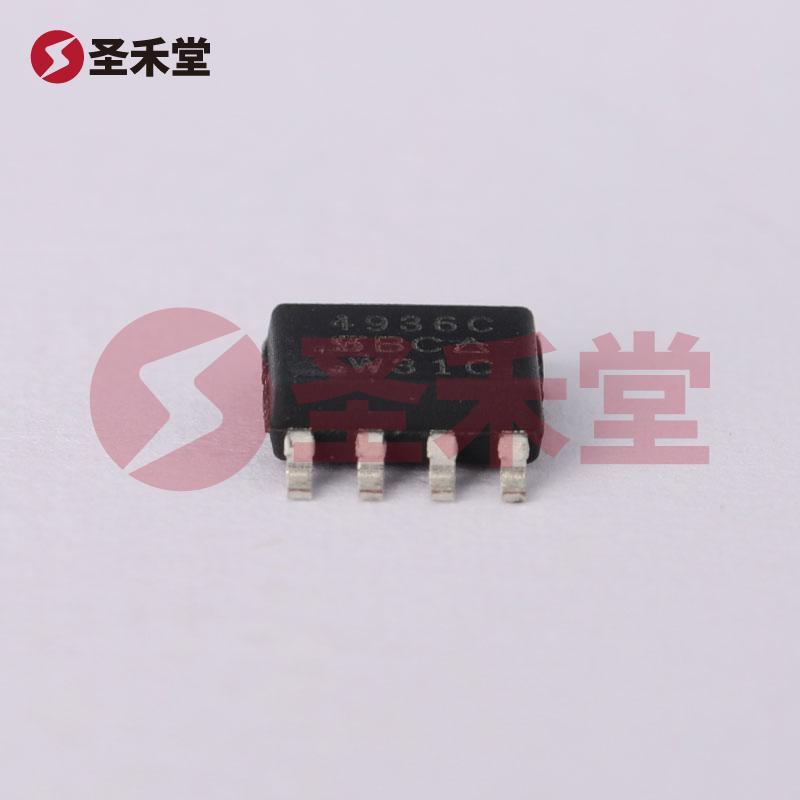

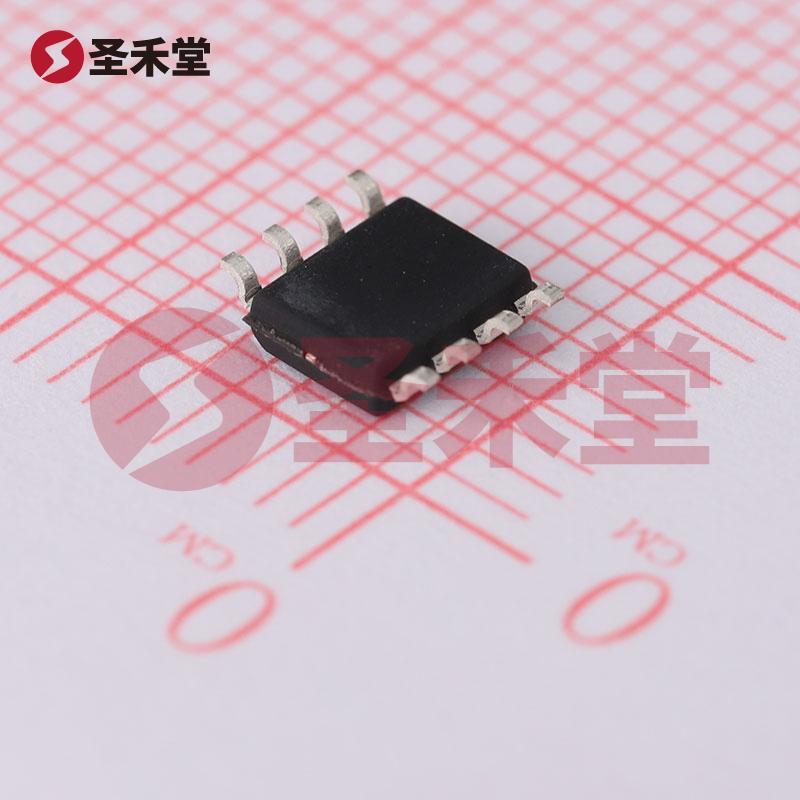

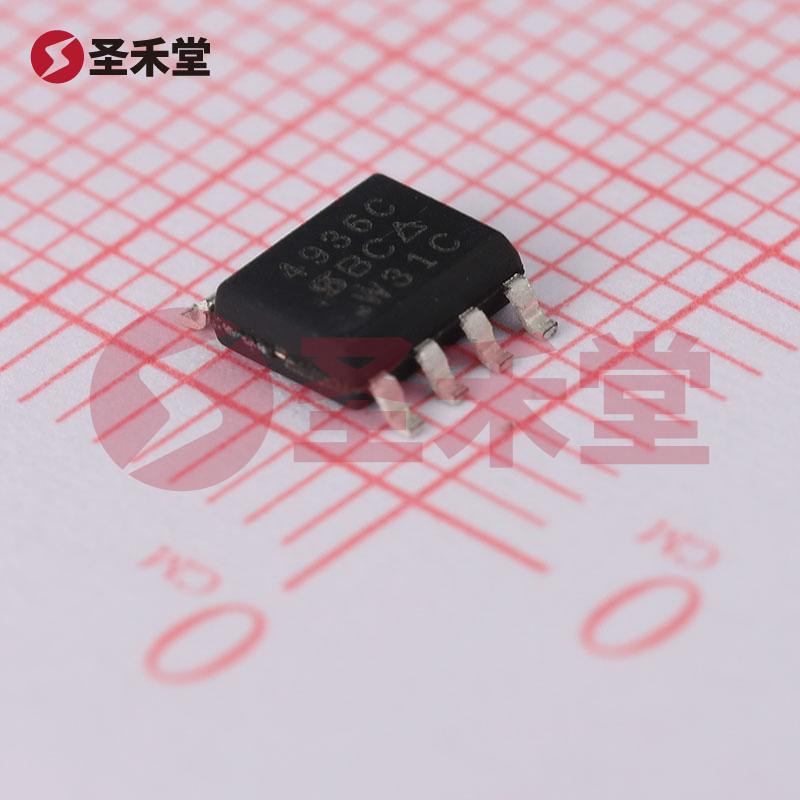

SI4936CDY-T1-GE3 是由威世(VISHAY)推出的一款双N沟道金属氧化物场效应晶体管(MOSFET),其在低电压和低功耗应用中的表现尤为出色。该器件采用8-SO(表面贴装型)封装,具有良好的散热性能,适合在各种电子设备中使用,尤其是在需要高效能和较小尺寸的空间中,能够有效地提升电路的整体性能。
高效能: SI4936CDY-T1-GE3 的漏源电压最高可达到30V,并可承受连续漏极电流5.8A,这使得其能够在多种电源管理和负载控制应用中表现优异。
低导通电阻: 该器件的漏源导通电阻为40毫欧,对于需要高电流传输的应用场景,可以大大减小功率损耗,提升能效,从而降低系统发热。
逻辑电平门: SI4936CDY-T1-GE3 被设计为逻辑电平驱动的MOSFET,栅源阈值电压仅为3V,这使其能够方便地与低电压驱动的逻辑电路直接相连,简化了设计过程。
宽广的工作温度范围: 它支持-55°C到150°C的工作温度,确保在极端环境下的可靠性特别适合于汽车电子、工业控制等领域。
小型封装与高集成度: SOIC-8封装使其占用空间小,适用于多种紧凑型设计,尤其是在空间有限的应用环境中。
由于其优秀的电气特性和小型封装,SI4936CDY-T1-GE3 被广泛应用于多种电子设备,包括但不限于:
SI4936CDY-T1-GE3 是一款高性能的双N沟道MOSFET,其出色的电气特性和小型化设计使其成为多种电子应用的理想选择。从电源管理到马达控制再到LED驱动,皆体现了其广泛的适用性及强大的性能。凭借威世的品牌信誉和优质制造工艺,该器件无疑是设计师在寻找高效率、低功耗解决方案时的可靠选择。
