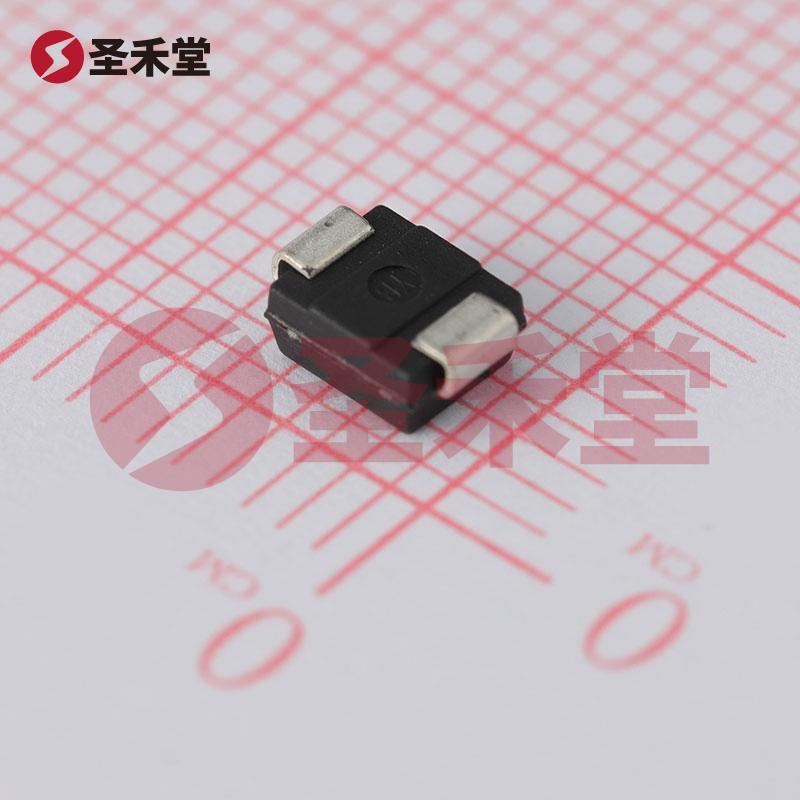

SMBJ14A

- 商品编码: BM0000283564复制
- 品牌: Littelfuse(美国力特)复制
- 封装: DO-214AA复制
- 包装: 编带复制
- 重量: 0.21g复制
- 描述: 23.2V-夹子-25.9A-Ipp-TVS-二极管-表面贴装型-SMB(DO-214AA)复制
SMBJ14A参数
属性 | 参数值 |
|---|---|
| 极性 | 单向 |
| 反向截止电压(Vrwm) | 14V |
| 钳位电压 | 23.2V |
| 峰值脉冲电流(Ipp) | 25.9A |
| 峰值脉冲功率(Ppp) | 600W |
属性 | 参数值 |
|---|---|
| 击穿电压(VBR) | 15.6V |
| 反向电流(Ir) | 1uA |
| 工作温度 | -65℃~+150℃ |
| 防护等级 | IEC 61000-4-2 |
| 类型 | TVS |
SMBJ14A手册
SMBJ14A概述
产品概述:SMBJ14A 齐纳二极管
SMBJ14A 是一种高性能的表面贴装型齐纳二极管,专为电源线路保护设计,能够有效地防止过电压和浪涌电流对敏感电子元器件的损害。该产品由美国 Littelfuse(力特公司)制造,广泛应用于通信、计算机、家电等电子设备中,尤其适合高频和高速线路的应用场景。
主要特性
极性与类型:
- SMBJ14A 是一款单向的齐纳二极管,具有良好的电流控制能力,适合于处理单方向的瞬态浪涌电流。这种极性设计使其能够在相应的电路中充分发挥其保护作用。
电气规格:
- 箝位电压 (Vc): 23.2V @ 25.9A
- 逆向击穿电压 (Vz): 14V(典型值)
- 击穿电压 (Vbr): 最小15.6V
- 峰值脉冲电流 (Ipp): 25.9A(10/1000μs)
- 峰值功率: 600W
这些特性确保该器件在瞬态电压事件中能够迅速而有效地限制电压,保护后端电路不受损害。
工作温度范围:
- SMBJ14A 可在极端温度下工作,温度范围为 -65°C 到 150°C(TJ),使其适用于各种严苛的工作环境,例如工业和汽车电子应用。
封装与安装:
- 该器件采用 SMB (DO-214AA) 表面贴装封装,具有小型化、高效能的优点,适合于现代电子设备的需求。表面贴装型设计使得其在PCB布局中更加灵活,便于自动化生产。
应用场景:
- SMBJ14A 的广泛应用领域包括电源保护、过压保护、汽车电子、通信设备以及需要瞬态电压抑制的其他领域。它的高可靠性与稳定性,使其成为各种电子产品的理想选择。
设计优势
SMBJ14A 具备诸多设计优势:
- 快速响应时间:该器件快速响应瞬态电压,使其能够在瞬时电压高峰出现时迅速进入导通状态,从而降低电路中的过电压。
- 高耐压特性:凭借其最低击穿电压和高箝位电压,SMBJ14A 能够在不影响正常电路工作的前提下,有效抑制可能出现的瞬态电压。
- 体积小、重量轻:SMBJ的表面贴装设计与小封装,使其非常适合现代小型化电子产品的需求,有助于PCB的空间优化与布局灵活性。
总结
SMBJ14A 齐纳二极管是保护电路中不可或缺的元器件,凭借其优良的电气性能、宽广的工作温度范围及合理的封装设计,成为电子设计师和工程师在选择电源保护方案时的理想选择。通过使用 SMBJ14A,设计师可以在设备中集成高效的过压保护,确保设备的稳定性、可靠性与长久的使用寿命。
