SMCJ15CA-E3/57T

产品概述：SMCJ15CA-E3/57T

基本信息

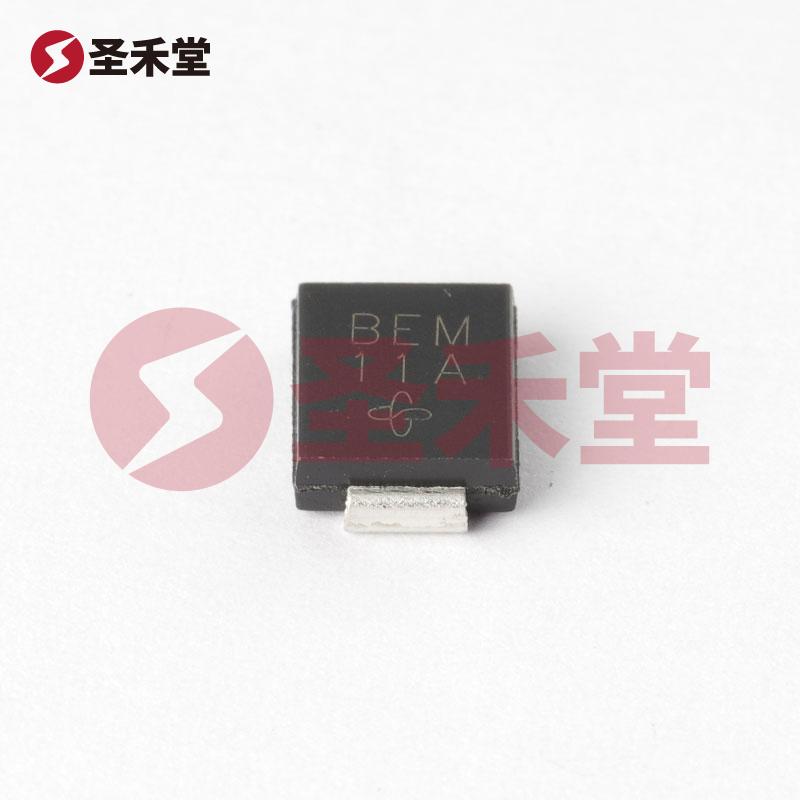

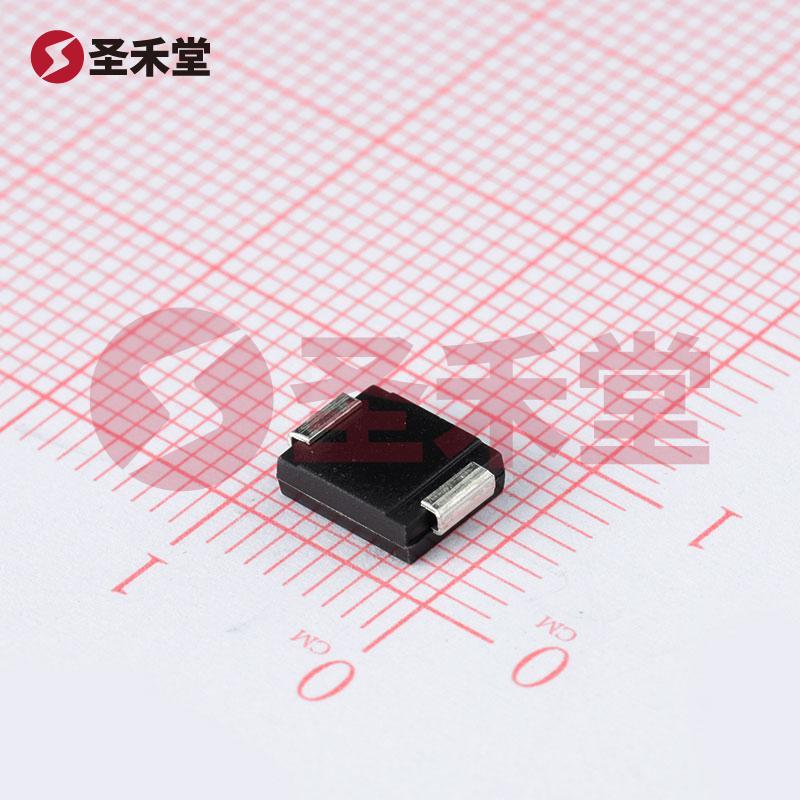

SMCJ15CA-E3/57T是VISHAY公司推出的一款表面贴装型双向齐纳瞬态电压抑制器（TVS），采用DO-214AB封装（SMCJ），主要用于电源线路和敏感电路的过压保护。该器件具有优异的电气性能和可靠性，广泛应用于电子设备中，以保护敏感组件免受瞬态电压尖峰的损害。

技术参数

• 封装类型：DO-214AB（SMCJ），便于进行表面贴装（SMT），适合现代电子设备的高密度组装。
• 最大反向工作电压：15V，为设备的正常工作提供保护的电压范围。
• 最小击穿电压：16.7V，确保当电压超过此值时，器件能够快速响应，以抑制瞬态电压。
• 钳位电压VC：24.4V，能够在瞬态过压事件发生时限制电压，防止对下游电路的损害。
• 工作温度范围：-55°C至150°C，扩展的温度范围使其在极端环境中依然能够可靠工作。
• 电流峰值脉冲：61.5A（在10/1000µs的时域下），充分满足大电流瞬态的保护需求。
• 峰值功率：1500W（1.5kW），强大的功率处理能力，可有效吸收高能量瞬态。

应用领域

SMCJ15CA-E3/57T广泛应用于各种电子设备中，尤其是在需要防护电路以抵御瞬态过压的设备，例如：

1. 通信设备：用于保护通信线路免受雷电、静电放电（ESD）或电源突波的影响，确保设备的稳定性和可靠性。
2. 消费电子：在智能手机、平板电脑及其他便携式电子设备中，有效保护内部电子元件，延长使用寿命。
3. 工业设备：为机械控制系统和自动化设备提供强大保护，降低故障率。
4. 汽车电子：在汽车控制系统中，起到保护传感器和控制单元的作用，确保汽车电子系统在各种工作环境下的安全运行。

优势特点

1. 高效能：该器件能够快速响应瞬态电压，从而有效保护线路中的敏感元件，降低因过电压引起的设备损坏风险。
2. 高功率处理能力：高达1500W的峰值功率使其在面对强大瞬态电压时，依然可靠。
3. 宽广的工作温度范围：产品在极端温度条件下依然保持稳定性能，使其在各种恶劣环境中应用。
4. 可靠性高：VISHAY作为电子元器件行业的知名品牌，其产品在性能和质量上享有良好的声誉。

总结

SMCJ15CA-E3/57T是一款高效、可靠的表面贴装型双向齐纳瞬态电压抑制器，凭借其强大的保护能力和广泛的应用领域，成为电源保护解决方案的理想选择。无论是在通信、消费电子、工业自动化还是汽车应用中，该器件都能够有效地保护电路免受瞬态过压的影响，为电子设备的安全运行提供了高水平的保障。
