额定功率 | 65W | 集电极电流Ic | 6A |
集射极击穿电压Vce | 100V | 晶体管类型 | NPN |
额定功率 | 65W | 集电极电流Ic | 6A |
集射极击穿电压Vce | 100V | 晶体管类型 | NPN |
额定功率 | 65W | 集电极电流Ic | 6A |
集射极击穿电压Vce | 100V | 晶体管类型 | NPN |
晶体管类型 | NPN | 电流 - 集电极 (Ic)(最大值) | 6A |
电压 - 集射极击穿(最大值) | 100V | 不同 Ib、Ic 时 Vce 饱和压降(最大值) | 1.5V @ 600mA,6A |
电流 - 集电极截止(最大值) | 700µA | 不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 15 @ 3A,4V |
功率 - 最大值 | 65W | 工作温度 | 150°C(TJ) |
安装类型 | 通孔 | 封装/外壳 | TO-220-3 |
供应商器件封装 | TO-220AB |

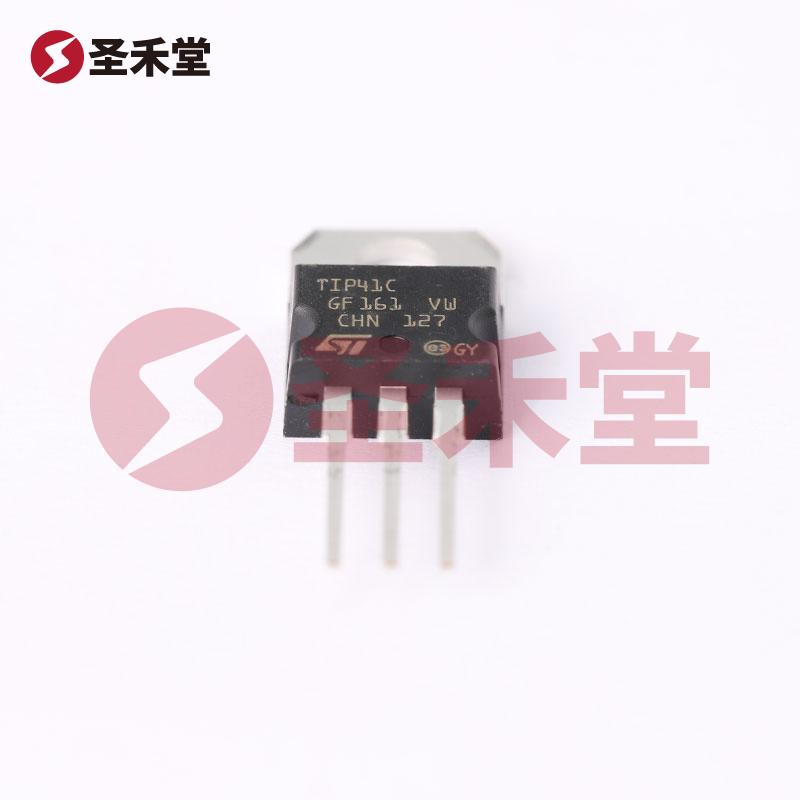

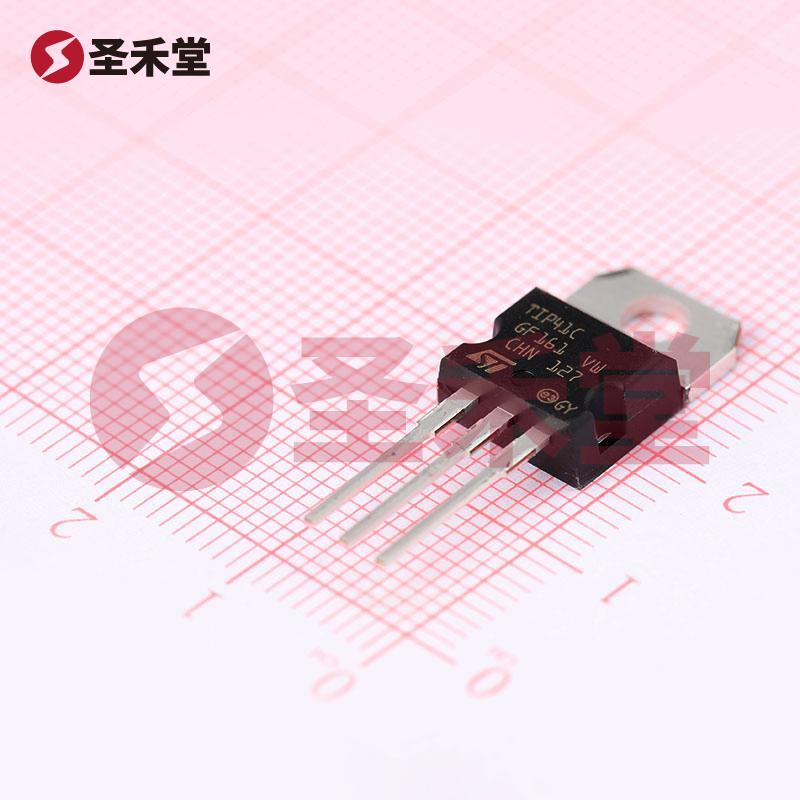

产品简介 TIP41C 是一种功率NPN晶体管,具有较高的集电极电流和击穿电压,主要用于高功率开关和放大器电路。该晶体管由意法半导体(STMicroelectronics)生产,采用TO-220封装,适合各种工业和消费电子应用。
基础参数
应用场景 TIP41C晶体管广泛应用于各种功率控制应用。其主要应用场景包括:
特性与优势

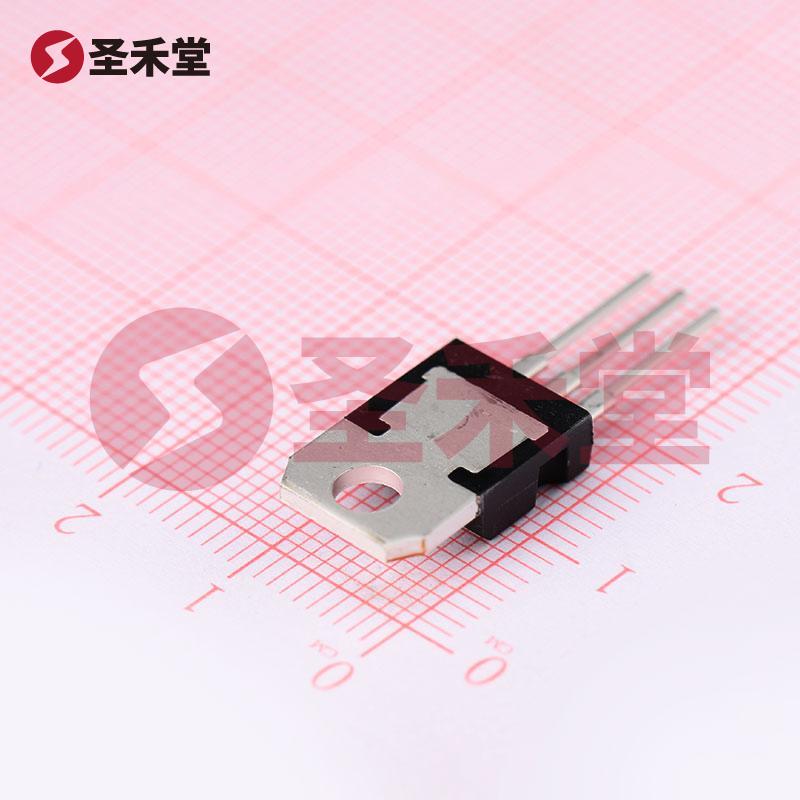

封装与安装 TIP41C采用TO-220-3封装,具有良好的散热性能和机械强度,便于在PCB板上进行通孔安装。这种设计使得在运行过程中能有效散热,减少过热风险,提高了器件的可靠性。
工作环境 TIP41C可在广泛的温度范围内工作,最高工作温度为150°C,适合在挑战性环境下的应用。然而,为了确保产品的最佳性能,推荐在工作过程中监控温度和电流状态,避免超过额定值工作,以延长其使用寿命。
系统设计中的考虑 在设计中使用TIP41C时,需考虑以下几个方面:
结论 TIP41C是一个非常实用的功率NPN晶体管,适用于多种应用场合。其杰出的电流和功率特性,加之易于集成的封装,使其成为电机驱动、功率放大和开关电源等设计的优选元件。利用其可靠的性能和灵活的应用,设计工程师可以有效地实现所需的电路功能与系统性能。
