类型 | 1个N沟道 | 漏源电压(Vdss) | 100V |
连续漏极电流(Id) | 1A | 导通电阻(RDS(on)@Vgs,Id) | 720mΩ@4.5V,0.8A |
功率(Pd) | 1.4W | 阈值电压(Vgs(th)@Id) | 2.3V@250uA |
栅极电荷(Qg@Vgs) | 1.5nC@4.5V | 输入电容(Ciss@Vds) | 100pF@50V |
反向传输电容(Crss@Vds) | 5pF@50V | 工作温度 | -55℃~+150℃ |
AO3442是一款高性能的N沟道场效应管(MOSFET),采用SOT-23-3L封装。该器件专为高效能的开关和放大应用而设计,具有优异的电气特性和可靠性,适合各种电子应用的需求。它的参数及特性使其在现代电子电路中得到了广泛应用,尤其是在功率管理、负载开关和电源转换等领域。
漏源电压(Vdss): 100V
这一参数表明AO3442可以在高达100V的电压下操作,适用于中等电压电路的设计。
连续漏极电流(Id): 1A (25°C时)
AO3442在25°C的环境温度下能够提供1A的连续漏极电流,这使得其在供电和信号开关等应用里非常实用。
栅源阈值电压 (Vgs(th)): 2.9V @ 250μA
栅源阈值电压表明该MOSFET在2.9V的栅极电压下能够开始导通,250μA的栅极电流则表明该器件具有较低的开通功耗,适合用于低电压驱动的应用场合。
漏源导通电阻 (Rds(on)): 630mΩ @ 1A, 10V
它在1A电流和10V栅源电压下的漏源导通电阻为630mΩ。这一低值有助于减少在导通状态下的功率损耗,提高整体能效。
最大功率耗散: 1.4W (Ta=25°C)
AO3442在25°C的环境下最大功率耗散为1.4W,确保在正常工作条件下不会过热,从而增加了其可靠性和耐久性。

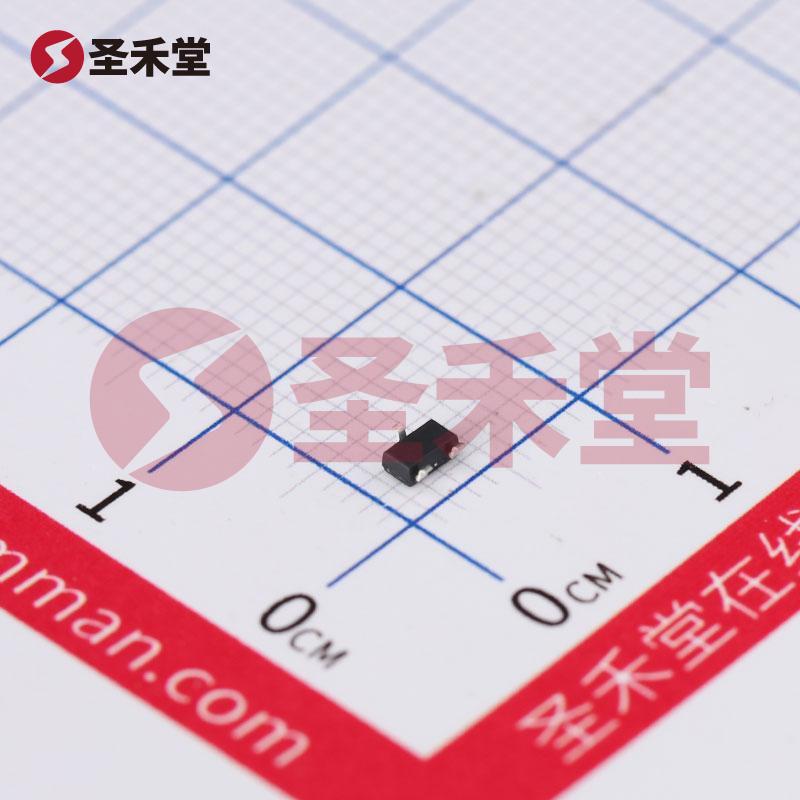

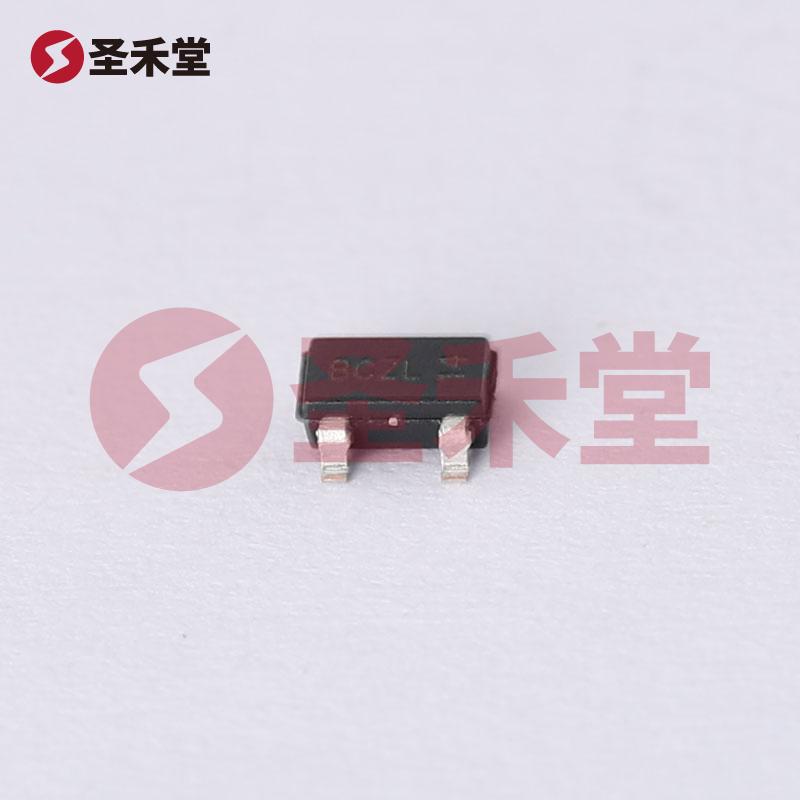

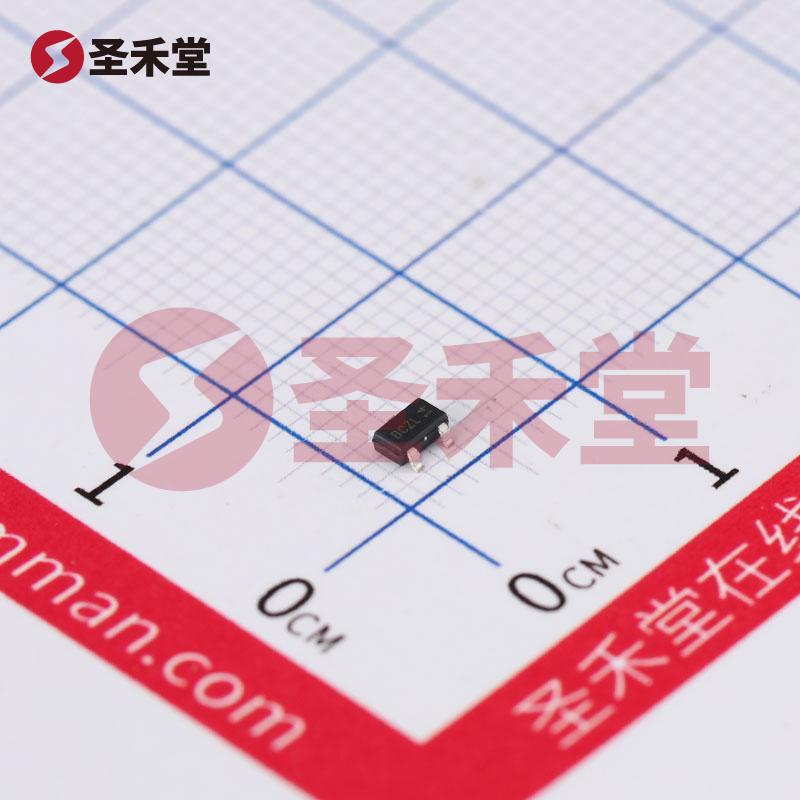

封装类型: SOT-23-3L
SOT-23-3L封装设计使得AO3442适合于紧凑型电路板设计,同时提供良好的热管理和电气性能。
AO3442 MOSFET具备的高电流承载能力和低导通电阻,使其适合于各种应用场合,包括但不限于以下几个方面:
电源管理: 在DC-DC转换器和电源适配器中,AO3442的高效能可大幅提升转换效率,通过减少功率损耗来提升整体性能。
负载开关: AO3442能够作为开关元件,通过控制栅极电压轻松实现负载的开启和关闭,适合用于各种电子设备中。
驱动应用: 由于其较低的栅源阈值电压,AO3442可以与微控制器或逻辑电路兼容,实现高效的信号放大和开关控制。
音频放大器: 在音频设备中,AO3442的低失真特性使其能够用于高保真音频信号的放大,确保输出信号的清晰度。
自动化设备: 在自动化系统中,MOSFET的开关速度和稳定性使其非常适合驱动电机和其他负载设备。
AO3442不仅在电气性能上表现优异,其小型化的SOT-23-3L封装也使其更易于在尺寸严格的设计中集成。此外,AO3442的电流承载和功率耗散能力保证了其在多个环境条件下的稳定表现。
综合来看,AO3442是一款功能强大且可靠的N沟道MOSFET,适合多种现代电子应用开发。不论是在电源管理、负载开关、信号处理,还是在更复杂的自动化控制系统中,AO3442都能为设计师提供高效的解决方案,是电子元器件选型中的优选项之一。
