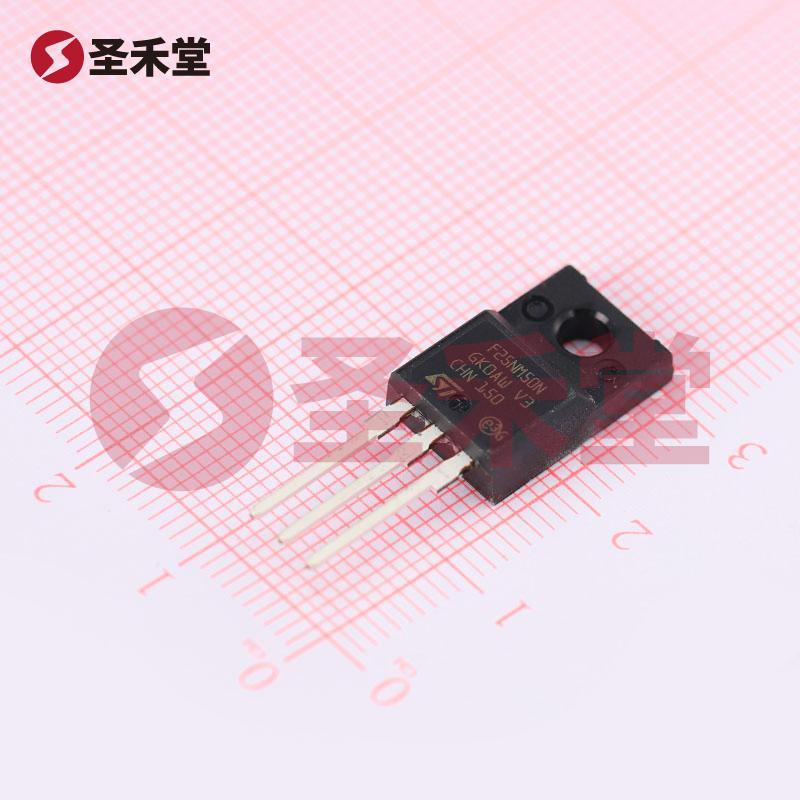

STF25NM50N 产品实物图片
STF25NM50N 产品实物图片
商品图片1

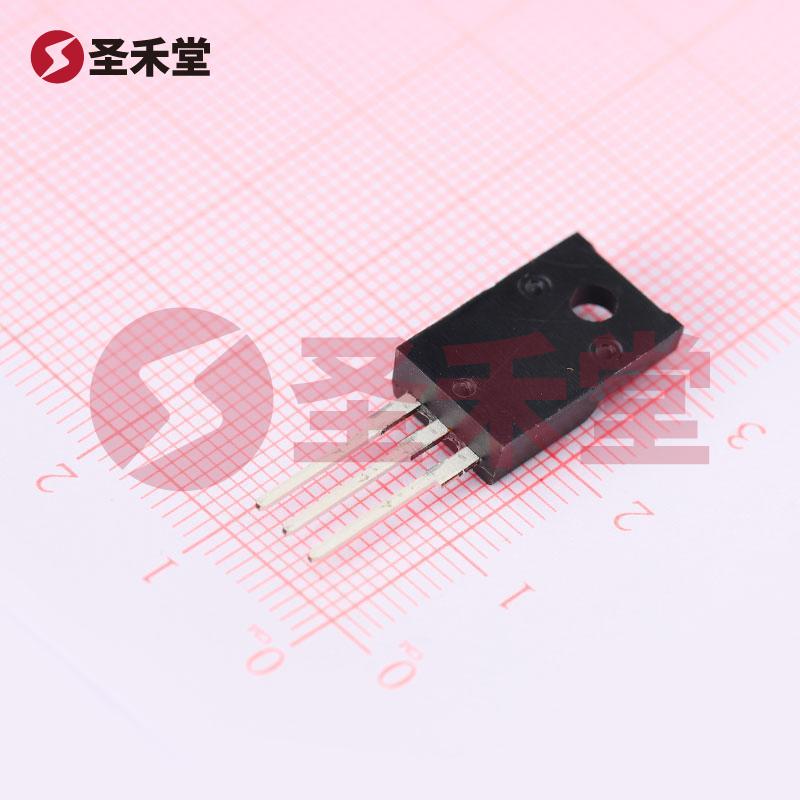

商品图片2

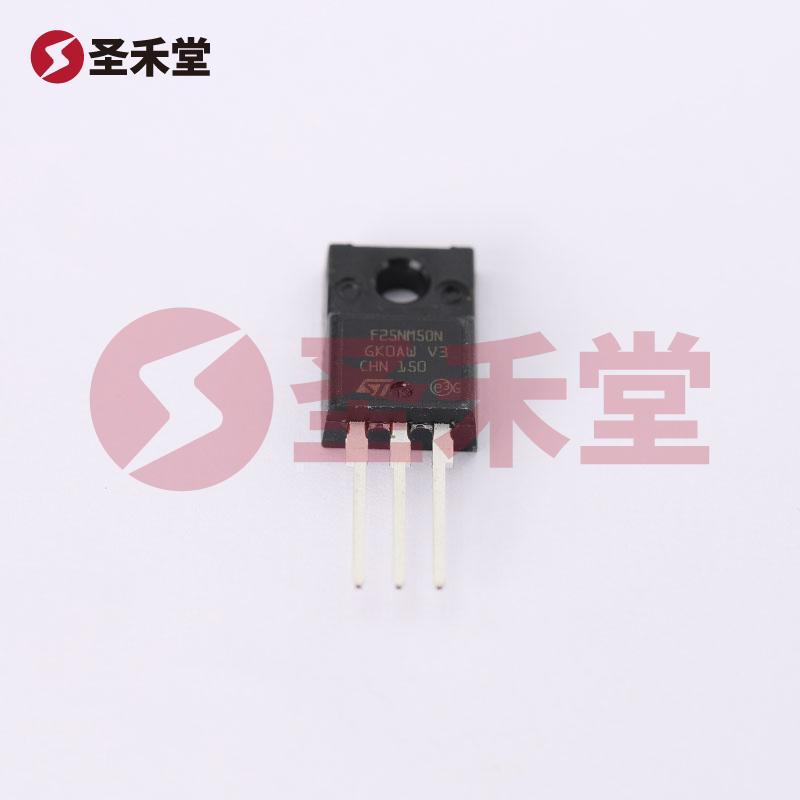

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STF25NM50N

商品编码: BM0000285607
品牌 :
ST(意法半导体)
封装 :
TO-220-3 整包
包装 :
管装
重量 :
-
描述 :
-
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
12.32
按整 :
管(1管有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥12.32
--
100+
¥10.44
--
15000+
产品参数
产品手册
产品概述

STF25NM50N参数

封装/外壳TO-220-3整包FET类型N沟道
漏源极电压(Vdss)500V安装类型通孔(THT)
FET 类型N 通道技术MOSFET(金属氧化物)
漏源电压(Vdss)500V25°C 时电流 - 连续漏极 (Id)22A(Tc)
驱动电压(最大 Rds On,最小 Rds On)10V不同 Id、Vgs 时导通电阻(最大值)140 毫欧 @ 11A,10V
不同 Id 时 Vgs(th)(最大值)4V @ 250µA不同 Vgs 时栅极电荷 (Qg)(最大值)84nC @ 10V
Vgs(最大值)±25V不同 Vds 时输入电容 (Ciss)(最大值)2565pF @ 25V
功率耗散(最大值)40W(Tc)工作温度-55°C ~ 150°C(TJ)
供应商器件封装TO-220FP

STF25NM50N手册

STF25NM50N概述

STF25NM50N 产品概述

STF25NM50N 是由意法半导体(STMicroelectronics)生产的一款高性能 N 通道 MOSFET,采用 TO-220-3 封装。该器件设计用于高电压和大电流的应用,具有优异的导通效率和优良的热性能,适合在多种严苛环境下工作。

1. 基本参数和规格

  • 封装类型: TO-220-3,具备良好的散热性能,便于通过通孔安装在不同的电路板上。
  • FET类型: N 通道 MOSFET,提供优势的导电特性和较低的导通电阻。
  • 漏源极电压 (Vdss): 500V,这使 STF25NM50N 在高电压应用中非常可靠,适合用于电源转换器、逆变器等场合。
  • 连续漏极电流 (Id): 22A(在 25°C 環境下),适合于大功率应用。
  • 导通电阻 (Rds(on)): 在 10V 驱动电压下,最大值为 140 毫欧(@ 11A),确保较低的能量损耗,提高了系统的整体效率。

2. 工作特性

  • 驱动电压: 最大 Rds(on) 时的驱动电压为 10V,这一电压范围使得器件既能在标准逻辑水平下操作,又能在更高的有效电压下提升驱动能力。
  • 栅极阈值电压 (Vgs(th)): 最大为 4V(在 250µA 电流下),便于设计低功耗控制电路。
  • 栅极电荷 (Qg): 最大值为 84nC @ 10V,低栅电荷特性意味着在高频开关应用中可以实现更快的开关速度,有效降低开关损耗。
  • 输入电容 (Ciss): 最大输入电容为 2565pF @ 25V,为高频应用提供了相对较低的驱动负载。

3. 热性能与功率处理

  • 功率耗散: STF25NM50N 的最大功率耗散为 40W(允许情况下),使其在高功率密度应用中表现出色。
  • 工作温度范围: 器件能在 -55°C 到 150°C 的宽温度范围内工作,确保在极端环境中也能可靠运行。

4. 应用领域

STF25NM50N 的特性使其适合于以下应用领域:

  • 开关电源: 在电源转换器中用作开关器件,以提高能效并降低热量产生。
  • 逆变器: 广泛应用于太阳能逆变器、UPS(不间断电源)和电动机驱动器中,为系统提供高效的电能转换。
  • 电气驱动: 在电动机控制、电源管理等领域中,作为控制开关元件负责电能的快速开/关。
  • 功率放大器: 在射频放大器和音频放大器应用中作为主要开关器件,提供强大的电流处理能力。

5. 总结

STF25NM50N 是一款高性能的 N 通道 MOSFET,提供了优越的电气特性和广泛的应用范围。它的设计重点使其在需要高电压、低导通电阻和良好热管理的应用中表现突出。无论在电源转换、逆变器还是电机驱动应用领域,STF25NM50N 都是一款可靠、高效的选择,能够满足现代电子设备对性能和效率的苛刻要求。
