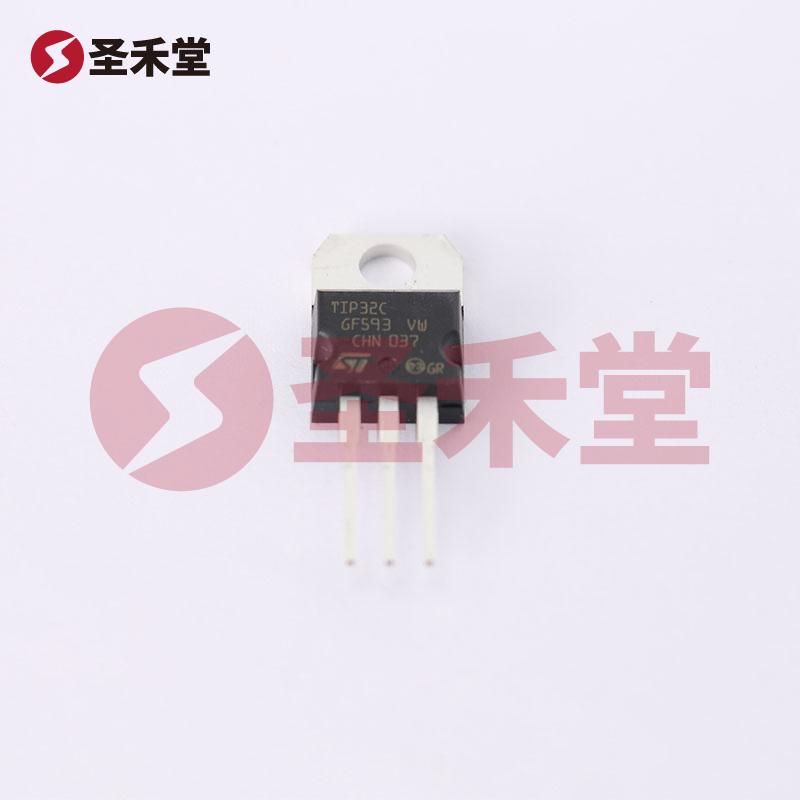

TIP32C
品牌 :
ST(意法半导体)
封装 :
TO-220AB
包装 :
管装
重量 :
2.7g
描述 :
三极管(BJT) 2W 100V 3A PNP TO-220AB-3
库存 :
4667(起订量1,增量1)
批次 :
23+数量 :
X
1.8按整 :
管(1管有1000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥1.8
--
50+
￥1.38
--
10000+
产品参数
产品手册
产品概述
TIP32C参数
| 额定功率 | 2W | 集电极电流Ic | 3A |
| 集射极击穿电压Vce | 100V | 晶体管类型 | PNP |
| 电流 - 集电极 (Ic)（最大值） | 3A | 电压 - 集射极击穿（最大值） | 100V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 1.2V @ 375mA，3A | 电流 - 集电极截止（最大值） | 300µA |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 10 @ 3A，4V | 功率 - 最大值 | 2W |
| 工作温度 | 150°C（TJ） | 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 | 供应商器件封装 | TO-220AB |
TIP32C手册
TIP32C概述
TIP32C 产品概述
概述
TIP32C 是一种高性能的 PNP 晶体管，专为高功率以及高电流应用设计。它具备出色的电流放大能力和较低的饱和压降，在许多电子电路中都能提供高效的功率转换和信号放大。该晶体管广泛应用于功率放大、开关电源、线性电源和各种功率驱动电路。
主要参数
- 型号: TIP32C
- 晶体管类型: PNP
- 额定功率: 2W
- 集电极电流 (Ic): 最大值 3A
- 集射极击穿电压 (Vce): 最大值 100V
- 饱和压降 (Vce(sat)): 最大值 1.2V, 适用于 375mA 和 3A 的工作条件
- 截止集电极电流 (Ic(off)): 最大值 300µA
- 直流电流增益 (hFE): 最小值 10 @ Ic = 3A 和 Vce = 4V
- 工作温度: 最大 150°C (TJ)
- 封装类型: TO-220AB
- 安装类型: 通孔
- 品牌: ST (意法半导体)
设计与特性
TIP32C 的设计使其能够在较高的电压和电流条件下稳定工作，适合用于大多数需要代表性功率控制的电路。其 PNP 型结构使得其在低电平开关中表现出色。此晶体管的 100V 的集射极击穿电压足以支持高压应用，而 3A 的集电极电流则使得它成为电源管理和信号放大电路中的理想选择。
由于其高增益特性，TIP32C 可以有效地将小信号放大，这在音频放大、发射器和各种信号处理应用中尤为重要。此外，在切换应用中，该器件的低饱和压降性能可降低功耗，从而提高整体效率，特别适合用于切换电源和电动机驱动电路。
应用领域
- 功率放大器: TIP32C 可作为互补对称放大器组中的一部分，与 NPN 晶体管一起工作，能有效放大音频信号。
- 开关电源: 在开关电源中充当开关元件，通过快速转换状态来控制电流流向，保持高效的能量转换。
- 电动机驱动: 可用于直流电动机驱动电路，控制电动机的启动、停止与速度调节。
- 缓冲放大器: 在需要隔离电路的情况下，可以用作缓冲放大器，以降低信号失真。
- 线性调节器: 在电源管理电路中用于稳压与调节输出电压。
实际应用示例
以音频放大小组为例，TIP32C 可以作为功率输出级的一部分，与其他小信号晶体管配合使用，可以有效驱动高阻抗负载，输出高品质音频信号。
在高功率应用中，由于其较大的额定功率和电流能力，这种晶体管是电源调节器和功率放大器的常用选择，可以处理高速开关和大型电流。
结论
TIP32C 是一种兼具高效率与可靠性的 PNP 晶体管，适应多种电路设计需求。其在高电流与高电压工作条件下的卓越性能使其成为电子设计师的热门选择，无论是在消费电子、汽车电子还是工业装备中，TIP32C 都能够发挥其应有的价值。通过合理的电路设计，可以充分发挥 TIP32C 的优秀特性，实现更高效的电流控制和信号放大。
