FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
漏源电压(Vdss) | 100V | 25°C 时电流 - 连续漏极 (Id) | 31A(Tc) |
驱动电压(最大 Rds On,最小 Rds On) | 10V | 不同 Id、Vgs 时导通电阻(最大值) | 39 毫欧 @ 18A,10V |
不同 Id 时 Vgs(th)(最大值) | 4V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 56nC @ 10V |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 1690pF @ 25V |
功率耗散(最大值) | 3W(Ta),110W(Tc) | 工作温度 | -55°C ~ 175°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | D-Pak |
封装/外壳 | TO-252-3,DPak(2 引线 + 接片),SC-63 |
IRFR3410TRPBF 是一款高性能的 N 通道 MOSFET (金属氧化物半导体场效应管),由知名半导体供应商 Infineon(英飞凌)出品。其设计目标是提供卓越的功率控制和高效的开关性能,适用于各种功率管理和信号调节应用。该器件采用 TO-252-3(D-Pak)封装,专为表面贴装电路设计,便于在高密度电路板上高效组装。
漏源电压 (Vdss): IRFR3410TRPBF 的漏极源极电压可达 100V。这使其可以在高电压环境下正常工作,适用于中高压应用场合。
连续漏极电流 (Id): 在 25°C 的条件下,该 MOSFET 支持最大连续漏极电流为 31A。这一特性确保了在较高负载下稳定的工作性能。
最大导通电阻 (Rds(on)): 在 10V 的栅极驱动电压下,当漏极电流为 18A 时,其最大导通电阻为 39 毫欧。这一低导通电阻意味着在工作时能量损耗较小,有助于提高整体电源效率。
栅极阈值电压 (Vgs(th)): 最大值可达到 4V,且在 250µA 的漏极电流下有效。这一特性可以确保 MOSFET 在低电压驱动情况下也能快速导通。
栅极电荷 (Qg): 其最大栅极电荷为 56nC(在 10V 时测量),这一特性对于高频开关应用非常重要,能够实现快速响应。
输入电容 (Ciss): 在 25V 时,其输入电容最大值为 1690pF,较高的输入电容通常有助于实现公共地连接和驱动性能,适合于变化频繁的电路。
功率耗散: IRFR3410TRPBF 最大功率耗散可达到 110W(在 Tc 条件下)以及 3W(在 Ta 环境温度下)。此性能附加保障了器件在高功率应用下的可靠性。
工作温度范围: 其工作温度范围为 -55°C 至 175°C,使其在极端环境条件下依旧能够稳定运行,特别适合航空航天、汽车电子等应用。

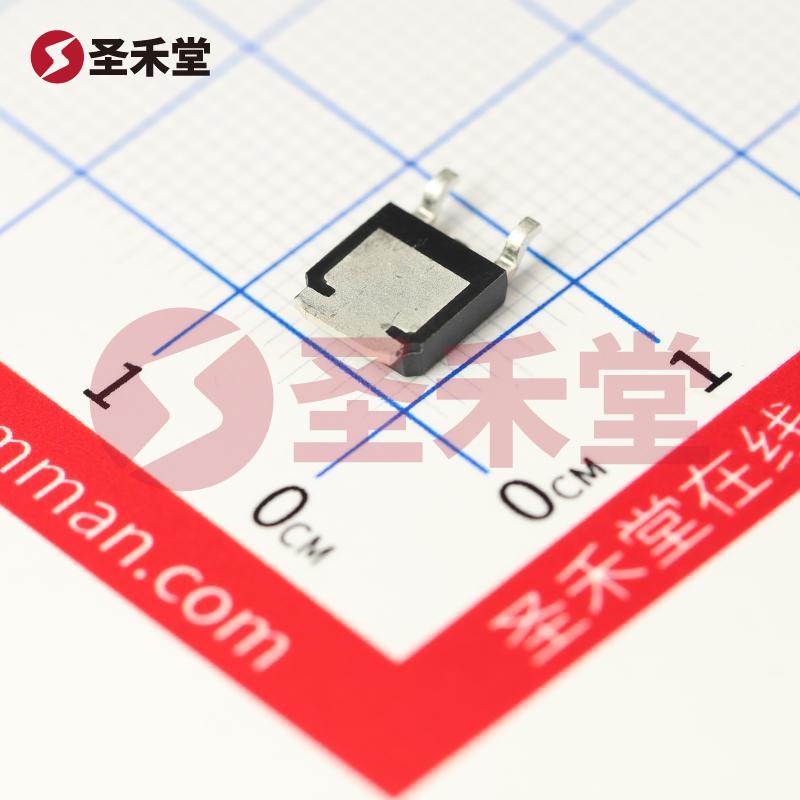

封装与安装: 采用表面贴装型 TO-252-3 封装,具备良好的散热性能与空间利用率,适合在现代电子产品中实现高密度布局。
IRFR3410TRPBF 可广泛应用于多个领域,包括但不限于:
总体而言,IRFR3410TRPBF 作为一款高压、大电流、低导通电阻的 N-channel MOSFET,凭借其优越的电气特性以及广泛的应用潜力,将为设计工程师在功率管理和高效能应用中提供强有力的解决方案。其耐高温、稳健的设计使其在各种极端工况下均能保持良好性能,为现代电子产品的可靠性与性能做出了重要贡献。
