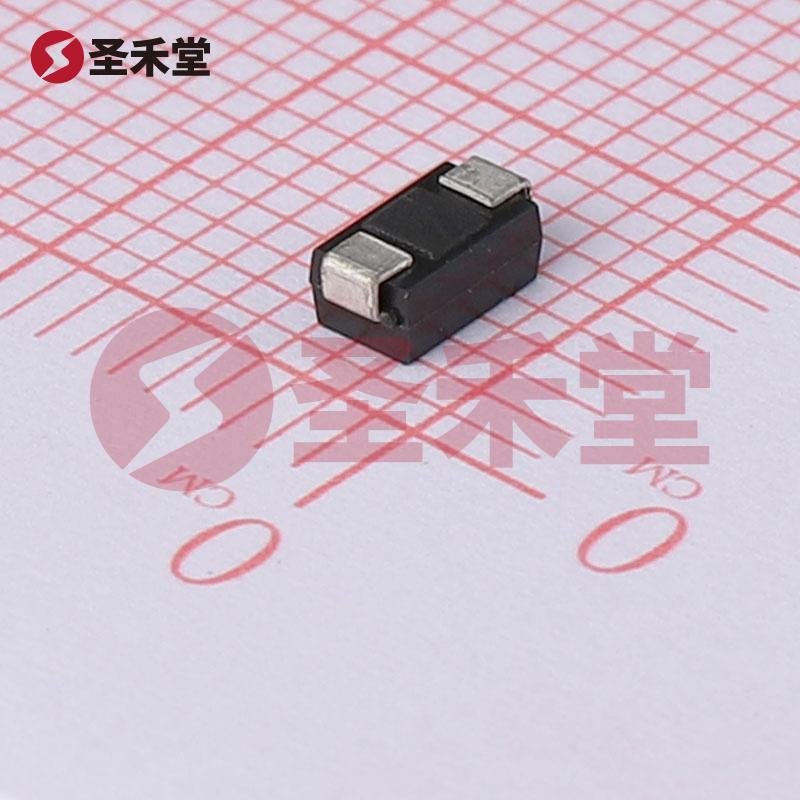

注：图像仅供参考，请参阅产品规格
SMAJ5.0CA-13-F
- 商品编码： BM0000286317复制
- 品牌： DIODES(美台)复制
- 封装： SMA复制
- 包装： 编带复制
- 重量： 0.076g复制
- 描述： 9.2V-夹子-43.5A-Ipp-TVS-二极管-表面贴装型-SMA复制
SMAJ5.0CA-13-F参数
属性 | 参数值 |
|---|---|
| 极性 | 双向 |
| 反向截止电压(Vrwm) | 5V |
| 钳位电压 | 9.2V |
| 峰值脉冲电流(Ipp) | 43.5A |
| 峰值脉冲功率(Ppp) | 400W |
属性 | 参数值 |
|---|---|
| 击穿电压(VBR) | 7.25V |
| 反向电流(Ir) | 800uA |
| 工作温度 | -55℃~+150℃ |
| 类型 | TVS |
SMAJ5.0CA-13-F手册
SMAJ5.0CA-13-F概述
产品概述：SMAJ5.0CA-13-F
1. 产品简介
SMAJ5.0CA-13-F 是一款高性能的表面贴装型 (SMD) 齐纳二极管，专为电源线路保护及通用应用设计。它采用 SMA 封装，适用于大规模生产与集成电路（IC）的表面安装，能够有效地减少径流和节省板上空间。在当今电子设备中，逐渐增加的功率和电气过载情况使得高效、可靠和快速响应的保护装置成为必需品，而 SMAJ5.0CA-13-F 正是针对这些需求而研发的解决方案。
2. 主要性能参数
SMAJ5.0CA-13-F 的杰出性能在于其宽广的工作温度范围（-55°C ~ 150°C）和卓越的抗突发能力，确保其在各种恶劣环境下都能保持稳定运行。该二极管具有击穿电压范围为6.4V（最小值）到9.2V（最大值）的特性，适合多种电压应用。在高达43.5A的峰值脉冲电流（10/1000µs）下，它能够有效地限制瞬态电压，对电路进行可靠的保护。
3. 适用场景
SMAJ5.0CA-13-F 被广泛应用于各种电子和电气设备中，包括但不限于：
- 电源适配器
- 电动工具
- 计算机及外围设备
- 工业自动化设备
- 消费电子产品（如智能手机、平板电脑等）
- LED 驱动电源
- 汽车电子
无论是在直流还是交流电路中，SMAJ5.0CA-13-F 都能提供卓越的过电压保护，有效降低设备因瞬态电压而造成的损坏风险。
4. 设计与封装
SMAJ5.0CA-13-F 的 SMA 封装特色在于其低热阻和小体积，这使得其在高频率应用中仍能保持较低的导通电压和功耗。此外，由于表面贴装技术（SMT）能够快速、高效地实现大规模生产，特别适合现代电子产品的自动化生产。这种封装形式为设计师提供了更大的布局灵活性，并且能够缩短开发周期。
5. 特点与优势
- 高峰值功率：它的峰值脉冲功率高达400W，使其在瞬态高电流情况下能够保持卓越的性能。
- 优秀的击穿特性：击穿电压定义确保了其在电路中能够准确地启动保护机制，防止设备因过电压损坏。
- 单一双向通道：其单通道设计，简化了电路布局，并降低了元件数目。
- 适应性强：能够在极端的温度和电流条件下正常工作，增加了其在多种行业应用中的适用性。
6. 结论
SMAJ5.0CA-13-F 是一款性能卓越、设计灵活的齐纳二极管，能够在多种应用中提供可靠、长效的保护。这款产品不仅适合需要高保护性能的电子设备，也满足了不同环境和工况下的广泛需求。通过采用 SMA 封装和先进的材料技术，SMAJ5.0CA-13-F 展现了其在现代电子产品设计中的重要地位，是电路保护领域内值得信赖的选择。
