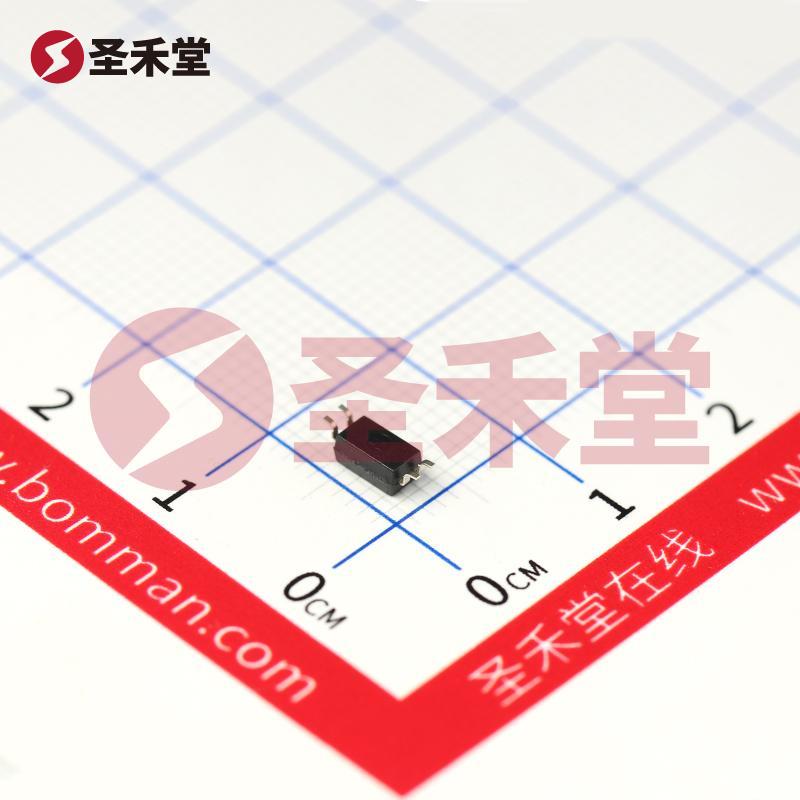

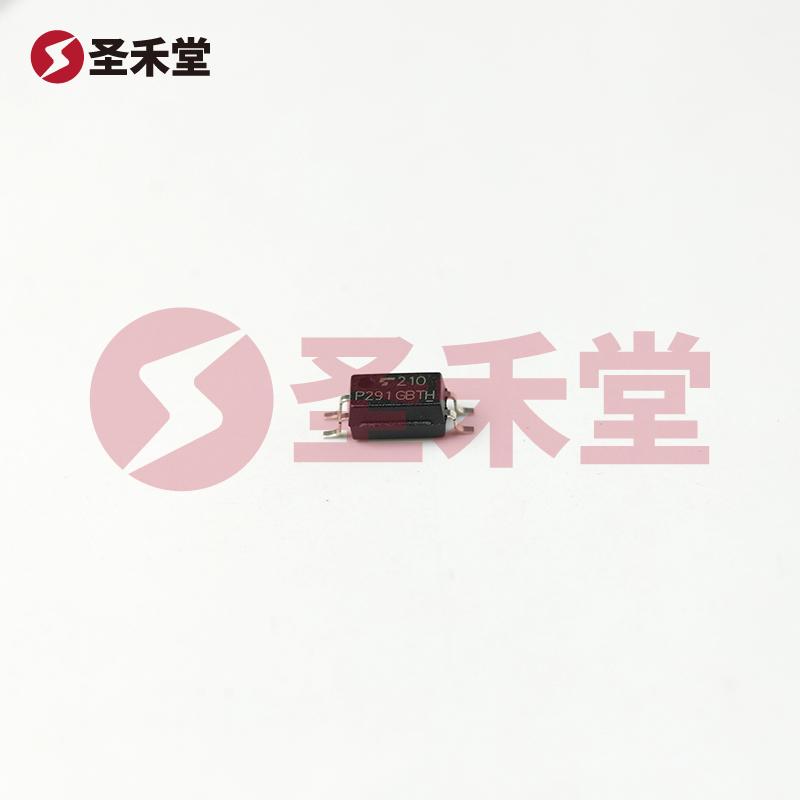

TLP291(GB-TP,SE(T
- 商品编码： BM0000286517复制
- 品牌： TOSHIBA(东芝)复制
- 封装： SO-4复制
- 包装： -
- 重量： 0.336g复制
- 描述： 贴片光耦 TLP291(GB-TP,SE(T复制
TLP291(GB-TP,SE(T参数
属性 | 参数值 |
|---|---|
| 输入类型 | DC |
| 输出类型 | 光电三极管 |
| 正向压降(Vf) | 1.25V |
| 输出电流 | 50mA |
| 隔离电压(Vrms) | 3.75kV |
| 直流反向耐压(Vr) | 5V |
| 负载电压 | 80V |
属性 | 参数值 |
|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@8mA,2.4mA |
| 上升时间(tr) | 2us |
| 下降时间 | 3us |
| 工作温度 | -55℃~+110℃ |
| 电流传输比(CTR)最小值 | 50% |
| 电流传输比(CTR)最大值/饱和值 | 600% |
| 正向电流(If) | 50mA |
TLP291(GB-TP,SE(T手册
TLP291(GB-TP,SE(T概述
TLP291(GB-TP,SE(T) 产品概述
一、产品背景
在现代电子设备中，对信号的隔离与传输要求愈发严格，尤其是在电力电子、通信和工业自动化等领域。光耦合器作为一种重要的电子元器件，其通过光信号的方式实现电气隔离，有效防止了高电压对低电压电路的干扰，保护敏感组件及防止事故的发生。TLP291是东芝公司推出的一款高性能贴片光耦，具备了一系列优越的性能特点，适用于各种高隔离电压的应用场景。
二、产品特性
输入类型和电压特性 TLP291属于直流输入型光耦，设计输入电压为与普遍行业标准相兼容的条件下，能够有效实现信号的电气隔离。其输入信号可由不同的DC电源提供，极大增强了其应用的灵活性。
通道数和隔离特性 TLP291集成了一个独立的光电隔离通道，能够在3750Vrms的高隔离电压下运行，确保了输入与输出之间良好的电气隔离，没有任何不必要的信号干扰。这一特性对于电路的安全性和稳定性至关重要，尤其适用于那些面临高噪声环境的电气设备。
输出能力 TLP291具备最大80V的输出电压与50mA的输出电流，可以支持各种不同的控制和信号传递需求。这一高性能输出能力使其在负载端的使用变得更加高效，可轻松驱动各种负载。
封装和设计 TLP291采用SOP-4（小型封装）设计，适合表面贴装（SMD）技术。其紧凑的封装形式不仅节省了PCB空间，同时也使得该元件的热管理和电气性能得到了显著提升，有助于缩小产品的整体尺寸，使其便于在多样化的应用中落地实施。
输出类型 作为晶体管输出的光耦，TLP291在控制和驱动电路时具备较高的抗干扰能力及快速响应特性，适合用于大多数需要数字或模拟信号隔离的电路系统。
三、应用领域
TLP291的广泛应用场景包括但不限于：
工业控制系统 在工业自动化领域，通常需要对高电压或高频噪声的电源进行隔离。TLP291能够以高效率和高隔离级别，保护控制系统中的敏感元件。
电源管理 适用于开关电源、逆变器等电源管理设备，能够格外有效地处理输入和输出之间的信号隔离，确保电力系统的稳定运行。
数据通信 在数据传输和信号传递环节，通过TLP291进行良好的光电隔离，可以有效降低信号噪声，提高整体的通信质量。
家电控制 TLP291适用于各类家居设备，如空调、洗衣机等，提供电气隔离以确保安全和稳定的操作。
四、总结
TLP291(GB-TP,SE(T)是一款多功能的贴片光耦，其在高隔离电压、优异的输出性能及紧凑的封装设计方面具备显著特性，广泛适用于各类电子设备中。无论是在工业控制、数据通信还是家庭电器中，TLP291都能够为设计者提供可靠的解决方案，从而确保其产品在复杂环境中稳定、安稳运行。充分发挥TLP291的优势，可以有效提升产品的整体性能与竞争力，满足现代电子工程的多样化需求。
