SN74LVC1G86DBVR

SN74LVC1G86DBVR 产品概述

概述

SN74LVC1G86DBVR 是德州仪器（Texas Instruments）推出的一款单通道异或门（XOR gate）逻辑器件，属于 LVC（低电压CMOS）系列。该器件采用表面贴装（SMD）型封装，尤其适合要求节省空间的高密度电路设计。凭借其广泛的工作电压范围和低功耗特性，SN74LVC1G86DBVR 广泛应用于高速数字电路和低功耗系统中。

技术特性

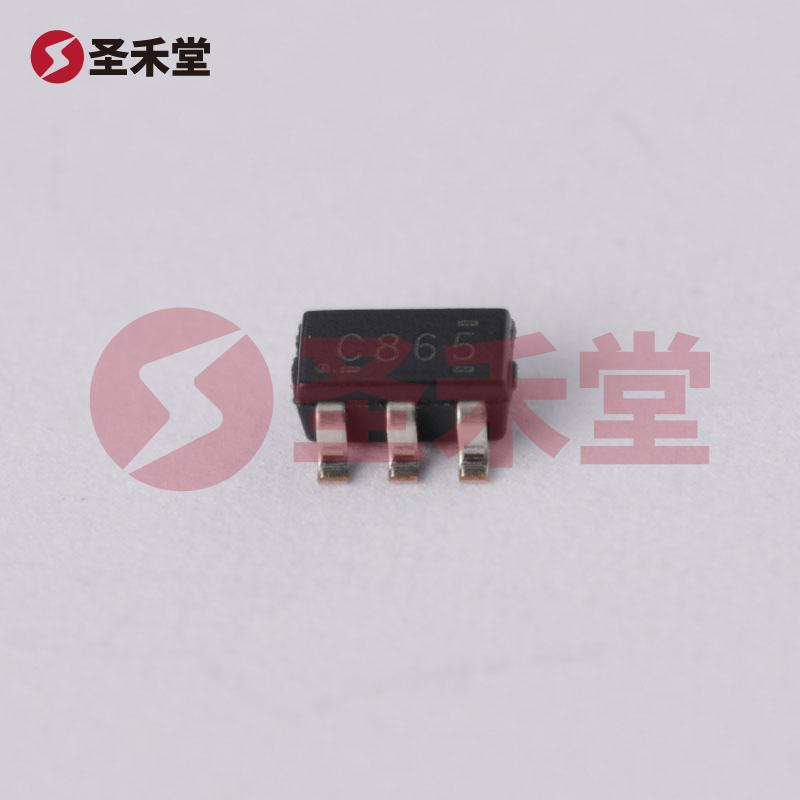

• 安装方式：SOT-23-5 表面贴装型封装，适合自动组装以及小型化设备。
• 逻辑电平：
  • 高电平：1.7V ~ 2.0V
  • 低电平：0.7V ~ 0.8V
• 供电电压范围：1.65V ~ 5.5V，适应多种数字电源电压。
• 最大静态电流：10μA，突出了其低功耗优点。
• 最大传播延迟：在5V和50pF负载条件下，传播延迟达到最大4ns，适合高频率应用。
• 输出电流能力：能提供高达32mA的输出电流，适用于直接驱动负载。
• 工作温度范围：-40°C ~ 125°C，适合在极端环境条件下工作。

应用场景

由于其特性，SN74LVC1G86DBVR 适用于多种应用场合，包括但不限于：

1. 计算机和通信设备：用于实现数据路径中的逻辑函数，提升数据处理和传输效率。
2. 消费电子：广泛应用于电视、音响等消费电子产品中，控制各种功能开关。
3. 工业控制系统：在工业自动化设备中，用于信号处理和控制逻辑。
4. 汽车电子：可用于汽车控制单元和导航系统，提升逻辑运算和信号处理的速度。
5. 便携式设备：在智能手机、平板等电池供电设备中，由于其低功耗而受到欢迎。

设计考虑

在使用 SN74LVC1G86DBVR 时，设计人员需考虑以下几点：

• 电源管理：确保供电电压在规定范围内，以保持器件的稳定性和功能。
• 输入和输出配置：合理设计输入信号的逻辑电平，以防止误触发，同时确保输出负载在32mA范围内。
• 温度监控：在高温环境下使用时，关注芯片的工作温度，以避免过热损坏。
• PCB布局：因其封装尺寸小，注意布线和布局，以减少信号干扰和延迟。

总结

SN74LVC1G86DBVR 是一款高度集成的低功耗单通道异或逻辑门，凭借其优秀的性能指标和多功能适用性，成为快速和高效数字电路设计中的理想选择。其来自德州仪器的可靠性和广泛的应用背景，使其在当今需求强烈的电子市场中表现突出。在数字逻辑电路中选用这款器件，可以为您的设计带来更高的灵活性和性能优势。
