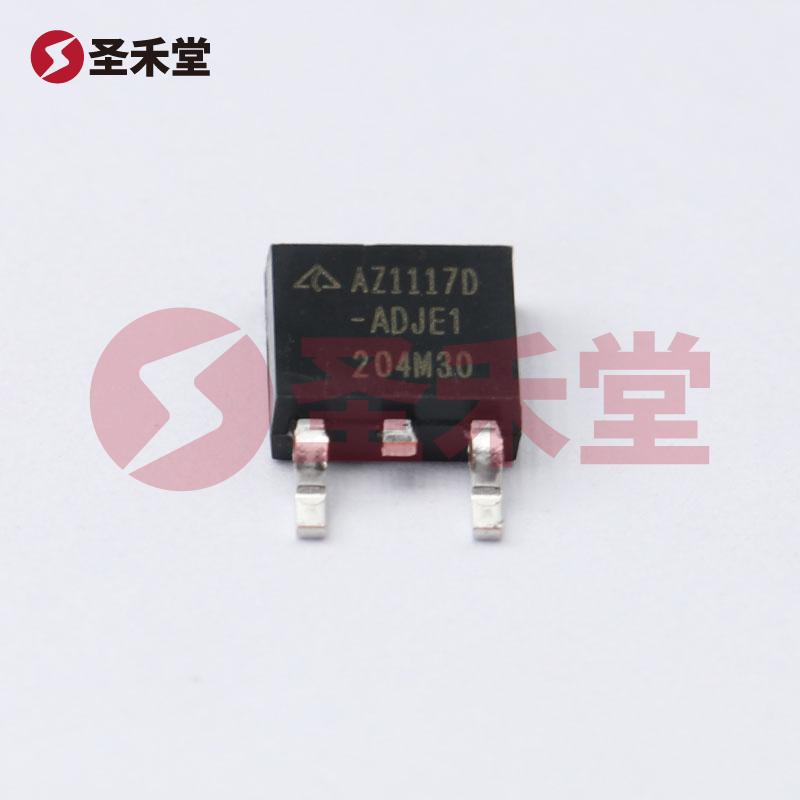

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

AZ1117D-ADJTRE1

商品编码: BM0000287591
品牌 :
DIODES(美台)
封装 :
TO2522
包装 :
编带
重量 :
0.362g
描述 :
线性稳压器(LDO) 可调 15V 1A 1.25V~13.75V TO-252-2
库存 :
11066(起订量1,增量1)
批次 :
2年内
数量 :
X
0.446
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.446
--
2500+
¥0.41
--
25000+
产品参数
产品手册
产品概述

AZ1117D-ADJTRE1参数

输出类型可调最大输入电压15V
输出电压1.25V~13.75V输出电流1A
电源纹波抑制比(PSRR)75dB@(120Hz)压差1.25V@(1A)
待机电流10mA特性防静电保护;热保护(TSD);过流保护(OCP)
工作温度-40℃~+125℃@(Tj)输出极性正极
输出通道数1

AZ1117D-ADJTRE1手册

AZ1117D-ADJTRE1概述

AZ1117D-ADJTRE1 产品概述

一、产品简介

AZ1117D-ADJTRE1 是一款高性能的线性稳压器(LDO),由DIODES(美台)公司制造。该产品具有可调输出电压特性,广泛应用于各种电子设备中,为设备提供稳定的电源供应。这款稳压器设计特别适合对电压要求严格的电路,其最大输入电压为15V,输出电流可高达1A,输出电压范围从1.25V到13.75V,可满足多种系统的电源需求。

二、技术参数

  • 输出类型:可调式
  • 输入电压范围:最大15V,适应性强
  • 输出电流:最大1A,满足功率需求
  • 输出电压范围
    • 最小输出电压:1.25V
    • 最大输出电压:13.75V
  • 压降(Dropout Voltage):在1A输出时,最大压降为1.25V,保证了在不同负载条件下系统的稳定性
  • PSRR(电源纹波抑制):75dB(120Hz),有效抑制输入电压中的纹波,提升输出电压的稳定性
  • 静态电流(Iq):10mA,非常适合低功耗应用
  • 工作温度范围:-40°C ~ 125°C,适应各种严苛环境
  • 安装类型:表面贴装(SMD),方便自动化加工
  • 封装形式:TO-252-2,支持高功率密度设计

三、性能特点

AZ1117D-ADJTRE1 在设计上旨在实现高效的电源管理,以下是其主要性能特点:

  1. 高精度输出:该稳压器提供精确的可调输出电压,适合需要特定电压的应用场景。
  2. 出色的热管理:内置的热关断保护功能有效防止过热,确保稳定性与寿命。
  3. 宽广的供电范围:15V的输入电压范围使其可以与各种电源系统兼容,适用于多种设计需求。
  4. 静态低功耗:10mA的静态电流意味着在无负载情况下减少功耗,适合移动设备和低功耗产品。
  5. 高PSRR特性:75dB的高纹波抑制率使其在电源降噪方面表现优异,增强了系统抗干扰能力。

四、应用领域

AZ1117D-ADJTRE1 适用于广泛的应用场景,包括:

  • 电源管理:为数字电路、模拟电路、显示器供电等场合提供稳定的电压输出。
  • 便携式设备:由于其低静态电流特性,非常适合用于移动、便携式电子产品,如智能手机、手持设备等。
  • 消费电子:适合用于音频设备、电视、音响及其他家用电器中,提升产品性能与用户体验。
  • 工业设备:在工业控制和监控设备中可提供可靠的电源支持。

五、总结

AZ1117D-ADJTRE1 是一款功能强大且高效的线性稳压器,凭借其宽广的输入输出电压范围、较低的压降、优秀的纹波抑制性能以及高达1A的输出电流,使其成为众多电子设计中理想的电源管理解决方案。无论是在消费电子、工业控制还是移动设备中,AZ1117D-ADJTRE1 都能满足严格的电源要求,为用户提供稳定可靠的电力支持。选择AZ1117D-ADJTRE1,意味着您选择了一种高效、可靠的电源管理方案,助力您的电子项目走向成功。
