漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 120A |
栅源极阈值电压 | 4V @ 150uA | 漏源导通电阻 | 4.2mΩ @ 75A,10V |
最大功率耗散(Ta=25°C) | 230W | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 120A(Tc) | 驱动电压(最大 Rds On,最小 Rds On) | 10V |
不同 Id、Vgs 时导通电阻(最大值) | 4.2 毫欧 @ 75A,10V | 不同 Id 时 Vgs(th)(最大值) | 4V @ 150µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 120nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 4520pF @ 50V | 功率耗散(最大值) | 230W(Tc) |
工作温度 | -55°C ~ 175°C(TJ) | 安装类型 | 通孔 |

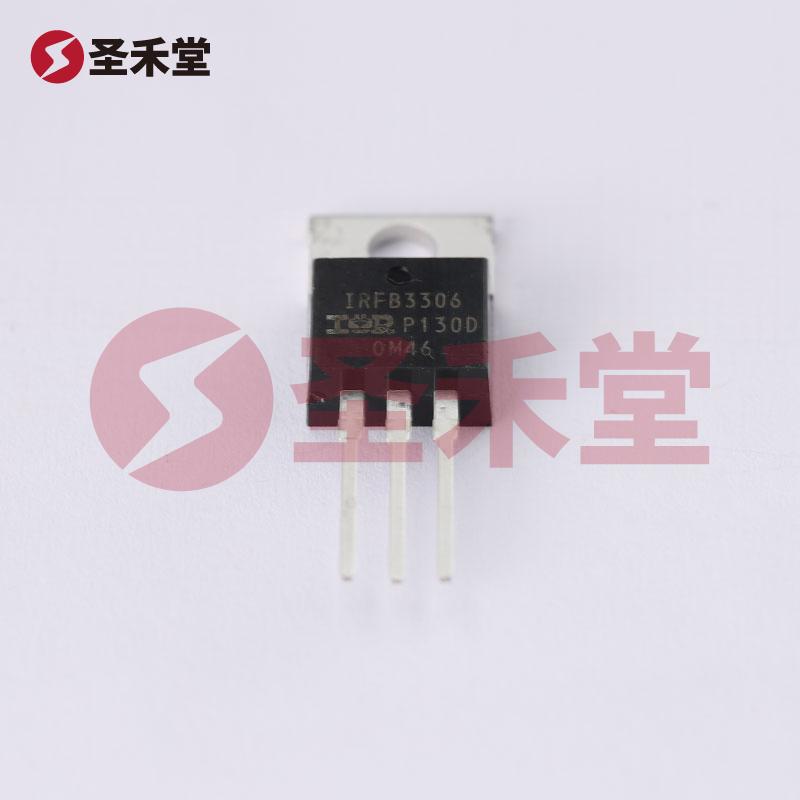

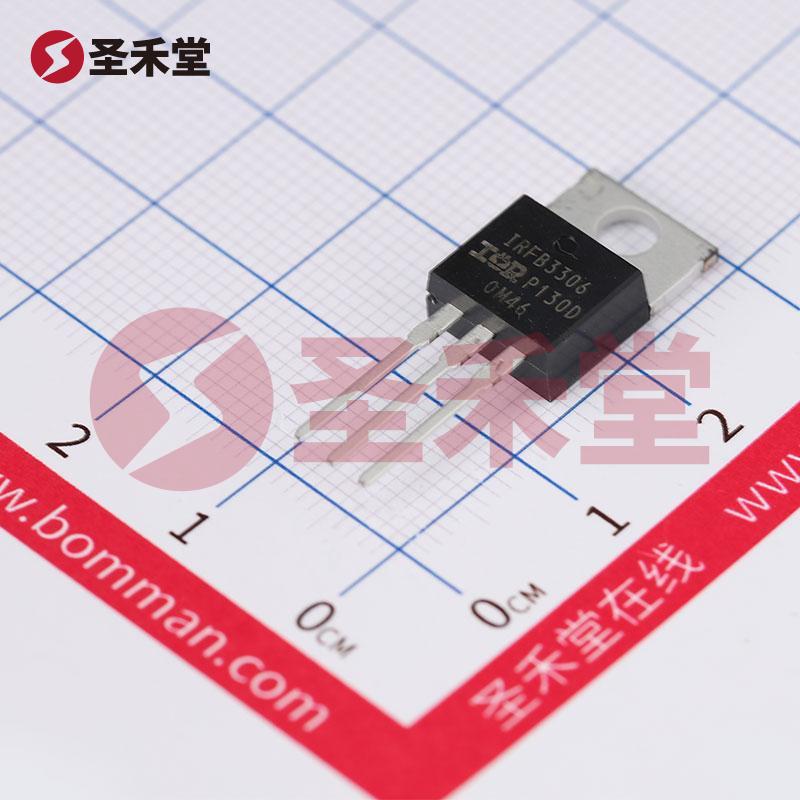

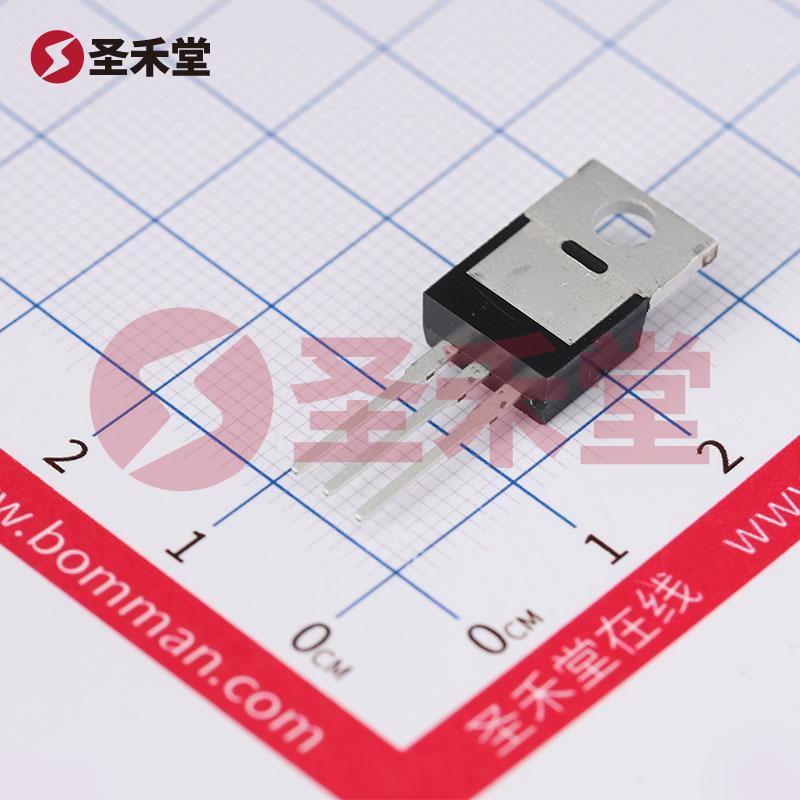

供应商器件封装 | TO-220AB | 封装/外壳 | TO-220-3 |
一、基本信息
IRFB3306PBF是一款高性能的N沟道MOSFET,广泛应用于电源管理、电子开关和功率转换等多种场合。该器件的关键参数包括:漏源电压(Vdss)为60V,最大连续漏极电流(Id)为120A(在25°C环境下),其导通电阻(Rds On)在75A时可低至4.2mΩ,极低的导通损耗使其在各种应用中表现出色。
二、性能指标
该器件采用TO-220AB封装,适合通孔安装,可以便捷地集成到不同的电路板设计中。此外,其最大的栅极电压为±20V,保证了设备的安全工作范围。
三、技术特点
IRFB3306PBF使用金属氧化物半导体场效应晶体管(MOSFET)技术,通过电压栅极控制漏源极之间的电流流动。其特点包括:
四、应用领域
IRFB3306PBF被广泛应用于以下几个领域:
五、设计与封装
IRFB3306PBF的TO-220AB封装是针对需要较高功率散热的应用设计的,有助于快速散发热量,保持稳定的工作温度。在电路设计中,考虑到其引脚排列,设计人员可以轻松进行布局和走线,以确保最佳的电气性能和热管理。
六、结论
IRFB3306PBF是一款具有优异性能和多种应用前景的高效N沟道MOSFET,凭借其在高电流、大电压下的低导通电阻及强大的功率处理能力,成为现代电力电子设计的重要组成部分。无论是在高效电源转换、汽车电子,还是工业控制系统中,这款MOSFET都能提供可靠的解决方案,助力提升设备性能与效率。
