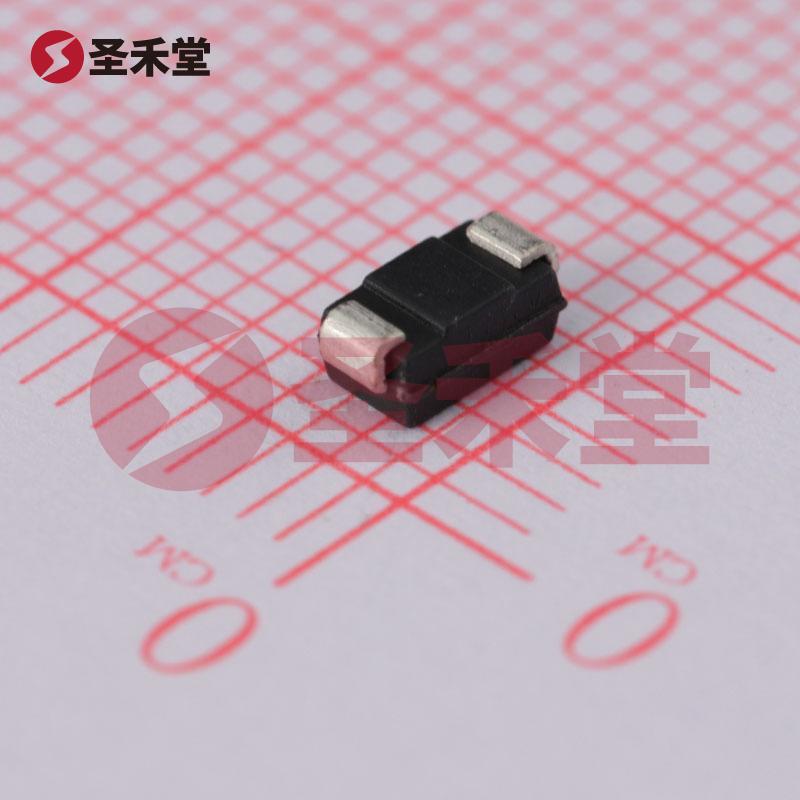

STTH2L06A 产品实物图片
STTH2L06A 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STTH2L06A

商品编码: BM0000288464
品牌 :
ST(意法半导体)
封装 :
SMA
包装 :
编带
重量 :
-
描述 :
二极管-标准-600V-2A-表面贴装型-SMA
库存 :
548(起订量1,增量1)
批次 :
5年内
数量 :
X
0.497
按整 :
圆盘(1圆盘有5000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.497
--
5000+
¥0.452
--
30000+
产品参数
产品手册
产品概述

STTH2L06A参数

封装/外壳DO-214AC,SMA反向耐压VR(最大值)600V
平均整流电流IF2A正向压降VF1.3V@2A
反向漏电流IR2µA@600V反向恢复时间(trr)85ns
速度快速恢复=<500ns,>200mA(Io)二极管类型标准
安装类型表面贴装(SMT)湿气敏感性等级(MSL)1(无限)
电压 - DC 反向 (Vr)(最大值)600V电流 - 平均整流 (Io)2A
不同 If 时电压 - 正向 (Vf)1.3V @ 2A反向恢复时间 (trr)85ns
不同 Vr 时电流 - 反向泄漏2µA @ 600V供应商器件封装SMA
工作温度 - 结175°C(最大)

STTH2L06A手册

STTH2L06A概述

产品概述:STTH2L06A 二极管

STTH2L06A 是一款由意法半导体(STMicroelectronics)制造的高性能二极管,具备600V的最大反向耐压和2A的平均整流电流能力。该元器件采用SMA封装,并具有出色的电气性能,非常适合在各种电子应用中使用。

主要特性

  1. 反向耐压(VR): STTH2L06A 二极管的最大反向耐压为600V,使其能够在高电压环境中可靠工作。这一特性使其成为电源管理、逆变器和工业电源等高电压应用的理想选择。

  2. 整流电流(IF): 该二极管支持的平均整流电流为2A,可以满足大多数中等功率应用的需求。无论是直流电源转换还是交直流变换,STTH2L06A均能提供稳定的电流输出。

  3. 正向压降(VF): 在2A的条件下,STTH2L06A的正向压降为1.3V。较低的正向压降有助于降低能量损耗,提高系统的整体效率,尤其在高频开关电源等应用中,可以显著改善能效和热管理。

  4. 反向恢复时间(trr): STTH2L06A的反向恢复时间为85ns,属于快速恢复二极管。这种快速响应能力使其在开关频率较高的电路中表现优异,避免了过多的电流浪涌和引发的电磁干扰。

  5. 表面贴装设计: 采用SMA封装的STTH2L06A在安装上极具灵活性,适合表面贴装技术(SMT),与现代电子设备的紧凑设计相匹配,便于自动化组装,有效提升生产效率。

  6. 工作温度: STTH2L06A的最大结温达到175°C,使其在高温环境下依然能够保持良好的工作状态,适合于要求高温适应性和可靠性的工业应用。

  7. 湿气敏感性等级(MSL): 该二极管具有MSL 1(无限)的湿气敏感性等级,这一特性允许更为灵活的储存与处理,确保在不同环境条件下的优良性能。

应用领域

STTH2L06A 二极管广泛应用于各种电子领域,特别是在以下几个方面:

  • 开关电源(SMPS):由于其快速恢复特性,适合在高频开关电源中使用,降低能量损耗并提高系统效率。
  • 逆变器:在光伏逆变器及电机驱动逆变器中,可以有效发挥其高耐压特性与流过电流的能力。
  • 电感负载应用:有效抑制电感负载产生的反向电流,保护电路的其它组件。
  • 工业设备及电源管理:作为电源电路中的整流器和保护元件,确保系统在高负载条件下的稳定运行。

结论

STTH2L06A 二极管凭借其高反向耐压、适中的整流电流、快速的反向恢复特性及优良的封装设计,成为工业电气领域和消费电子应用中的一款理想选择。意法半导体致力于提供创新的半导体产品,STTH2L06A是其在标准二极管解决方案中的一项体现,凭借其良好的电气性能和可靠性,能够为用户提供卓越的使用体验。无论是在电源转换、逆变还是电流整流应用中,STTH2L06A均能发挥出色的性能,帮助工程师在设计中实现最佳效果。
