IRFR6215TRPBF
IRFR6215TRPBF参数
| FET 类型 | P 通道 | 技术 | MOSFET（金属氧化物） |
| 漏源电压（Vdss） | 150V | 25°C 时电流 - 连续漏极 (Id) | 13A（Tc） |
| 驱动电压（最大 Rds On，最小 Rds On） | 10V | 不同 Id、Vgs 时导通电阻（最大值） | 295 毫欧 @ 6.6A，10V |
| 不同 Id 时 Vgs(th)（最大值） | 4V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)（最大值） | 66nC @ 10V |
| Vgs（最大值） | ±20V | 不同 Vds 时输入电容 (Ciss)（最大值） | 860pF @ 25V |
| 功率耗散（最大值） | 110W（Tc） | 工作温度 | -55°C ~ 175°C（TJ） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | D-Pak |
| 封装/外壳 | TO-252-3，DPak（2 引线 + 接片），SC-63 |
IRFR6215TRPBF手册
IRFR6215TRPBF概述
IRFR6215TRPBF 产品概述
一、基本信息
IRFR6215TRPBF 是一款高性能的 P 通道 MOSFET，专为高电压和高电流应用而设计。其关键参数包括漏源电压（Vdss）为 150V，连续漏极电流（Id）可达 13A，功率耗散能力为 110W。这款 MOSFET 由知名厂商英飞凌（Infineon）生产，封装形式为 D-Pak（TO-252-3），便于表面贴装，提高了电路的密度和可靠性。
二、电气特性
漏源电压（Vdss）： 这款 MOSFET 能够在150V的条件下正常工作，适合用于高压电源和功率转换电路中。
连续漏极电流（Id）： 在25°C的环境下，IRFR6215TRPBF提供13A的连续漏极电流。这使得其能够胜任较大电流需求的应用场景。
导通电阻（Rds(on)）：在Vgs为10V的情况，最大导通电阻为295毫欧，这一较低的导通电阻使电能损失降到最低，提升了电路的整体效率。
栅源电压（Vgs）：其栅源电压的最大值为±20V，适用于各种标准周边电压的驱动电路。
栅极电荷（Qg）：栅极电荷为66nC，在驱动开关速度方面表现良好，使其能快速切换，适用于高频应用。
阈值电压（Vgs(th)）：在250µA的漏电流下，阈值电压的最大值为4V，这对于控制信号的设计提供了更大的灵活性。
输入电容（Ciss）：最大输入电容为860pF（在25V时），这一特性确保了快速响应能力，降低了开关损失。
三、热特性
IRFR6215TRPBF能够在-55°C到175°C的工作温度范围内稳定运行，适合在多种极端环境下使用。其最大功率耗散能力为110W，使其在大功率应用中具备良好的热管理特性，能够有效避免过热。
四、应用领域
由于其优越的电气性能，IRFR6215TRPBF非常适用于以下几个领域：
电源管理：适用于开关电源、DC-DC转换器、和其他电源管理系统中，尤其是在需要高效能与高可靠性的情况下。
电机驱动：适合于控制低压直流电机，以及用于机器人和工业自动化中的电机控制应用。
电动车：电动车的动力管理、充电和能量回收系统中都可以运用到这款MOSFET，以提高整体效率和性能。
通信设备：作为信号处理和放大电路中的开关元件，IRFR6215TRPBF能够提升信号传输的稳定性。
五、封装和安装

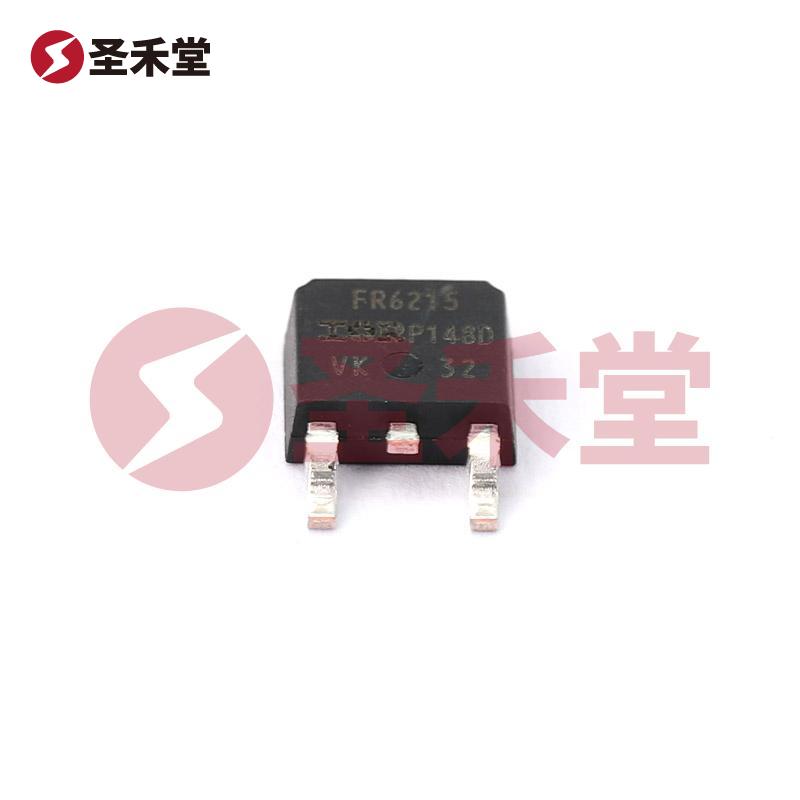

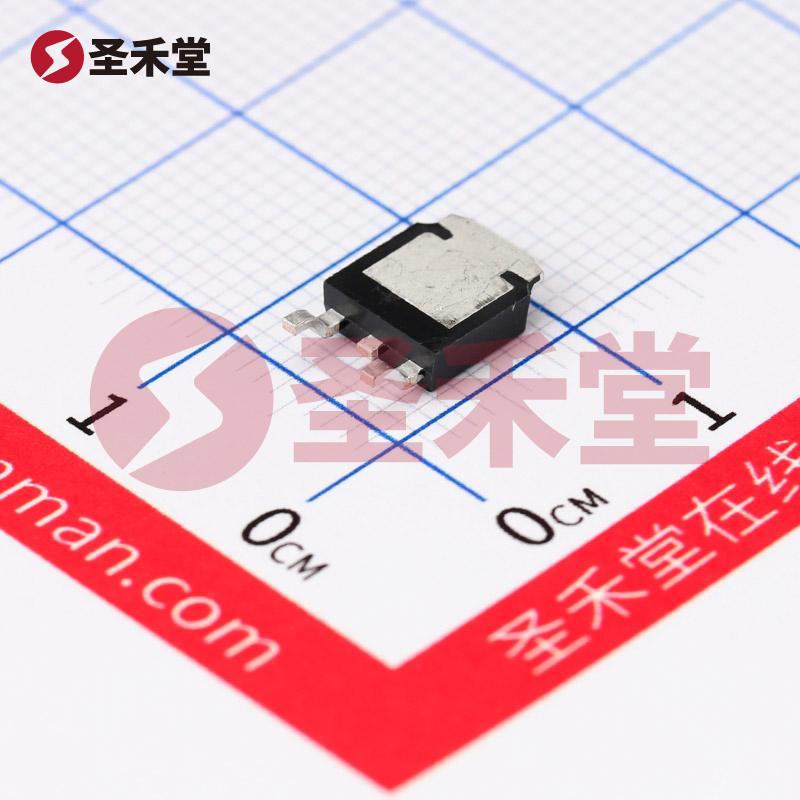

IRFR6215TRPBF采用TO-252-3（D-Pak）封装，这种表面贴装封装使得元件在焊接时能够更方便，同时也有助于提高设备的可靠性和散热性能。此外，其封装小巧，能够节省电路板空间，适合现代电子产品越来越小型化的趋势。
六、总结
总的来说，IRFR6215TRPBF作为一款高性能的P通道MOSFET，为需求高电压、低导通阻抗和高效率的电源和功率管理应用提供了理想解决方案。无论是在工业、消费电子还是通信领域，这款MOSFET都展现了其出色的性能和稳固的可靠性，是为现代电子设计提供的强大工具。
