SMBJ12A-E3/52

产品概述：SMBJ12A-E3/52

一、基本信息

SMBJ12A-E3/52 是一款由威世半导体（VISHAY）生产的齐纳二极管，属于瞬态电压抑制（二极管 TVS）系列。作为一款表面贴装型的元器件，它广泛用于保护电子设备免受瞬态电压过冲的影响，确保系统的稳定性和可靠性。其主要特点包括：反向断态电压典型值为 12V，击穿电压最小值为 13.3V，峰值脉冲电流为 30.2A，并能够承受高达 600W 的峰值脉冲功率。

二、技术参数

1. 类型： 齐纳二极管（TVS）
2. 通道： 单向
3. 电压参数：
   • 反向断态电压（V_R）：12V（典型值）
   • 击穿电压（V_Br）：13.3V（最小值）
   • 最大箝位电压（V_C）：19.9V（在不同 Ipp 条件下）
4. 电流参数：
   • 峰值脉冲电流（I_pp）：30.2A（10/1000 µs）
5. 功率： 峰值脉冲功率为 600W
6. 工作温度范围： -55°C 至 150°C （TJ）
7. 安装类型： 表面贴装型

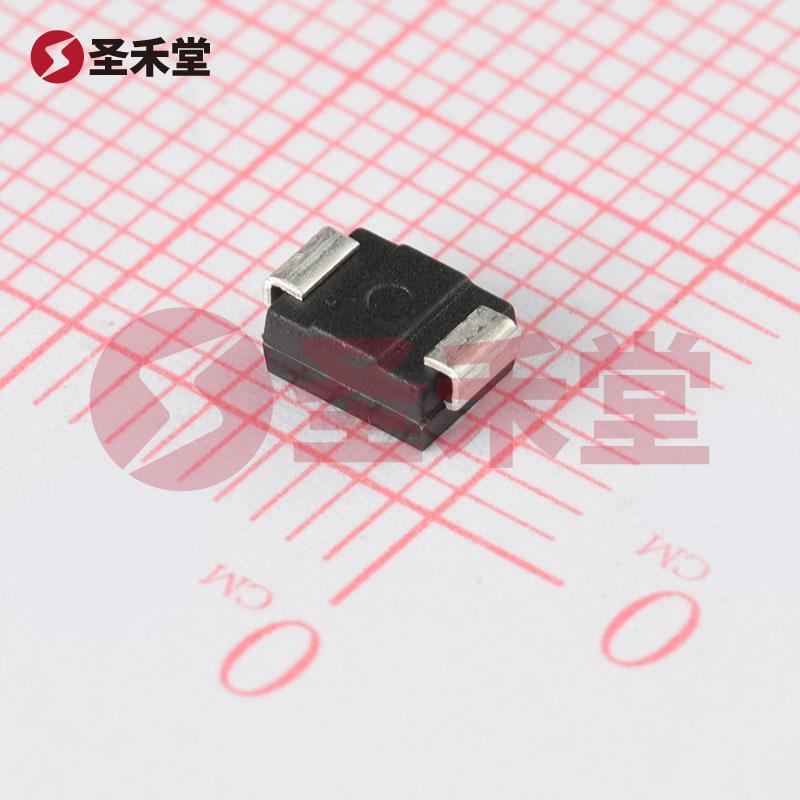

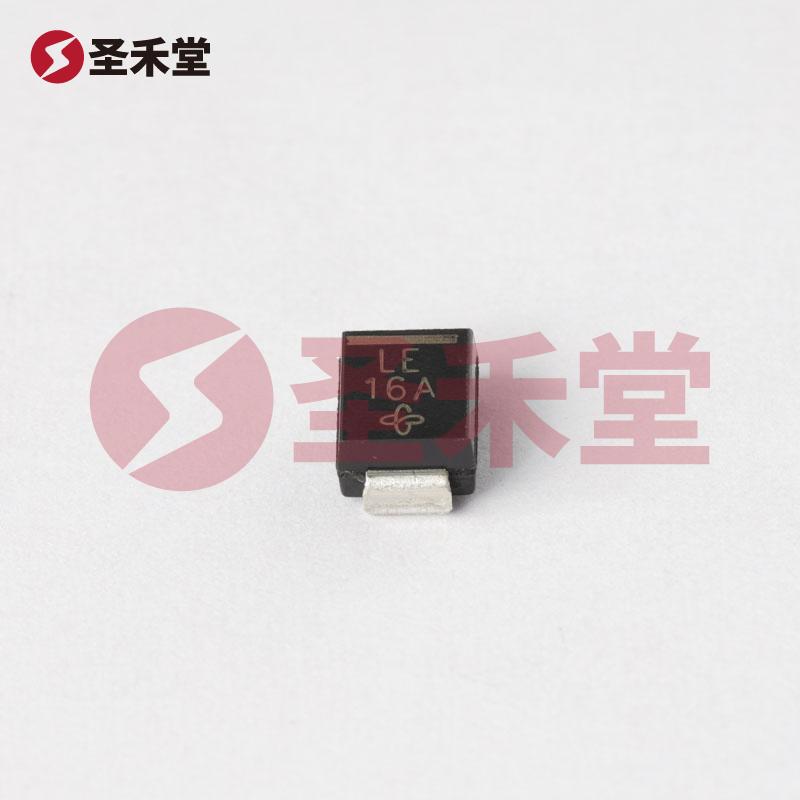

8. 封装： DO-214AA（SMB），高效紧凑的设计便于在空间有限的电路板上使用
9. 供应商器件封装： DO-214AA（SMBJ）
10. 应用： 通用电源线路保护，适用于多种电子设备和电路。

三、应用场景

SMBJ12A-E3/52 主要用于电源线路保护，尤其适合以下几种应用场景：

1. 电子设备保护： 该二极管可有效防止瞬态电压对电子设备造成伤害，使得其在通讯、消费电子、工业控制及其他领域有广泛应用。
2. 电源电路保护： 在电源输入部分集成 SMBJ12A-E3/52，可为整个电路提供瞬态电压保护，尤其是在电源适配器和电源模块中。
3. 通信线路保护： 在网络设备和数据线路的接口中使用，可有效防止通信设备因雷电或者静电放电造成的损坏。
4. 车载电器保护： 适用于汽车电子设备，确保车载电路在高温和复杂电气环境中的稳定运行。

四、使用特点

• 高效能，可耐受高峰值脉冲电流： 在实际应用中，SMBJ12A-E3/52 的峰值脉冲电流能力达到 30.2A，能够承受较大的瞬态电压冲击而不损坏。
• 宽广的工作温度范围： 其工作温度范围从 -55°C 到 150°C，适合在各种极端环境中稳定运行。
• 紧凑的表面贴装设计： 采用 DO-214AA 封装，便于在各种布局上安装，特别是在高密度电路板上。
• 优秀的保护能力： 凭借其较高的反向电压和击穿电压能力，能够有效保护后端电路避免过压情况的出现。

五、总结

总的来说，SMBJ12A-E3/52 是一款具有高度可靠性和广泛应用的瞬态电压抑制二极管。其优异的电压和电流特性，使得它在各种电子保护应用中成为理想选择。从电源适配器到通信设备，SMBJ12A-E3/52 都能提供卓越的保护解决方案，为电子设备的稳定运行保驾护航。将该元器件整合到设计中，可降低设备因意外电压瞬变造成的损失，提高整个系统的耐用性和安全性。
