PC817X2CSP9F参数
属性 | 参数值 |
|---|---|
| 输入类型 | DC |
| 输出类型 | 光电三极管 |
| 正向压降(Vf) | 1.2V |
| 输出电流 | 50mA |
| 隔离电压(Vrms) | 5kV |
| 直流反向耐压(Vr) | 6V |
| 负载电压 | 80V |
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA |
属性 | 参数值 |
|---|---|
| 上升时间(tr) | 4us |
| 下降时间 | 3us |
| 工作温度 | -30℃~+100℃ |
| 电流传输比(CTR)最小值 | 50% |
| 电流传输比(CTR)最大值/饱和值 | 600% |
| 总功耗(Pd) | 200mW |
| 正向电流(If) | 50mA |
PC817X2CSP9F手册
PC817X2CSP9F概述

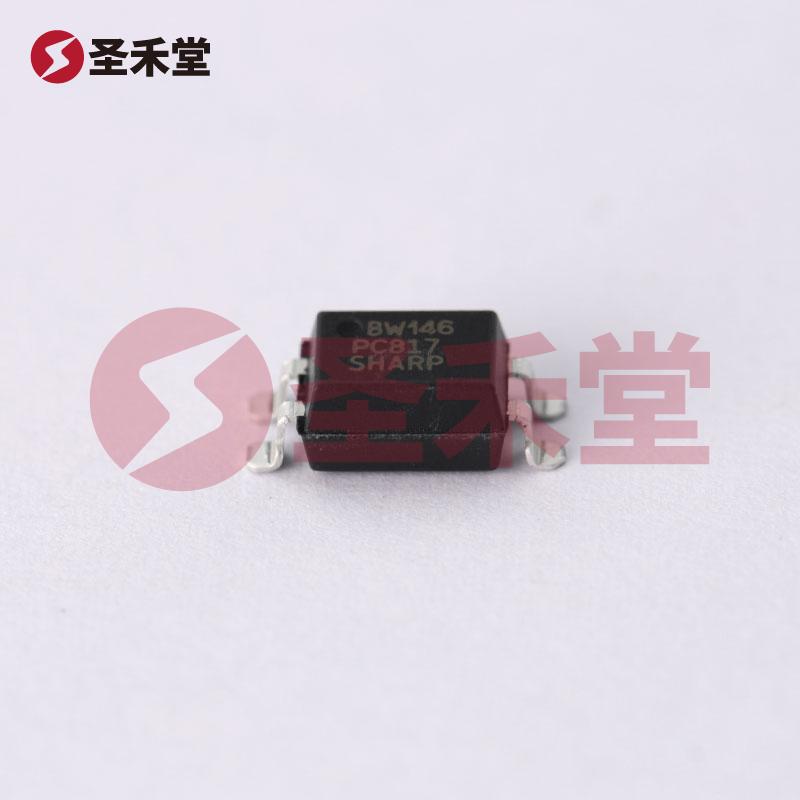

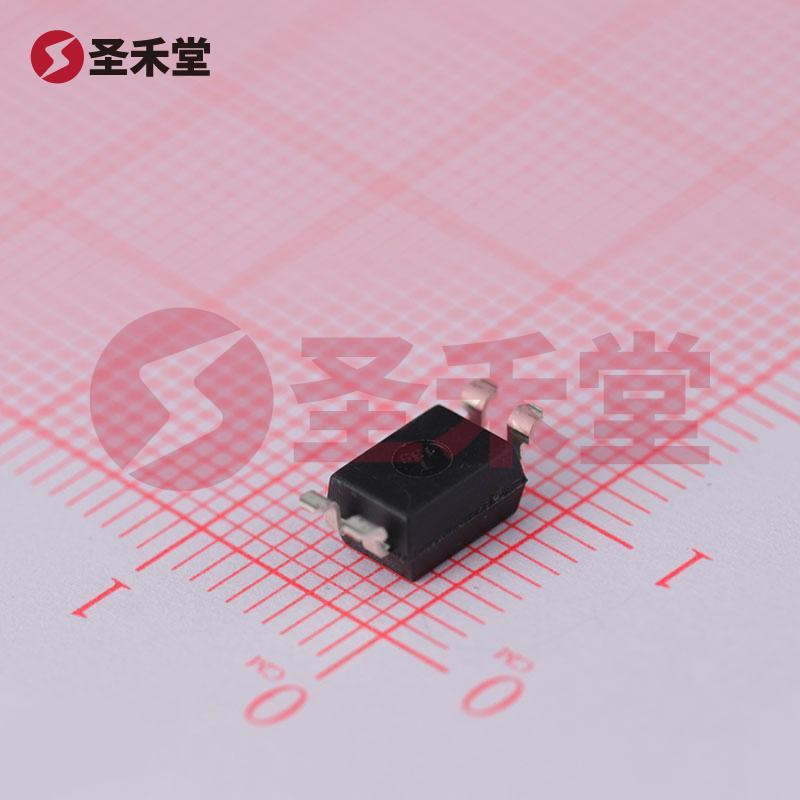

PC817X2CSP9F 产品概述
1. 概述
PC817X2CSP9F 是一款由知名品牌 SHARP（夏普）生产的光电耦合器，主要用于实现电气隔离和信号传输。这款光电耦合器采用了 SMD-4P 封装形式，方便集成到各种电子电路中。其核心特点是内置的光电三极管，能够实现高效的信号传递，同时保持较低的功耗和优良的电气隔离性能。
2. 主要特性
光电隔离：PC817X2CSP9F 提供高达 5000Vrms 的电气隔离，能够有效保护微控制器和其他敏感电子元件，避免信号干扰和电压尖峰对电路的损害。
** SMD 封装**：SMD-4P 封装设计使得该元件在 PCB（印刷电路板）上的占用空间相对较小，适合高密度的电子设备集成，如通信设备、电源转换器和家电产品。
工作电流与电压：该光电耦合器的输出电流可达 50mA，工作电压为 1.2V，意味着它能够在相对较低的驱动条件下输出显著的信号，适用于多种不同的负载。
响应速度：PC817X2CSP9F 具有快速的开关特性，能够满足许多高频信号处理的需要，其传输延迟低，有助于提高整个系统的响应速度。
3. 应用领域
PC817X2CSP9F 由于其优越的性能和可靠的特性，广泛应用于多个领域：
工业控制：用于传输控制信号，隔离传感器和控制器，降低噪声干扰。
通信设备：在电话和数据传输系统中，作为信号耦合器进行电子信号的传输。
家电产品：在电器开关、指示灯等功能中实现电子隔离和信号传递，提高产品的安全性与稳定性。
电源管理：用于电源电路中的反馈控制，确保稳定的输出并保护上位机。
4. 设计考虑
在使用 PC817X2CSP9F 进行电路设计时，设计者需注意以下几点：
驱动电流：在选择输入驱动电流时，确保能够激活光电三极管以达到所需输出，同时避免过载。
负载特性：根据具体的应用场景选择合适的负载，确保输出电流不超过 50mA 的限制，以避免设备损坏。
温度影响：注意工作温度范围，确保在规定的环境条件下操作，以防止因温度过高而导致性能下降。
PCB布局：合理布局 PCB，确保光电耦合器周围有足够的空间，以避免由于其他元件发热对其性能造成影响。
5. 总结
PC817X2CSP9F 是一款功能强大、应用广泛的光电耦合器，具有出色的电气隔离性能、合适的输出特性以及快速的响应速度。它在现代电子设计中扮演了重要角色，尤其是在需要高效信号传输和电气隔离的场合。SHARP（夏普）提供的这一产品，不仅能够满足多种应用需求，还确保了产品的可靠性和稳定性，是电子工程师在设计高精度电路时的理想选择。
