ULN2003ADR

产品概述：ULN2003ADR

引言

ULN2003ADR 是德州仪器（Texas Instruments）推出的一款七路达林顿晶体管阵列，广泛用于多种应用场景中，包括驱动继电器、控制螺线管和传感器接口等。这款器件以其高效、可靠和易于集成的特点，成为电子设计中的理想选择，特别是在需要处理高电流负载的情况下。

产品特点与规格

ULN2003ADR 包含七个 NPN 达林顿晶体管，能够在单一封装中实现多路输出，适用于需要多个开关控制的应用场景。下述特点详细说明了其电气性能和规格：

1. 电流和电压特性：

   • 集电极电流（Ic）：最大额定值为 500mA，能够支持对较高负载的控制需求。
   • 集射极击穿电压（Vceo）：最大可达 50V，适合于高电压环境的应用。
   • 集电极截止电流：在关闭状态下，最大仅 50µA，确保了低漏电流特性，提升了电路的整体效率。

2. 饱和压降：

   • 在最大集电极电流下，Vce 饱和压降可达 1.6V（在500µA 和 350mA 时），此特性在多种应用中保证了开关操作的高效性。

3. 温度范围：

   • 工作温度范围为 -20°C 至 70°C，适应广泛的环境条件，确保产品在不同气候下的持久运行。
   • 扩展型号工作温度可达 -40°C 至 70°C，满足更加苛刻的应用需求。

4. 封装与安装类型：

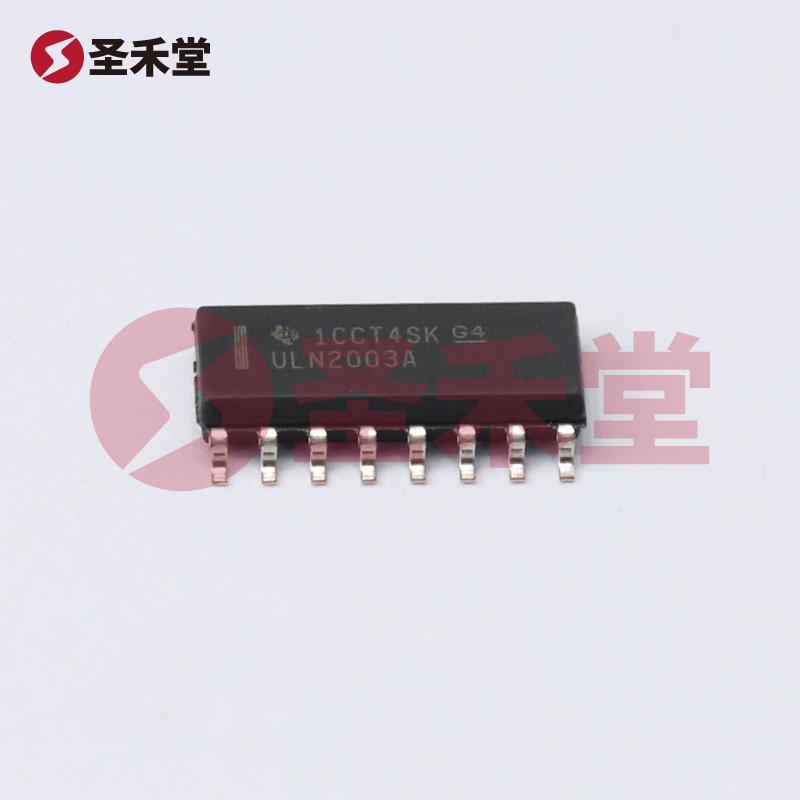

   • 该器件采用 SOIC-16（0.154" 宽，3.90mm）表面贴装封装，适合现代电子产品的小型化和高集成度设计。
   • 表面贴装型设计便于在自动化生产中实现高效装配。

5. 其他特性：

   • 输入类型为反相，具有一个 1:1 的输入输出关系，简化了电路设计。
   • 该器件的输出配置为低端，特别适合于与负载直接连接的场合。

应用领域

由于其卓越的性能，ULN2003ADR 被广泛应用于多种领域，具体包括：

• 继电器驱动：能够高效驱动继电器，适用于电机控制、灯光开关等需要高电流控制的场合。
• 电磁阀控制：在自动化设备中，ULN2003ADR 可用于控制电磁阀的开关，实现精准的流体控制。
• 传感器接口：常用于与各种传感器的接口电路，帮助实现信号的放大和转发。
• 单片机接口：与微控制器相结合，ULN2003ADR 可以方便地控制多个设备，扩展微控制器的输出能力。

小结

ULN2003ADR 是一款功能强大的达林顿晶体管阵列，以其七路独立控制、高电流承载能力和良好的电气性能，广泛适用于继电器驱动、电磁阀控制、传感器接口和单片机应用等多个场合。其可靠的工作温度范围和低功耗特性确保了其在各种严苛操作条件下的稳定性和持久性。德州仪器通过这款元件，满足了从基础到高级应用的广泛需求，是现代电子设计不可或缺的高性能组件之一。
