USBUF01W6 产品概述

1. 产品简介

USBUF01W6是一款基于RC（Pi）技术的低通滤波器，专为USB应用而设计。其采用2阶滤波器结构，能够有效衰减高频噪声，为USB信号提供优良的信号完整性和稳定性。该产品由知名半导体制造商意法半导体(STMicroelectronics)生产，具有优良的性能和可靠性，广泛应用于各种电子设备中。

2. 主要技术参数

• 类型: 低通滤波器
• 滤波器阶数: 2nd
• 技术: RC（Pi）
• 通道数: 2
• 衰减值: -28dB @ 900MHz
• 电阻 - 通道 (Ω): 33Ω
• 电容: 47pF
• ESD 保护: 是
• 工作温度范围: -40°C ~ 125°C
• 应用场景: 主用于USB信号滤波，防止外部噪声干扰

3. 封装和尺寸

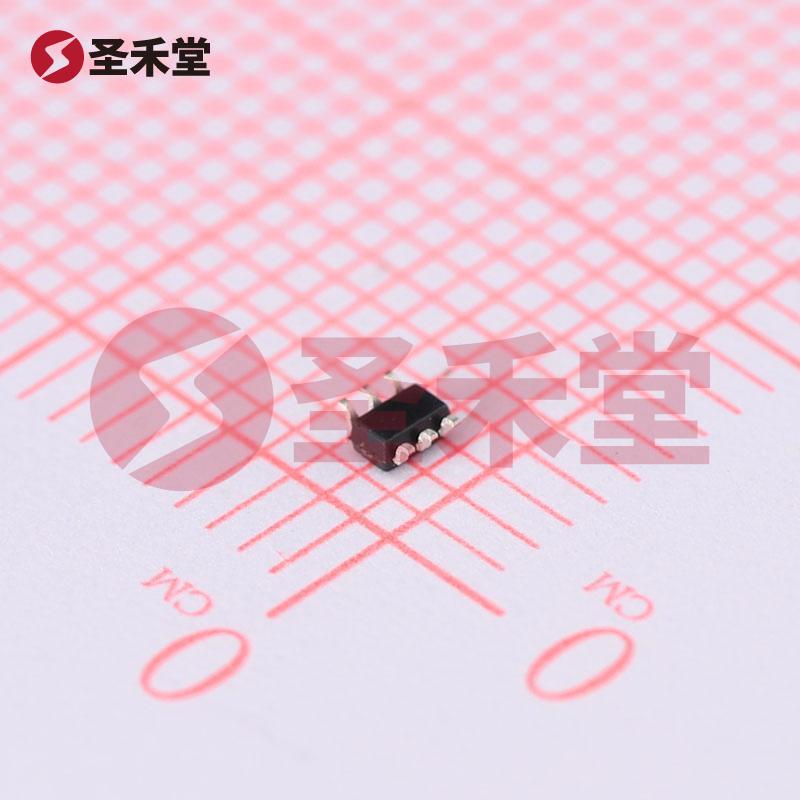

USBUF01W6采用表面贴装型（SMD）的6-TSSOP封装，尺寸为0.079"长 x 0.049"宽（2.00mm x 1.25mm），高度为0.043"（1.09mm）。这种小巧的封装设计使其适合高密度PCB布局，满足现代电子设备对空间和性能的高要求。

4. 性能特点

• 衰减特性: 在900MHz的频率下，USBUF01W6提供了-28dB的衰减值，能够有效地过滤掉大部分高频噪声，确保USB数据的清晰传输。这一特性使其在高速数据传输的应用中尤为重要，能够降低信号损伤和误码率。

• 静电放电保护: 该产品内置ESD保护功能，能够有效抵御静电放电引起的设备损坏，提升产品的可靠性。这对于USB设备尤为重要，尤其在恶劣环境或不稳定工作条件下。

• 广泛的工作温度范围: USBUF01W6可以在-40°C ~ 125°C的温度范围内稳定工作，使其适用于不同环境条件下的应用，包括汽车电子和工业设备等。

5. 应用领域

USBUF01W6广泛应用于USB设备的设计与开发中，包括但不限于：

• 计算机及外设: 如USB接口、USB存储设备和打印机等。
• 消费电子: 包括智能手机、平板电脑、数码相机等移动设备，有助于增强数据传输的稳定性。
• 汽车电子: 在汽车中实现高速数据传输的同时，避免外部电磁干扰影响USB信号。
• 工业控制: 在工业自动化和控制系统中，确保信号的准确传递和系统的可靠性。

6. 总结

USBUF01W6低通滤波器凭借其高性能的滤波能力、强大的ESD保护及宽广的工作温度范围，成为USB应用的理想选择。其紧凑的表面贴装设计使得该元件易于集成到各种电子设备中，为设计人员提供了便利。随着USB设备的广泛使用，USBUF01W6将发挥重要作用，为用户提供更高效、更可靠的数据传输解决方案。
