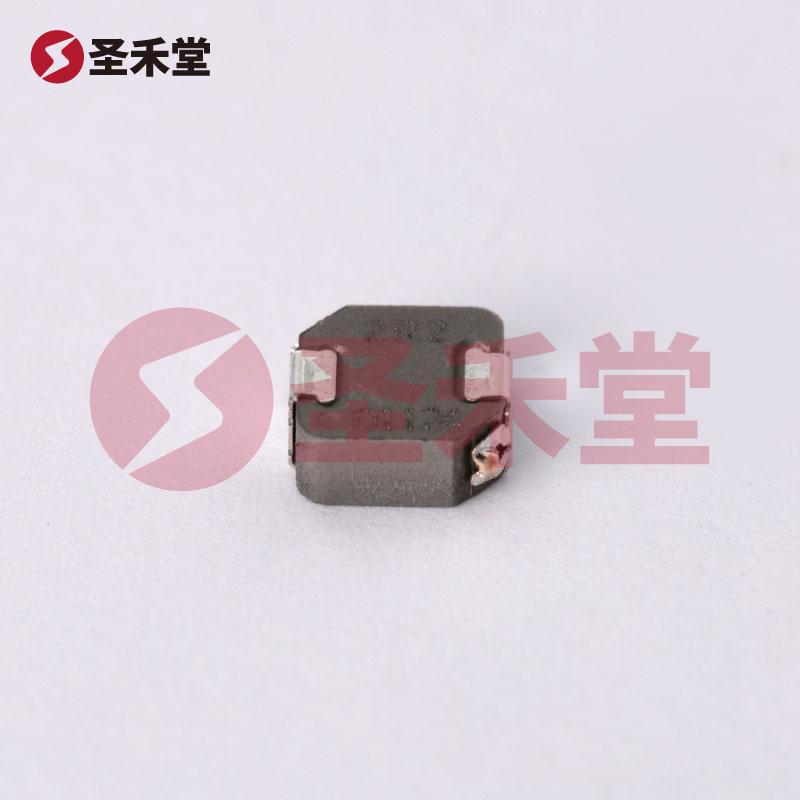

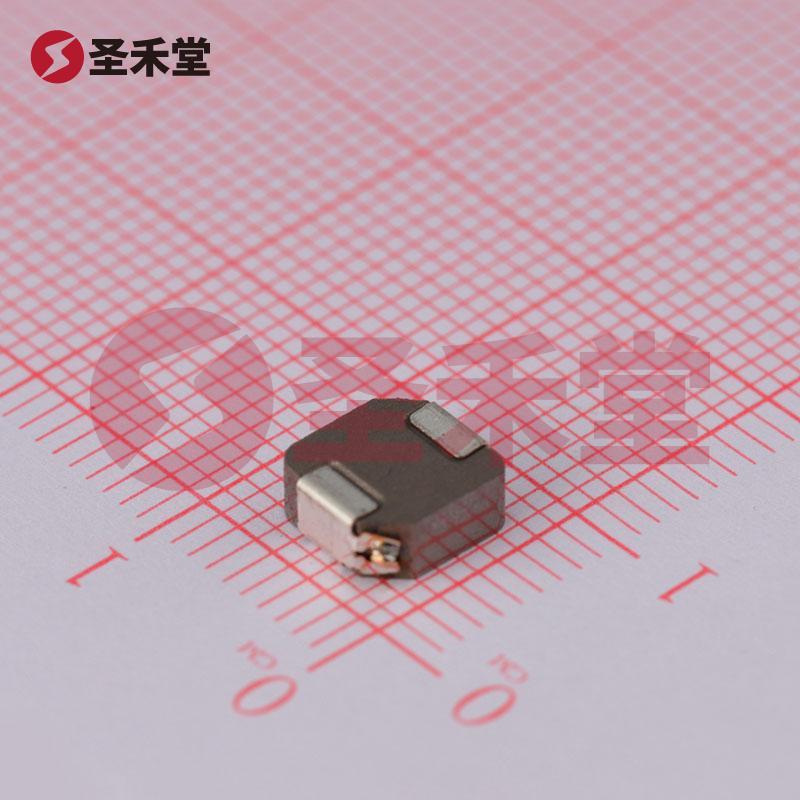

SPM6530T-2R2M

产品概述：SPM6530T-2R2M

一、产品简介

SPM6530T-2R2M 是一款高性能的功率电感，适用于多种电子应用，其主要特点包括低直流电阻、较高的额定电流和宽广的工作温度范围。作为一款表面贴装型的元件，SPM6530T-2R2M 通过高效的电感设计，提升了现代电子设备中的功率管理和电源转换效率。

二、主要参数

1. 类型: 绕线电感

   • SPM6530T-2R2M 采用传统的绕线设计，能够有效降低电感值和直流电阻（DCR），提供更优的性能表现。

2. 材料 - 磁芯: 金属

   • 该电感使用金属磁芯，提升了电感的饱和性能和整体热稳定性，适合高负载应用。

3. 电感值: 2.2 µH

   • 此电感值使其在高频开关电源、DC-DC 转换器等应用中表现优秀。

4. 容差: ±20%

   • 允许较大的制造公差，使其在实际应用中具备一定的灵活性。

5. 额定电流: 8.2A

   • 该电感的额定电流高达 8.2A，适合处理大功率信号。

6. 饱和电流: 8.4A

   • 电感在达到 8.4A 时仍能保持良好的电感特性，这对于保证在高负载情况下的电气性能至关重要。

7. DC 电阻 (DCR): 19 毫欧

   • 低 DCR 设计可以有效减少在工作过程中的能量损失，提高整体效率。

8. 工作温度: -40°C ~ 125°C

   • 广泛的工作温度范围使其能够在严苛环境下稳定运行。

9. 电感频率 - 测试: 100 kHz

   • 在此频率下进行电感测试，说明该电感可在相对高频的应用中发挥优秀的性能。

10. 安装类型: 表面贴装型 (SMD)

    • 适合现代电子产品小型化设计的需要，易于自动化生产。

11. 封装/外壳: 非标准

    • 此电感的尺寸设计兼顾了性能和安装需求，封装尺寸为 0.280" 长 x 0.256" 宽（7.10mm x 6.50mm），高度为 0.118"（3.00mm），使其适用于空间有限的电路板。

三、应用领域

SPM6530T-2R2M 广泛应用于以下领域：

1. DC-DC 转换器: 在电源管理系统中，SPM6530T-2R2M 可以作为储能元件，提供必要的电压转换和稳定输出。

2. 高频开关电源: 其低 DCR 和高额定电流特性，使其在开关电源设计中成为理想选择。

3. 电动汽车、可再生能源系统: 由于其高温性能，SPM6530T-2R2M 能够在电动汽车和太阳能逆变器等高功率应用中稳定工作。

4. 消费电子产品: 包括智能手机、笔记本电脑等便携式电子产品，SPM6530T-2R2M 能够满足高密度集成的需求。

四、优势

• 高效率: 低 DC 电阻和较高的额定电流，使得该电感在能源转换过程中的损失最小化，提升整体效率。
• 广温性能: 适应广泛的工作温度范围，适合各种环境下的应用。
• 小型化设计: 作为表面贴装元件，SPM6530T-2R2M 可在节省空间的同时确保高性能运行。

总结

SPM6530T-2R2M 是一款专为高效能和高功率应用设计的电感，凭借其出色的电气特性和耐用性，广泛应用于现代电子产品与系统中。无论是在工业还是消费类电子产品，SPM6530T-2R2M 都是实现高效能电源管理与转换的理想选择。
