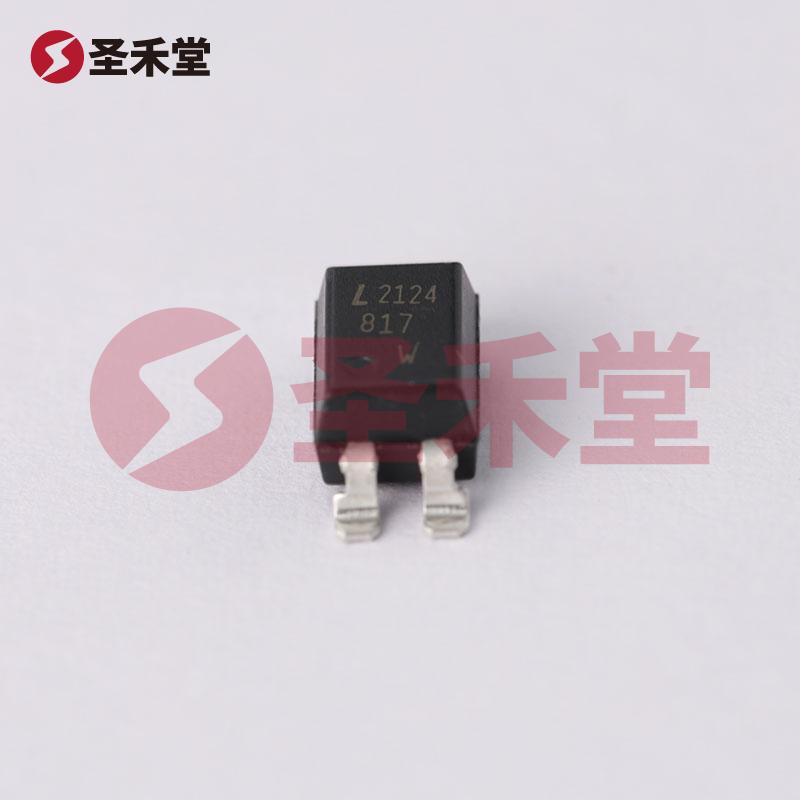

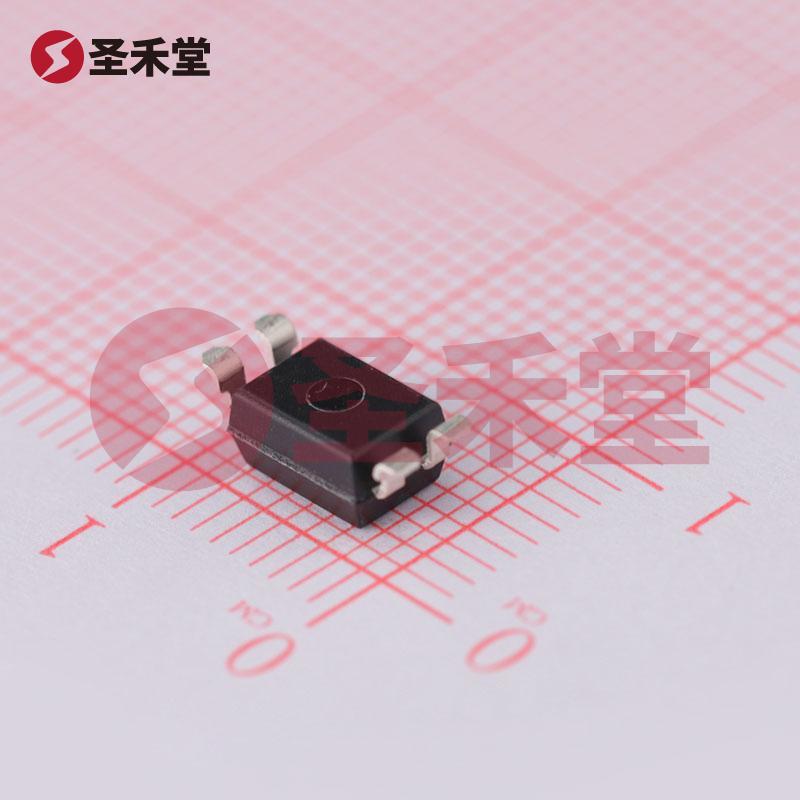

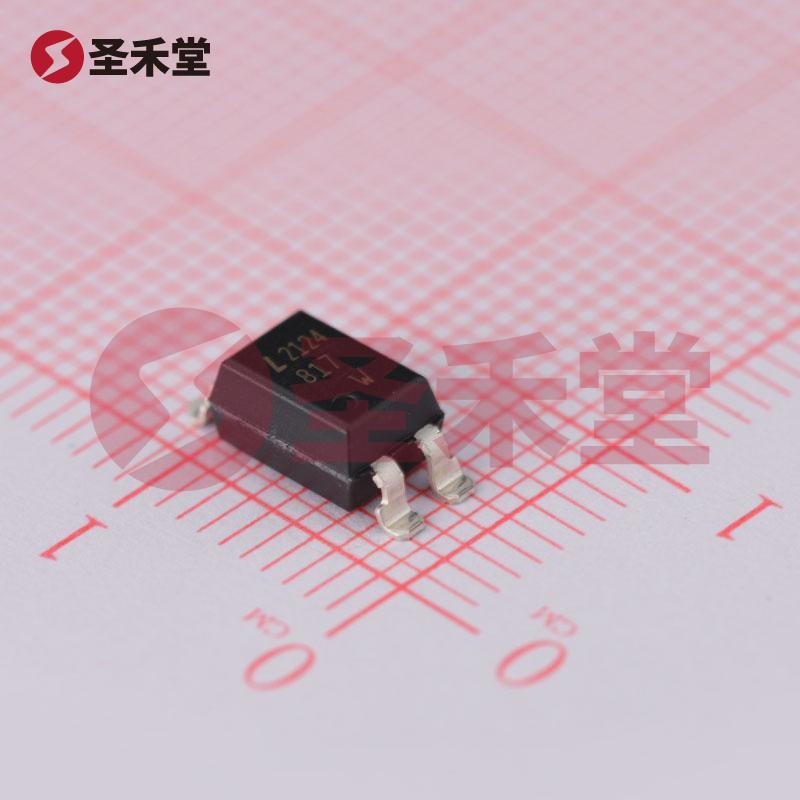

注：图像仅供参考，请参阅产品规格
LTV-817S-TA1
- 商品编码： BM0000002936复制
- 品牌： LITEON(台湾光宝)复制
- 封装： SMD-4P复制
- 包装： 卷装复制
- 重量： 0.273g复制
- 描述： 晶体管输出光耦 DC 光电三极管 50mA 1.2V复制
LTV-817S-TA1参数
属性 | 参数值 |
|---|---|
| 输入类型 | DC |
| 输出类型 | 光电三极管 |
| 正向压降(Vf) | 1.2V |
| 输出电流 | 50mA |
| 隔离电压(Vrms) | 5kV |
| 直流反向耐压(Vr) | 6V |
| 负载电压 | 35V |
| 输出通道数 | 1 |
属性 | 参数值 |
|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 上升时间(tr) | 4us |
| 下降时间 | 3us |
| 工作温度 | -55℃~+110℃ |
| 电流传输比(CTR)最小值 | 50% |
| 电流传输比(CTR)最大值/饱和值 | 600% |
| 总功耗(Pd) | 200mW |
| 正向电流(If) | 50mA |
LTV-817S-TA1手册
LTV-817S-TA1概述
LTV-817S-TA1 产品概述
产品介绍
LTV-817S-TA1 是 LITEON（台湾光宝）公司推出的一款高性能光电隔离器，采用表面贴装（SMD）封装设计，具有四个引脚的鸥翼封装形式。该产品广泛应用于各种工业和消费电子设备中，为电路提供高隔离电压下的信号传递，确保系统的安全与可靠。
电气特性
通道数与输出类型：LTV-817S-TA1 的设计包括一个通道，并且其输出形式为晶体管，适合于多种数字和模拟信号的传输场景。
电压与电流特性：该光耦的电压隔离能力高达 5000Vrms，提供了强大的电气隔离性能，确保了在高压环境中的稳定性。其输出电流为 50mA，适用于需要一定功率传输的应用。同时，设备的电压输出最大值为 35V，能够满足大多数数字信号需求。
电流传输比：LTV-817S-TA1 的电流传输比（CTR）在典型工作条件下范围从 50%（最小值）到 600%（最大值），这使得它在基于不同负载条件下的应用具有优秀的适应性，尤其在需要高灵敏度响应的情况下非常理想。
上升与下降时间：该器件的上升时间和下降时间分别为 4µs 和 3µs，表明其能够有效支持快速数字信号的检测与切换，适合于高频应用场景。
正向电压与电流：在正常操作条件下，其输入正向电压（Vf）典型值为 1.2V，而 DC 正向电流最大值为 50mA，符合大多数微控制器和逻辑电路的驱动需求。
Vce 饱和压降：器件在饱和状态时，Vce 最大压降为 200mV，这对于功耗管理至关重要，能够在保证所需输出电流的情况下降低功耗，提升系统效率。
环境与安装特性
LTV-817S-TA1 的工作温度范围为 -30°C 至 110°C，使其适用于多种严苛的环境条件，保证了长时间稳定运行的可靠性。其采用的表面贴装型设计，当今在电路板的集成度日益增加的情况下，提供了极大的设计灵活性与空间利用效率。
应用领域
由于其出色的电气特性与环境适应能力，LTV-817S-TA1 广泛应用于以下领域：
- 工业自动化：在工业控制系统及设备中，用于传输信号，实现设备间的隔离与控制，保护敏感电子元件。
- 消费电子：在电视、音响等设备中，实现人机交互界面的电气隔离，提升产品安全性。
- 通信设备：在各种通信及网络设备中，用于信号传输以及为不同工作电压的电路间提供隔离。
- 电源管理：用于开关电源和转换器等电源管理应用中，可以实现各种电源之间的有效隔离。
结论
LTV-817S-TA1 不仅在电气性能上表现出色，其可靠的高隔离电压和适中的电流传输比，使其成为多种应用场合中的理想选择。作为一款功能强大的光电隔离器，LTV-817S-TA1 将为您的电子设计提供安全、稳定的信号传输方案，其卓越的性能与广泛的应用场景，必将助力您的项目成功实现。
