MF-MSMF110/24X-2

MF-MSMF110/24X-2 产品概述

MF-MSMF110/24X-2是由知名电子元器件制造商BOURNS推出的一款聚合物正温度系数热敏电阻（PTC），专为表面贴装应用设计。这款PTC元件结合高性能和卓越的可靠性，适用于各种电子设备中提供过电流保护和温度调节。

1. 产品特性

MF-MSMF110/24X-2的基本参数显示，它能够承受最高24V的电压及20A的电流。这使其非常适合需要高电流和电压保护的应用场景。元件的跳断电流（It）为2.2A，而保持电流（Ih）为1.1A，意味着在电流超过2.2A的瞬间，热敏电阻可以快速跳断，保护后续电路不会受到高电流的损害。

元件的跳断时间为500毫秒，这一快速反应特性确保了在突发过电流情况发生时，器件能够迅速限制电流，防止对电路造成任何潜在的损害。

2. 电阻特性

MF-MSMF110/24X-2的初始电阻值为60 mΩ，跳断后的电阻值最大可达180 mΩ。这种电阻特性的变化表明该PTC元件在正常工作状态下是非常高效的，而在故障或异常情况下，会迅速增加电阻，降低电流，达到保护目的。

3. 环境适应性

该产品的工作温度范围非常广泛，从-40°C到85°C，意味着它能够在各种环境条件下稳定工作。无论是在高温工业环境，还是在寒冷的室外应用，这款PTC热敏电阻均能正常运作，保证电路的安全性。

此外，MF-MSMF110/24X-2符合AEC-Q200标准，这是一项汽车电子组件的可靠性测试标准，意味着它能够满足汽车行业的严格要求并适用于汽车电子设备。

4. 安装与封装

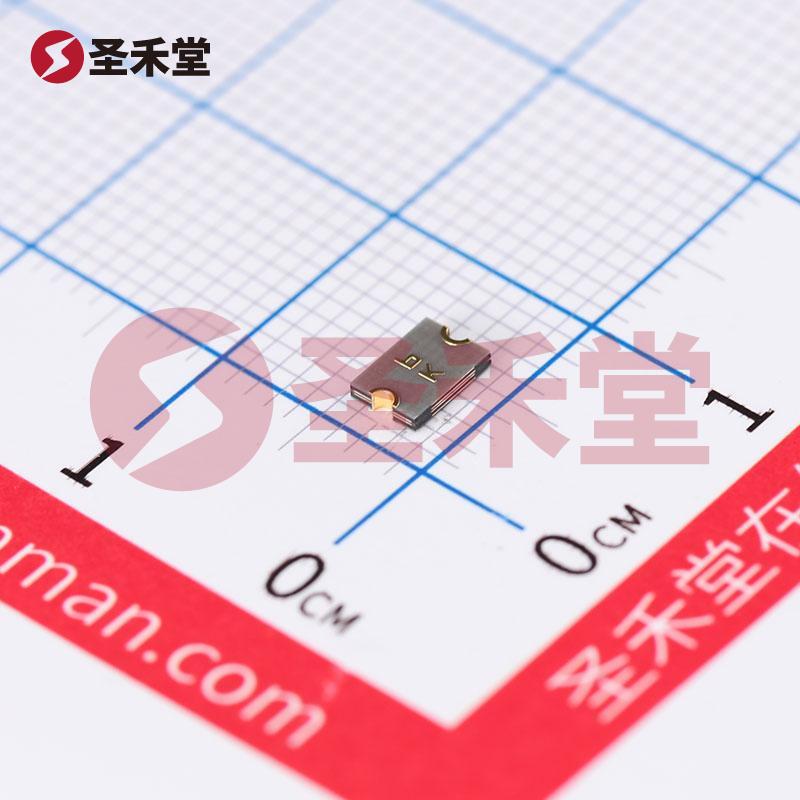

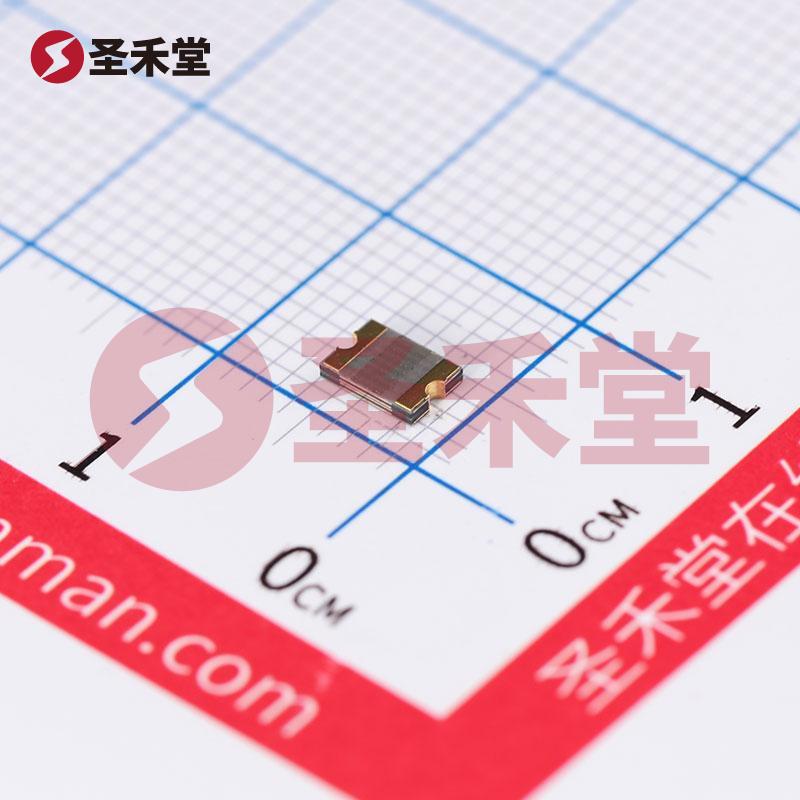

MF-MSMF110/24X-2采用1812（4532公制）封装，凹陷设计使其便于表面贴装。该元件的尺寸为0.181"长 x 0.128"宽（4.60mm x 3.24mm），厚度最大为0.033"（0.85mm），它的紧凑设计适合现代电子设备的空间受限需求，尤其是在智能手机、平板电脑和其他便携式设备中。

装置的表面贴装型施工简化了生产流程，提高了生产效率，并在一定程度上减少了装配过程中的成本。

5. 应用领域

MF-MSMF110/24X-2广泛应用于各种需要过电流保护的电子设备和电路。这些设备包括但不限于：

• 汽车电子设备
• 消费电子产品
• 工业控制系统
• 充电桩和充电器
• 电源管理系统

由于其出色的性能和高可靠性，MF-MSMF110/24X-2能够确保所使用设备在面对突发电流冲击时仍然安全稳定地运行。

6. 总结

MF-MSMF110/24X-2聚合物正温度系数热敏电阻（PTC）是现代电子应用中不可或缺的保护元件。其优良的电气特性，耐高温和低温的环境适应能力，符合AEC-Q200标准，增进了设备的整体安全性和可靠性。BOURNS作为行业领先品牌的厂商背景，进一步确保了其产品的质量和性能。无论在汽车、消费电子还是工业应用中，MF-MSMF110/24X-2都能为用户提供有效的解决方案，降低因过电流引起的损失，确保设备的正常运行。
