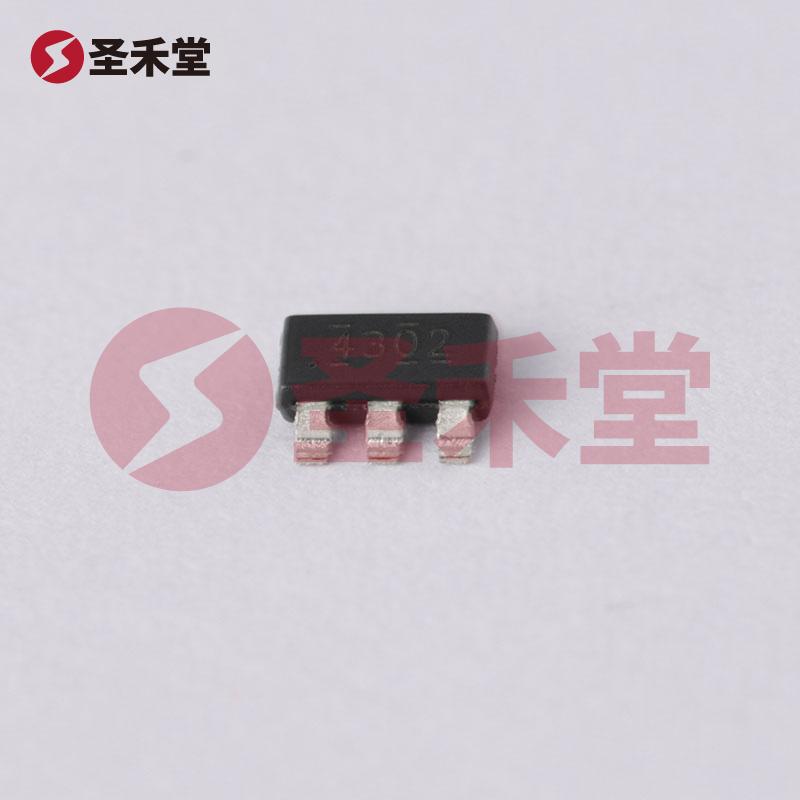

TPS54302DDCR 产品实物图片
TPS54302DDCR 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

TPS54302DDCR

商品编码: BM0000004018
品牌 :
TI(德州仪器)
封装 :
SOT-23-THIN
包装 :
编带
重量 :
1g
描述 :
DC-DC电源芯片 可调 4.5V~28V 596mV~28V 降压型 TSOT-23-6
库存 :
23112(起订量1,增量1)
批次 :
2年内
数量 :
X
0.808
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.808
--
3000+
¥0.75
--
30000+
产品参数
产品手册
产品概述

TPS54302DDCR参数

功能类型降压型输出类型可调
输入电压4.5V~28V输出电压596mV~28V
输出电流3A开关频率400kHz
工作温度-40℃~+125℃@(TJ)同步整流
输出通道数1拓扑结构降压式
开关管(内置/外置)内置

TPS54302DDCR手册

TPS54302DDCR概述

TPS54302DDCR 产品概述

一、产品简介

TPS54302DDCR 是德州仪器(Texas Instruments, TI)推出的一款高效能的降压型 DC-DC 转换器,使用表面贴装型(SMD)封装 SOT-23-THIN,适合各种空间有限的应用场合。这款芯片通过其优越的性能参数,如宽广的输入电压范围、高效的同步整流功能及可调输出电压,成为设计师在多个领域的理想选择。

二、关键技术参数

  • 工作温度:TPS54302DDCR 的工作温度范围为 -40°C 至 125°C,适合在极端环境下稳定运行。
  • 输入电压范围:该芯片支持的输入电压范围广泛,从 4.5V 到 28V,能适应各种电源条件,最大可以承受 28V 的输入电压。
  • 输出电压范围:其可调输出电压范围为 0.596V 至 28V,这一特点使其在多种应用中极具灵活性,可以满足不同负载需求。
  • 输出电流:最大输出电流可达 3A,这保证了在高负载条件下也能保持良好的性能。
  • 开关频率:TPS54302DDCR 的开关频率为 400kHz,较高的工作频率有助于减小外部电感器和电容器的尺寸,优化电路设计,同时提升了整体功率转换效率。
  • 同步整流器功能:内置的同步整流器设计提高了转换效率,减少了功率损耗,尤其适合长时间运行的应用。

三、应用领域

TPS54302DDCR 广泛适用于以下应用场合:

  1. 便携式电子产品:如智能手机、平板电脑、便携式音响等,能够为内部电源组件提供稳定的输入。
  2. 工业设备:在各种工业控制与自动化设备中,TPS54302DDCR 能够作为高性能电源为微控制器、传感器及其他外设供电。
  3. 通信设备:用于基站及其他通信设备中,为高性能计算和信号传输提供必要的稳定电源。
  4. 汽车电子:能够支持汽车电子产品的电源需求,尤其是在车载娱乐系统及导航设备中。

四、设计优势

  1. 高效率:TPS54302DDCR 的设计优化了能量传输效率,减少了热量产生,降低了散热需求,使系统更为可靠。
  2. 小型化设计:由于其较高的开关频率,外部元件可以显著减小,支持高密度电路板的设计。
  3. 出色的电磁兼容性(EMC):得益于其高效率及合理的布局设计,使得 TPS54302DDCR 可以在严格的电磁环境中工作而影响最小。
  4. 可调输出:通过简单的外部电阻网络可以实现对输出电压的精确调节,极大地方便了用户在不同应用中的适配。

五、总结

TPS54302DDCR 降压型 DC-DC 转换器凭借其多样的功能、超高的效率和可靠性,成为当前市场上极具竞争力的电源解决方案。无论是便携式设备、工业应用还是汽车电源系统,这款芯片都能有效满足不同的电源需求,为设计师提供出色的灵活性和性能表现。在设计现代电子产品时,选择 TPS54302DDCR 不仅可以优化产品功能,还能提升整体市场竞争力。
