BM04B-SRSS-TB(LF)(SN)

产品概述：BM04B-SRSS-TB(LF)(SN)

简介

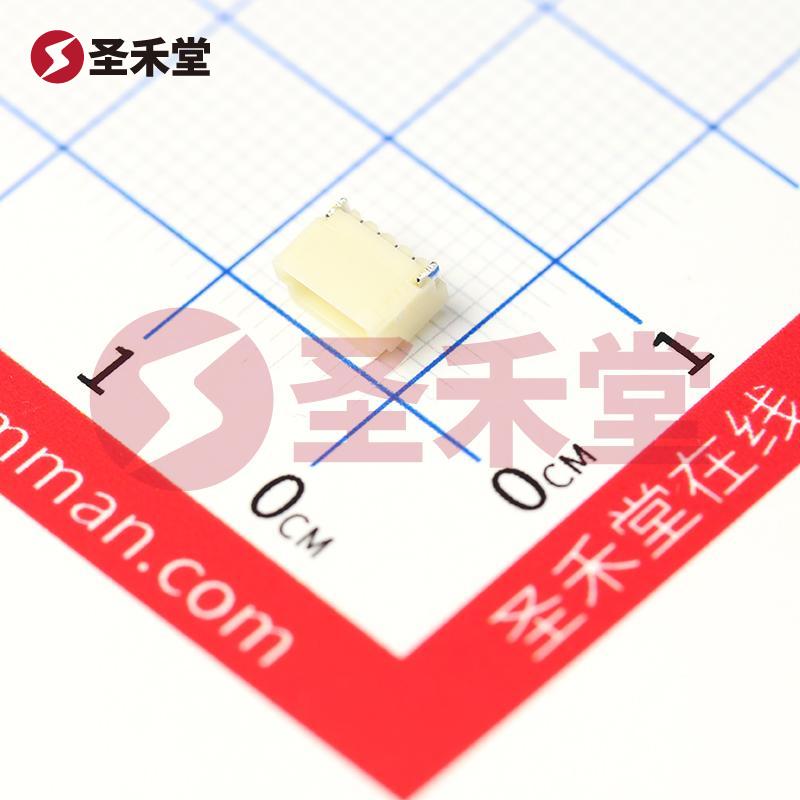

BM04B-SRSS-TB(LF)(SN) 是一款来自杰士科技（JST）的高性能表面贴装连接器，主要用于线对板的连接应用。该产品是 1x4P（四针一排）设计，间距为 1.00mm，适用于多种电子设备中的信号和电源传输，广泛应用于消费电子、汽车电子、工业设备等领域。

连接器类型

BM04B-SRSS-TB(LF)(SN) 被归类为接头连接器，具有简易的插拔特性，使维修和更换过程变得方便快捷。此系列的连接器设计旨在确保在正常工作条件下的可靠连接，能够有效降低接触电阻，从而提高整体的电气性能。

设计及材料

该连接器采用高品质的铜合金作为触头材料，确保了良好的电导率和耐用性。其触头表面经过锡处理，不仅增强了抗氧化能力，还进一步提高了连接的可靠性。绝缘部分选用聚酰胺（PA）和尼龙材料，具备良好的耐热性能和绝缘特性，其绝缘等级为UL94 V-0，符合安全标准，适用于各种苛刻的工作环境。

额定参数

• 额定电流：1A
• 额定电压：50V 这些额定值保障了连接器在一定的工作条件下安全稳定地运行，同时确保了其在日常电子设备中的应用。

温度范围

BM04B-SRSS-TB(LF)(SN) 的工作温度范围为 -25°C 到 85°C，表明其能适应各种温度环境，在更广泛的应用场合中保持性能稳定，确保其可靠性和耐用性。

安装与焊接

这款连接器为表面贴装型（SMD），其安装简单且更容易在PCB上进行自动化贴装，减少人工成本。采用焊接端接的方式，可以保证连接稳定，减少了因机械移动造成的接触不良问题。推挽式的紧固类型也使得连接器能够牢固锁定而不易脱落，确保了连接的安全性。

性能优势

1. 紧凑设计：仅有1.00mm的间距设计适用于空间有限的电子产品，小型化设计满足现代电子产品的需求。
2. 高可靠性：采用带遮蔽的设计与锡表面处理，能够有效抵御外部环境的干扰，保障连接的稳固性与可靠性。
3. 多功能性：适用于不同类型的电缆或导线，灵活的应用场景可满足客户的多样化需求。

应用场景

BM04B-SRSS-TB(LF)(SN) 连接器适合用于消费电子（如智能手机、平板电脑）、计算机外设、工业控制系统、汽车电子及其他多种领域。其稳定性、耐用性与高性价比使其成为理想解决方案。

封装与储存

该连接器的封装采用卷带（Reel）的形式，便于大规模生产和自动化设备的使用，简化了生产线的操作流程，同时减小了存储空间的需求。这种形式的包装不仅能保护连接器在运输及存储过程中的完整性，还有助于生产环节的高效运行。

总结

BM04B-SRSS-TB(LF)(SN) 是一款具有优越性能与高可靠性的连接器，适用于现代电子产品中越发紧凑设计的需求。它以其优异的结构设计与材料选择，确保了在各种应用环境下的稳定性，是连接器产品中的优选方案。无论是在消费电子还是在工业应用中，BM04B-SRSS-TB(LF)(SN) 都凭借其极佳的性能获得了广泛认可，能够为设计师及工程师提供强有力的支持。
