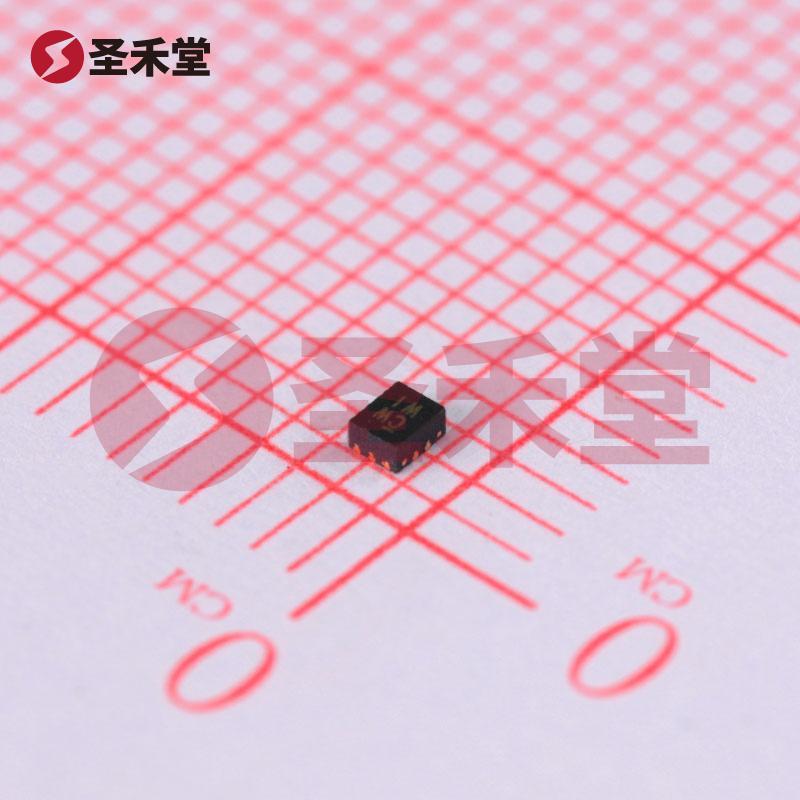

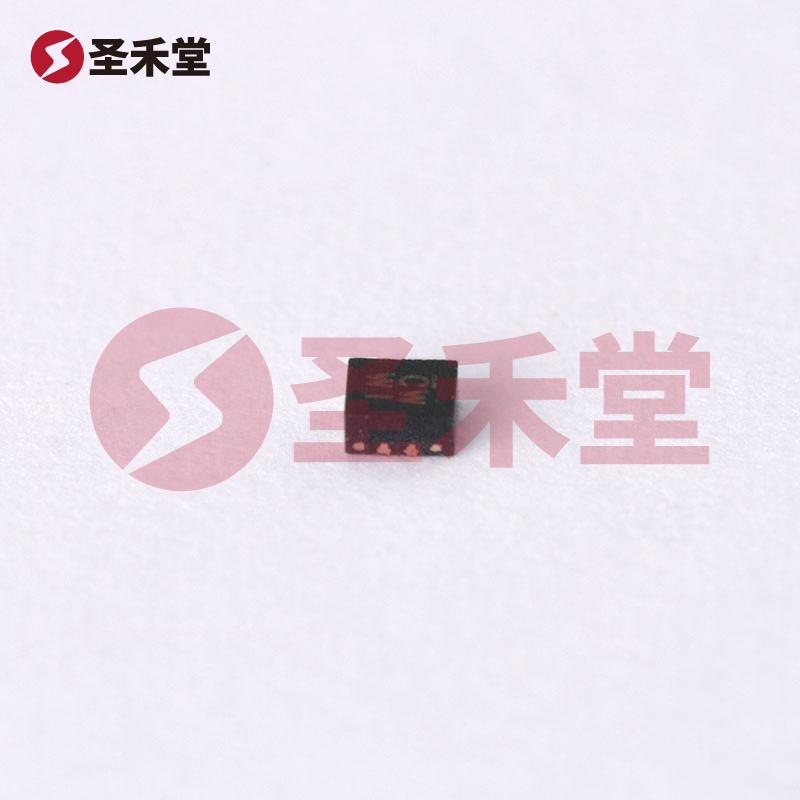

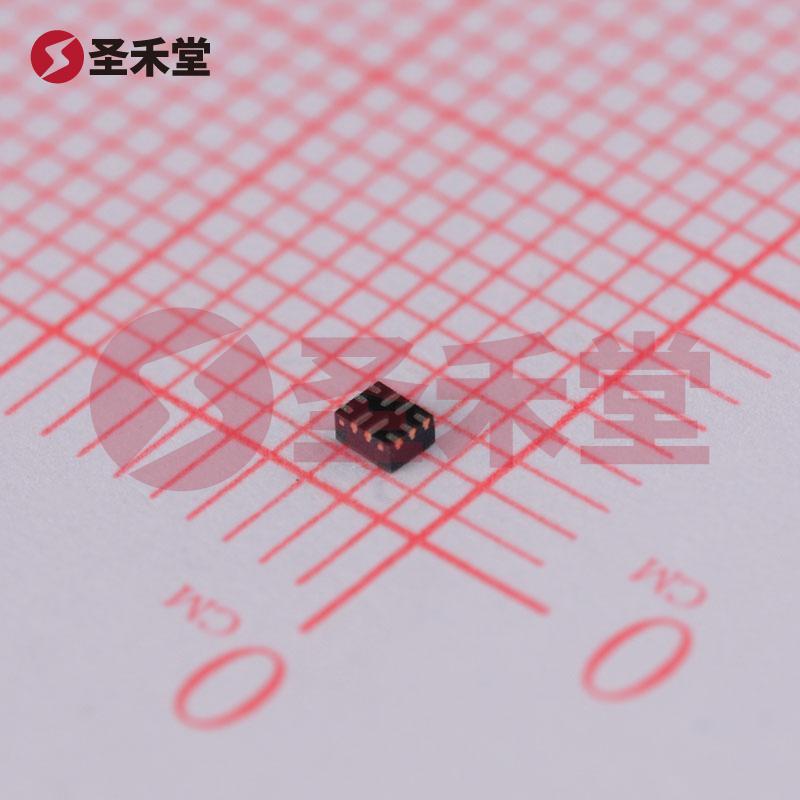

注：图像仅供参考，请参阅产品规格
PI3USB103ZLEX
- 商品编码： BM69415425复制
- 品牌： DIODES(美台)复制
- 封装： TQFN-10(1.3x1.6)复制
- 包装： 编带复制
- 重量： 0.027g复制
- 描述： 模拟开关/多路复用器 PI3USB103ZLEX复制
PI3USB103ZLEX参数
属性 | 参数值 |
|---|---|
| 开关电路 | 2:1 |
| 通道数 | 1 |
| 导通电阻(Ron) | 3Ω |
| 工作电压 | 2.7V~4.4V |
| 导通电容(Con) | 6pF |
| 导通时间(ton) | 60ns |
属性 | 参数值 |
|---|---|
| 关闭时间(toff) | 60ns |
| 带宽 | 400MHz |
| 工作温度 | -40℃~+85℃ |
| 传播延迟(tpd) | 250ps |
| 功能特性 | 双向模拟通道；断电隔离；故障保护 |
PI3USB103ZLEX手册
PI3USB103ZLEX概述
PI3USB103ZLEX 产品概述
PI3USB103ZLEX 是由美台半导体（DIODES）公司推出的一款高性能模拟开关/多路复用器，专门设计用于 USB 2.0 应用。这款器件在电信和消费电子等多个行业中具有广泛的应用前景，尤其是在需要高效信号切换的场合。其外形紧凑，采用 10-TQFN（1.3x1.6mm）的封装形式，适合表面贴装，能够在空间受限的设计中提供灵活的解决方案。
基本参数与特性
应用领域: PI3USB103ZLEX 主要应用于 USB 2.0 接口的多路复用和解复用电路。通过双向切换，它能够支持多个串行信号的路由，确保信号在不同设备或通道之间的顺利传输。
导通电阻: 本产品的最大导通电阻为 3 欧姆（标准），确保了信号传输过程中低的损耗和衰减，这对于保持信号的完整性特别重要。
电源电压范围: 器件的电源电压范围为 2.7V 至 4.4V，使其兼容多种工作电压的应用场景，进一步增强了其设计灵活性和适用性。
通道配置: PI3USB103ZLEX 是一个 2:1 的多路复用器，拥有单个通道，这使得它在实现多源信号选择时十分高效。设计人员可轻松实现不同信号之间的快速切换。
性能优势
双向性: 此器件支持双向信号传输，这意味着它不仅能够在输入信号之间进行选择，还可以在多个输出设备之间路由信号。这一特性使得其在各种动态应用中的能力更加突出。
低功耗: 基于其设计，PI3USB103ZLEX 在工作期间能够保持低功耗，适合节能环保的产品设计需求。这对于现代电子产品尤其重要，能够延长电池寿命并减少热量生成。
优异的信号完整性: 由于其低导通电阻和良好的设计工艺，PI3USB103ZLEX 能够提供卓越的信号完整性，确保信号在高速传输过程中的可靠性。
应用场景
PI3USB103ZLEX 适用于多种应用场景，包括：
- 消费电子: 诸如智能手机、平板电脑和其他便携式设备中，USB 连接的多路复用和信号切换。
- 计算机外围设备: 在打印机、扫描仪以及其他USB设备中，确保高效可靠的数据传输。
- 通信系统: 在需要灵活多路复用的网络系统和基站中，实现设备之间的可靠连接。
设计注意事项
在使用 PI3USB103ZLEX 进行电路设计时，设计者需要注意以下几点：
- 电源设计: 确保电源管理电路的稳定性，以满足器件的工作电压要求。
- 信号路径设计: 在印刷电路板(PCB)设计中，优化信号路径，以尽量减少信号损耗和干扰。
- 热管理: 尽管该器件功耗低，但在高频率应用中，设计时也需考虑散热问题。
结论
总的来说，PI3USB103ZLEX 是一款功能强大且灵活的模拟开关/多路复用器，专为高效、低功耗的 USB 2.0 应用设计。凭借其优越的性能和紧凑的封装，PI3USB103ZLEX 可以为各种电子设备提供高效的信号路由和切换解决方案。无论是在消费电子、计算机外围设备还是通信系统中，均能展现出其卓越的价值和应用潜力。
