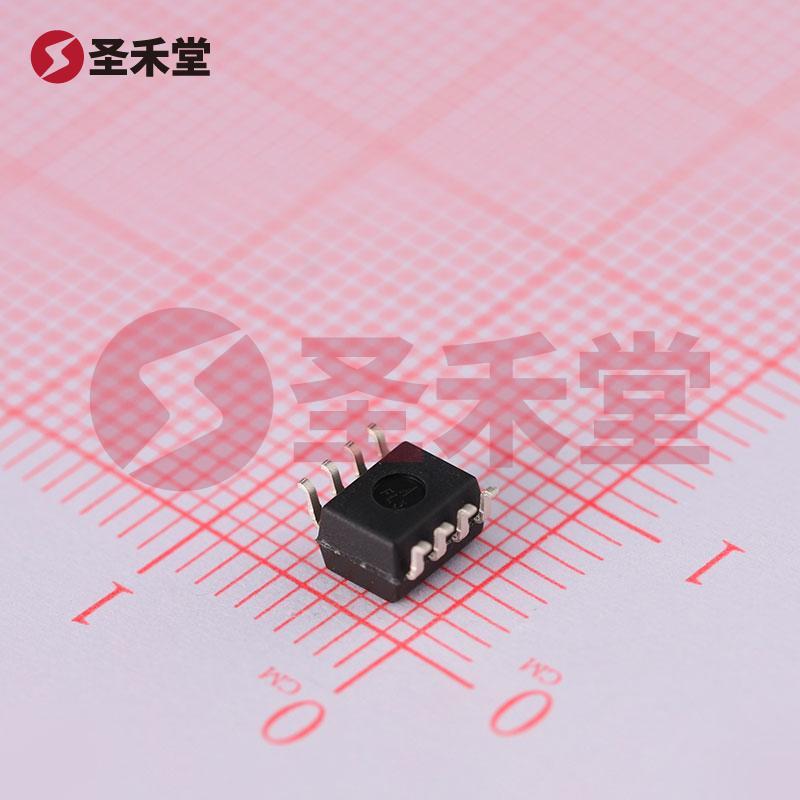

HCPL-0631-500E
- 商品编码： BM69415762复制
- 品牌： AVAGO(安华高)复制
- 封装： SO-8-150mil复制
- 包装： 编带复制
- 重量： 0.179g复制
- 描述： 逻辑输出光耦 4.5V~5.5V DC 10kV/us 3.75kV复制
HCPL-0631-500E参数
属性 | 参数值 |
|---|---|
| 输入类型 | DC |
| 工作电压 | 4.5V~5.5V |
| 隔离电压(Vrms) | 3.75kV |
| CMTI(kV/us) | 15kV/us |
| 传输速率 | 10Mbps |
| 通道数 | 1 |
| 工作温度 | -40℃~+85℃ |
| 传播延迟 tpLH | 20ns |
属性 | 参数值 |
|---|---|
| 传播延迟 tpHL | 25ns |
| 输入阈值电流(FH) | 5mA |
| 输出电流 | 50mA |
| 耗散功率(Pd) | 85mW |
| 正向压降(Vf) | 1.4V |
| 直流反向耐压(Vr) | 5V |
| 功能特性 | 输出使能控制；开集电极输出 |
HCPL-0631-500E手册
HCPL-0631-500E概述
HCPL-0631-500E 产品概述
一、概述
HCPL-0631-500E 是由全球知名的电子元器件制造商 Avago Technologies（安华高）生产的一款高性能逻辑输出光耦合器。它采用了 SO-8-150mil 封装，提供了出色的电气性能、耐压能力，并且适用于多种工业和消费类应用。其设计旨在有效实现输入与输出之间的电气隔离，确保信号的完整性，同时提高系统的安全性。
二、主要特性
电源电压范围：HCPL-0631-500E 的工作电源电压范围为 4.5V 至 5.5V DC，使其能够在大多数逻辑电平电路中使用，提供了更大的灵活性。
高速度：该光耦的转速高达 10kV/us，能够迅速地传输高速信号，非常适合高速数据传输的需求。这使其在通信用途、传感器和工业控制系统中非常受欢迎。
耐压能力：HCPL-0631-500E 具有高达 3.75kV 的隔离电压，确保在不同电位之间有良好的电气绝缘能力。这保证了在高电压操作环境下设备的安全性。
优秀的传输特性：通过优化的光传输和接收设计，HCPL-0631-500E 提供了良好的信号传输和高增益特性，确保即使在恶劣环境下也能保持稳定的输出。
封装类型：该器件采用 SO-8-150mil 封装，体积小巧，适合高密度组件应用，并且设计成易于贴装，增强了PCB布局的灵活性。
三、应用领域
HCPL-0631-500E 可广泛应用于以下领域：
工业自动化：在工业自动控制系统中，它可用于传感器接口、控制信号传输和报警系统的隔离，增强系统的可靠性与安全性。
数据通信设备：在高速数据通信系统中，HCPL-0631-500E 可以作为信号隔离和变换，确保数据完整传输，避免信号由于干扰和地电位差而导致的错误。
消费电子产品：在消费电子中，诸如家庭自动化、智能家居设备中，HCPL-0631-500E 可确保电子组件和通信模块之间的有效隔离，提升设备的稳定性。
医疗设备：此光耦的绝缘特性使其在某些医疗设备中得以应用，以隔离高电压部分与低电压控制电路，保护患者及设备安全。
电源管理：在开关电源、UPS 和电源适配器中，HCPL-0631-500E 可用于输出和控制电路之间的有效隔离，同时保证信号的传输。
四、总结
HCPL-0631-500E 是一款多功能、性能优越的逻辑输出光耦合器，凭借其优秀的电源电压范围、高速传输、强大的隔离能力和小巧的封装设计，成为众多工业、消费电子和通信领域的理想选择。无论是在设计初期的信号隔离和保护，还是在成品中的功能实现，HCPL-0631-500E 都能提供可靠的支持，是现代电子设备中不可或缺的元器件之一。
