16ZLH100MEFC5X11
16ZLH100MEFC5X11参数
| 工作温度 | -40°C ~ 105°C | 阻抗 | 220 mOhms |
| 高度 - 安装（最大值） | 0.492"（12.50mm） | 安装类型 | 通孔 |
| 大小 / 尺寸 | 0.197" 直径（5.00mm） | 容差 | ±20% |
| 应用 | 通用 | 极化 | 极化 |
| 不同低频时纹波电流 | 172.5mA @ 120Hz | 不同高频时纹波电流 | 345mA @ 100kHz |
| 电压 - 额定 | 16V | 不同温度时使用寿命 | 105°C 时为 6000 小时 |
| 电容 | 100µF | 引线间距 | 0.079"（2.00mm） |
16ZLH100MEFC5X11手册
16ZLH100MEFC5X11概述

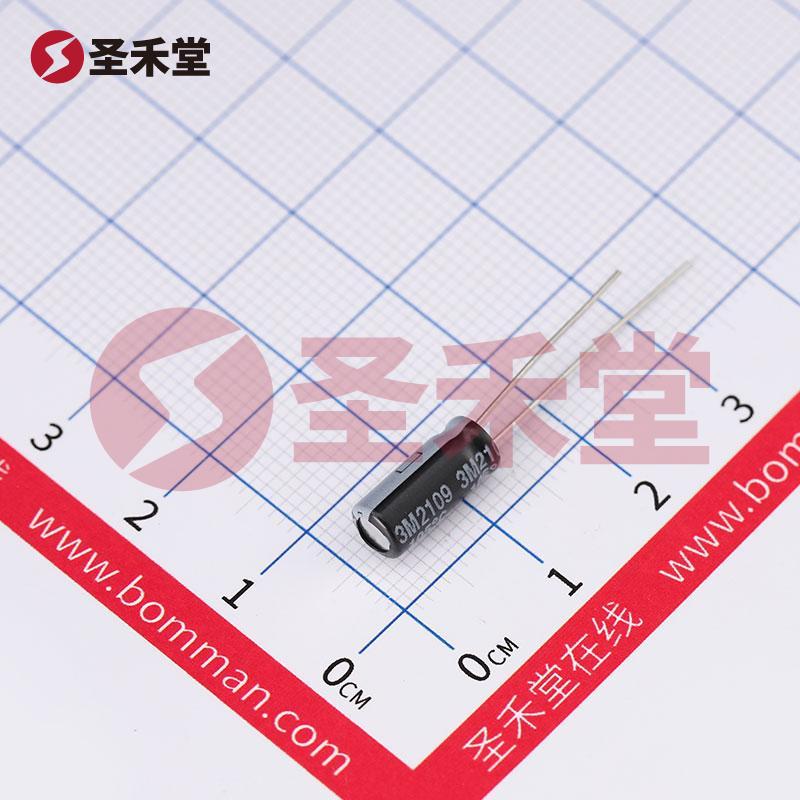

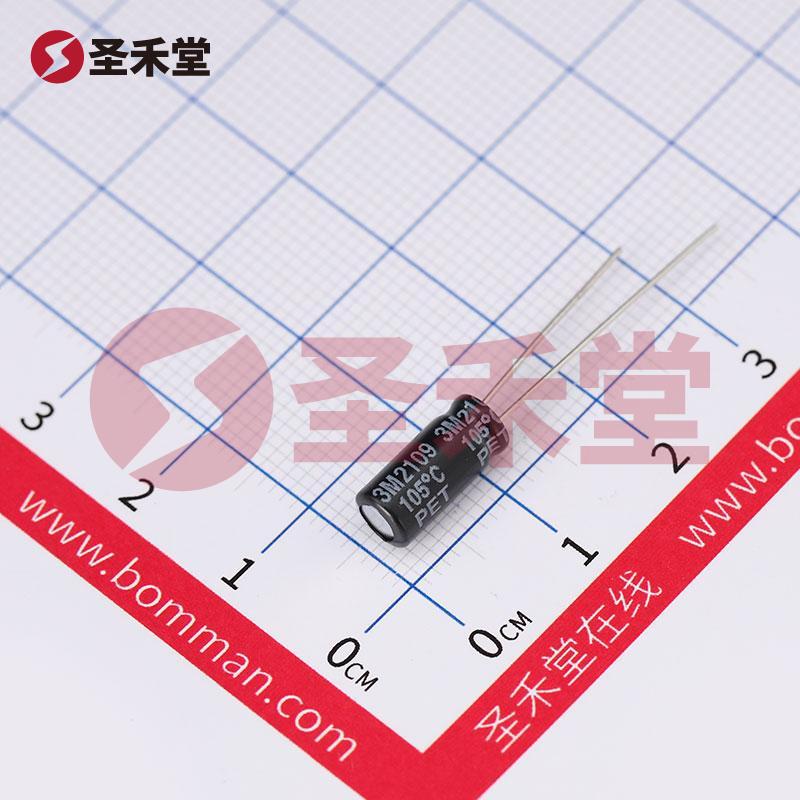

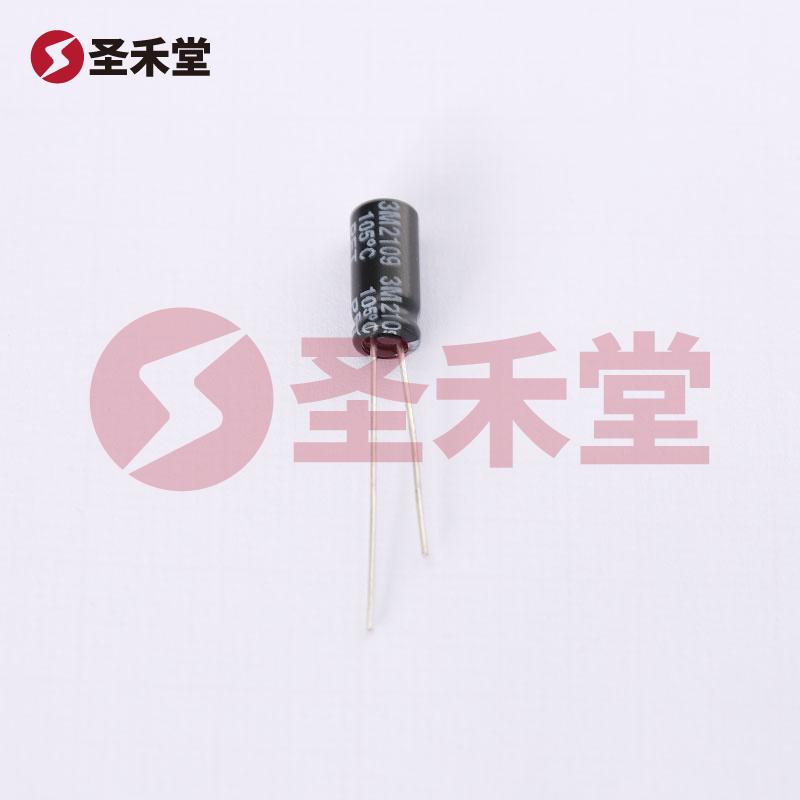

产品概述：16ZLH100MEFC5X11 铝电解电容
一、基本信息
16ZLH100MEFC5X11 是一款由日本 Rubycon（红宝石）公司制造的直插式铝电解电容器，具有较高的可靠性和适用性。该电容采用通孔安装方式，符合现代电子设备的广泛要求。其参数配置和性能使其适用于多种电子应用场景，包括但不限于电源管理、滤波和信号耦合等。
二、主要规格
- 工作温度范围: -40°C ~ 105°C
- 额定电压: 16V
- 电容值: 100µF
- 容差: ±20%
- 极化: 极化电容
- 高度（最大值）: 0.492"（12.50mm）
- 直径: 0.197"（5.00mm）
- 引线间距: 0.079"（2.00mm）
- 阻抗: 220 mΩ
- 不同低频时的纹波电流: 172.5mA @ 120Hz
- 不同高频时的纹波电流: 345mA @ 100kHz
- 使用寿命: 在105°C下可工作6000小时
三、产品特点
高温性能: 本产品在工作温度高达105°C的环境中仍能保持良好的电气性能，适合高负载、高温度的应用场景。这种高温能力使其在汽车电子、工业设备及其他对环境要求严格的场合中广泛应用。
优良的纹波电流承受能力: 本电容在高频条件下能够支撑高达345mA的纹波电流，这意味着其能够在快速变化的电流条件下提供稳定的性能，在开关电源及高频电路中尤为重要。
稳定的电容值: 100µF的电容值以及±20%的容差范围，确保了在大多数应用中能够提供可靠的电源滤波和耦合功能，使其在市场中具备广泛的适应性。
紧凑的设计: 5x11mm的封装尺寸使得该电容器在空间有限的电路设计中也能得到有效应用。其小巧的体积便于与其他元件协同布局，从而减少整机的体积。
优秀的高频性能: 由于其在100kHz频率下的优异性能，16ZLH100MEFC5X11非常适合用于数字电路以及高频开关电源。这种特性进一步拓宽了其应用领域。
四、应用场景
开关电源: 由于其高频性能及良好的纹波电流承受能力，该电容器常被用于开关电源电路中，可以有效减少电源输出的纹波和噪声，提升电源的稳定性。
滤波电路: 在音频和视频设备的滤波电路中，使用此类电容器能够有效提高信号的清晰度和稳定性。
汽车电子: 该电容的高温工作范围和可靠性使其成为汽车电子设备（如车载充电器、导航系统等）中的理想选择，能够承受车辆运行中的高温和震动环境。
工业设备: 工业控制系统经常需要在严苛环境下工作，16ZLH100MEFC5X11电容器的耐温特性和长寿命使其适合用于电机驱动、电源管理等应用。
五、总结
16ZLH100MEFC5X11 铝电解电容是一款性能优越、可靠性高的电子元件，具有广泛的应用场景和良好的市场前景。其绝佳的温度适应性和高频表现，使其在众多电子电气设备中尤为重要。Rubycon品牌的精湛工艺和质量保证，为客户提供了优秀的选择，使其成为各类电子设计应用中的首选元器件。
