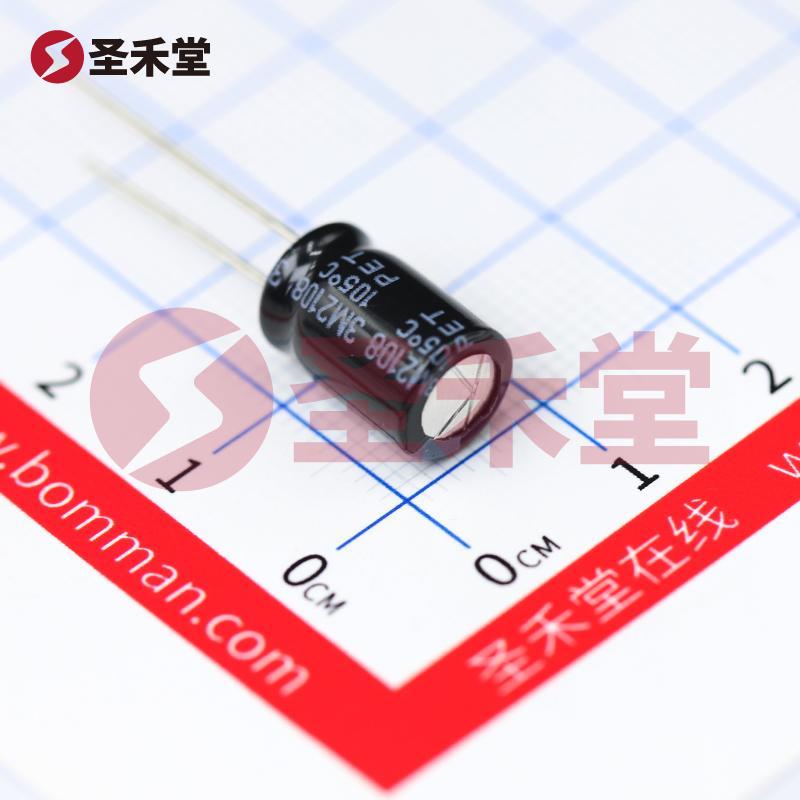

注：图像仅供参考，请参阅产品规格
25ZLH330MEFC8X11.5
- 商品编码： BM69416321复制
- 品牌： rubycon(红宝石)复制
- 封装： 插件,D8xL11.5mm复制
- 包装： 袋装复制
- 重量： 1.13g复制
- 描述： 直插铝电解电容 25V ±20% 945mA@100kHz 330uF复制
25ZLH330MEFC8X11.5参数
属性 | 参数值 |
|---|---|
| 容值 | 330uF |
| 精度 | ±20% |
| 额定电压 | 25V |
| 纹波电流 | 945mA@100kHz |
| 等效串联电阻(ESR) | 56mΩ@100kHz |
属性 | 参数值 |
|---|---|
| 脚间距 | 3.5mm |
| 电容体直径 | 8mm |
| 电容体长度 | 11.5mm |
| 工作寿命 | 8000hrs@105℃ |
| 工作温度 | -40℃~+105℃ |
25ZLH330MEFC8X11.5手册
25ZLH330MEFC8X11.5概述
25ZLH330MEFC8X11.5 产品概述
概述
25ZLH330MEFC8X11.5是一款高性能的铝电解电容，适用于广泛的电子应用。轴向接线的设计使得其在电路板上的安装和连接简便，为工程师和设计师在设计和布线时提供了便利。其主要特点包括可靠的性能、较长的使用寿命以及优良的温度和频率特性，使得其成为现代电子设备中不可或缺的元器件之一。该电容的主要应用领域包括消费电子、电源管理、工业设备及音频设备等。
规格参数
- 额定电压：25V
- 电容值：330µF
- 使用温度范围：-40°C ~ 105°C
- 安装类型：通孔（插件）
- 尺寸：直径0.315"（8.00mm），高度最大0.512"（13.00mm）
- 容差：±20%
- 阻抗：56 mΩ
- 极化类型：极化
- 引线间距：0.138"（3.50mm）
- 不同高频时的纹波电流：945mA（@100kHz）
- 不同低频时的纹波电流：519.75mA（@120Hz）
- 使用寿命：在105°C环境下可达到8000小时
性能特性
25ZLH330MEFC8X11.5铝电解电容的一项显著特性是其优越的纹波电流承载能力。945mA的高频纹波电流能力使其在高频应用中表现出色，适合处理较大幅度的电流波动。对于需要稳定性和可靠性并重的应用场合，该电容的选择尤为理想。
其在恶劣环境下的工作温度范围（-40°C至105°C）意味着该电容能够满足不同应用场合的需求，尤其是工业设备和轨道交通等对温度有严格要求的领域。即使在高温条件下，该电容仍可维持其性能，这使得其在需要高温操作的系统中得到广泛使用。
寿命与可靠性
25ZLH330MEFC8X11.5 的长使用寿命是其另一重要优势。在高温（105°C）环境下，这款电容能够持续工作8000小时，这显示出其在严苛条件下的可靠性。当考虑到使用寿命时，这种性能保证能够有效降低设备维护频率，优化总体系统设计，并降低更换频率与成本。
应用领域
25ZLH330MEFC8X11.5广泛适用于各种电子电路，包括但不限于：
- 电源管理：稳压电源、开关电源、直流-直流转换器等。
- 消费电子：手机、电视、音响设备等需要高稳定性的供电系统。
- 音频设备：高保真音响系统中，电容能有效滤除杂讯，提高音质。
- 工业设备：在温度变化大、环境苛刻的情况下，依然能够表现出色。
- Frequency Converters：在频率转换器芯片中提供平稳电压输出。
综上所述，25ZLH330MEFC8X11.5铝电解电容以其高效的电气性能、优秀的热稳定性及长久的实用寿命而成为电子设计领域的重要选择。无论是在高频应用还是极端环境下，其稳定的电容和出色的纹波电流能力都为各类产品提供了强有力的支持，是现代电路设计中不可或缺的元器件之一。对于任何追求高可靠性和长期稳定性的项目，选用该电容无疑是明智之举。
