S4B-ZR(LF)(SN) 产品实物图片
S4B-ZR(LF)(SN) 产品实物图片
商品图片1

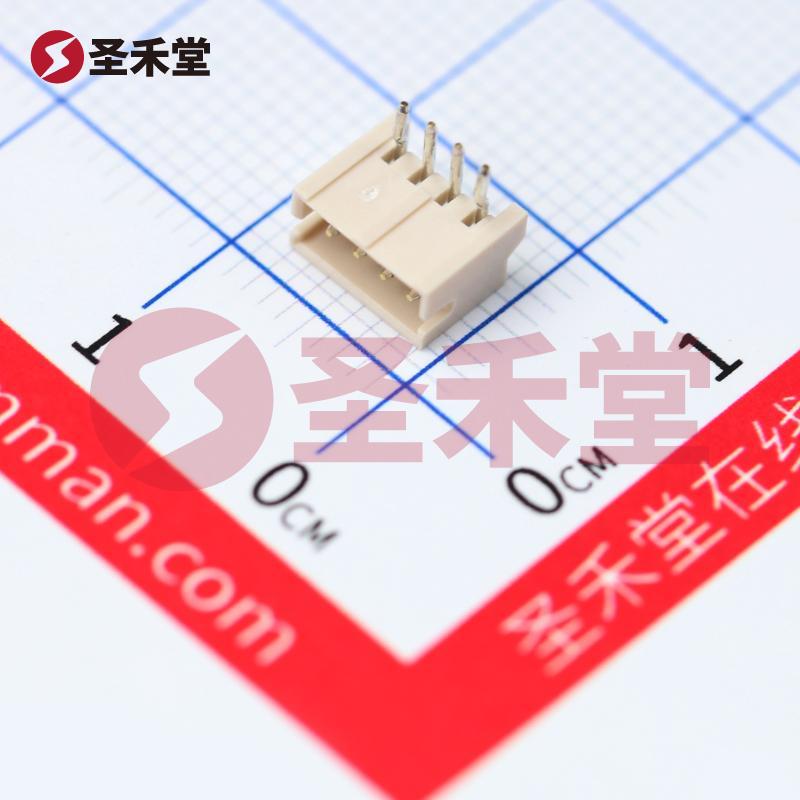

商品图片2

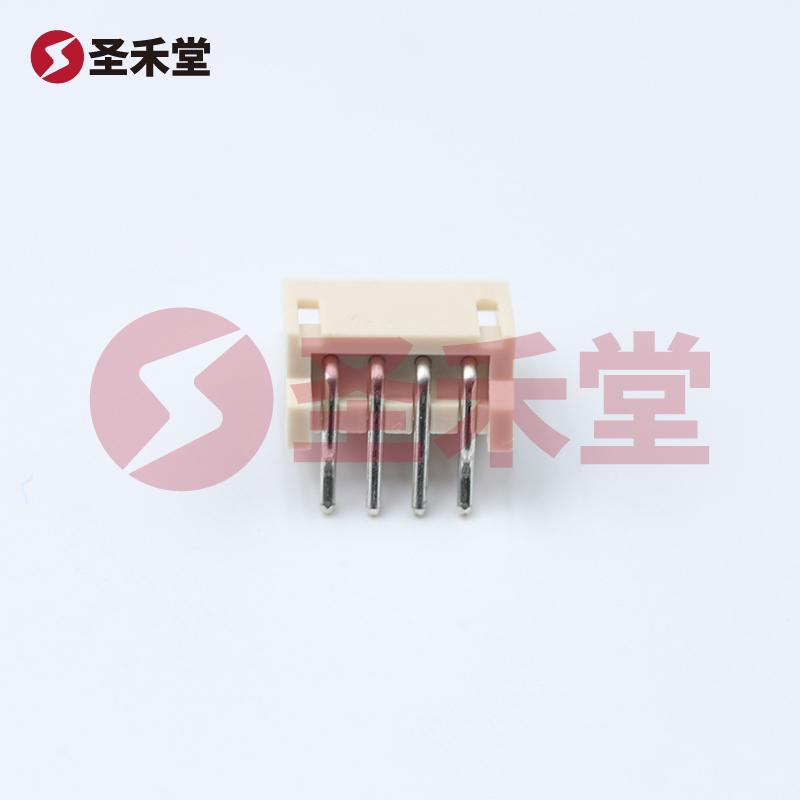

商品图片3
注:图像仅供参考,请参阅产品规格

S4B-ZR(LF)(SN)

商品编码: BM69416576
品牌 :
JST
封装 :
Through Hole,P=1.5mm
包装 :
袋装
重量 :
-
描述 :
线对板针座 1x4P ZH 弯插,P=1.5mm
库存 :
9(起订量1,增量1)
批次 :
22+
数量 :
X
0.698
按整 :
袋(1袋有2000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.698
--
100+
¥0.436
--
1000+
¥0.38
--
2000+
¥0.33
--
30000+
产品参数
产品手册
产品概述

S4B-ZR(LF)(SN)参数

连接器类型接头触头类型公形引脚
间距 - 配接0.059"(1.50mm)针位数4
排数1加载的针位数所有
样式板至电缆/导线护罩带遮蔽 - 4 墙
安装类型通孔,直角端接压接,焊接
紧固类型销锁接触长度 - 配接0.094"(2.40mm)
接触长度 - 柱0.106"(2.69mm)绝缘高度0.146"(3.70mm)
触头形状圆形触头表面处理 - 配接
触头表面处理 - 柱触头材料黄铜
绝缘材料聚酰胺(PA66),尼龙 6/6,玻璃纤维增强型工作温度-25°C ~ 85°C
材料可燃性等级UL94 V-0绝缘颜色天然
额定电流(安培)1A额定电压50V

S4B-ZR(LF)(SN)手册

empty-page
无数据

S4B-ZR(LF)(SN)概述

S4B-ZR(LF)(SN) 产品概述

产品概述

S4B-ZR(LF)(SN) 是一款高性能的接头连接器,专为设备与电路之间的可靠连接而设计。此连接器采用通孔安装方式,适用于需要将电缆或导线与电路板紧密连接的各种应用场景。其间距为 1.50mm,针位数为 4,设计简洁紧凑,适合空间有限的电子设备。

技术规格

  • 连接器类型: 接头
  • 触头类型: 公形引脚
  • 间距: 0.059"(1.50mm)
  • 针位数: 4
  • 排数: 1
  • 样式: 板至电缆/导线
  • 护罩: 带遮蔽 - 4 墙
  • 安装类型: 通孔,直角
  • 端接: 压接,焊接
  • 紧固类型: 销锁
  • 额定电流: 1A
  • 额定电压: 50V
  • 工作温度范围: -25°C ~ 85°C
  • 材料: 接触材料为黄铜,绝缘材料为聚酰胺(PA66)、尼龙 6/6 和玻璃纤维增强型。
  • 接触表面处理: 锡
  • 绝缘高度: 0.146"(3.70mm)
  • 接触长度: 配接为0.094"(2.40mm),柱为0.106"(2.69mm)
  • 材料可燃性等级: UL94 V-0
  • 绝缘颜色: 自然色

应用领域

S4B-ZR(LF)(SN) 连接器由于其高效的电气性能和优异的环境适应性,广泛应用于多个领域,包括但不限于:

  • 消费电子: 例如手机、平板电脑、便携式音响等日常电子产品。
  • 工业设备: 在各类工业控制系统、自动化设备中,提供可靠的连接。
  • 通讯设备: 用于路由器、交换机和其他网络设备中。
  • 汽车电子: 在汽车内部电子系统中使用,确保稳定的电气连接。

产品优点

  1. 紧凑设计: 小巧的间距设计,使得该连接器特别适合空间受限的应用环境,能够优化电子产品内部布局。
  2. 多种端接方式: 支持压接和焊接两种端接方式,便于根据不同的设计需求进行选择。
  3. 耐用材质: 黄铜的接触材料和增强型聚酰胺绝缘材料,确保连接器在长时间使用下仍能够维持稳定的性能。
  4. 广泛的工作温度范围: -25°C 到 85°C 的工作温度范围,使其能够适应多种环境条件。
  5. UL 94 V-0 级别材料: 高可燃性等级确保了在极端情况下的安全性。

总结

作为一款高效且可靠的连接解决方案,S4B-ZR(LF)(SN) 连接器凭借其先进的设计和优质的材料选用,能够在多种应用中提供稳定的电气连接。无论是在消费电子还是工业设备中,这一产品都能发挥出其优势,为各类电子产品的正常运行保驾护航。选择 S4B-ZR(LF)(SN) 连接器,相信将为您的设备提供出色的电气性能和长久的连接稳定性。
