SN74LVC1G86DCKR

产品概述：SN74LVC1G86DCKR

一、产品简介

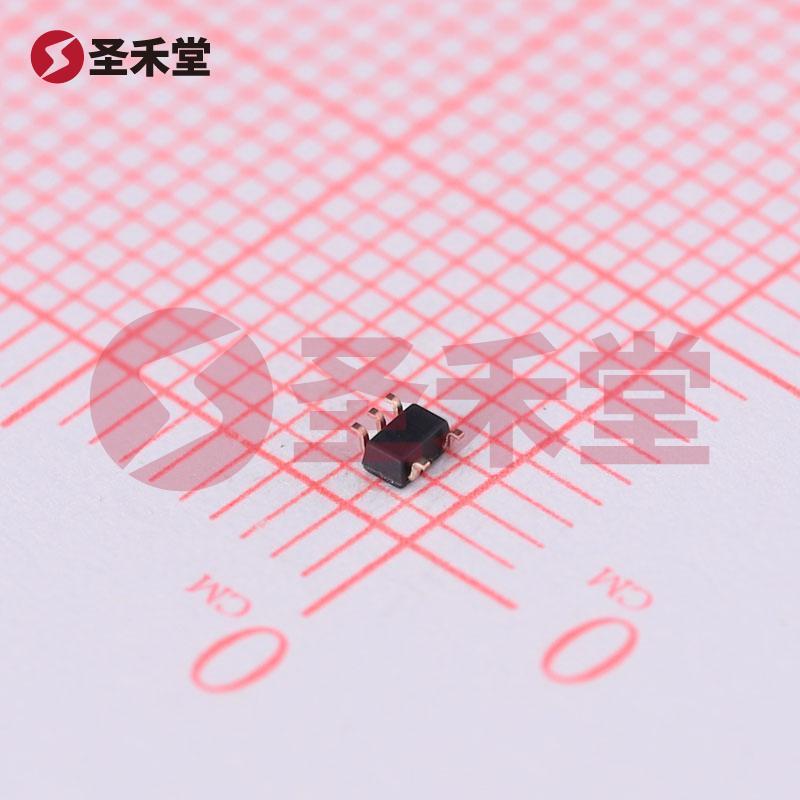

SN74LVC1G86DCKR 是由德州仪器（Texas Instruments）推出的一款高性能单通道异或门（XOR gate）集成电路。它采用表面贴装型封装，型号为 SC-70-5，适用于低电压和高速数字电路的应用。这款 IC 具有广泛的工作电压范围和优异的电性能，适合用于多种低功耗电子设备中。

二、主要特点

1. 逻辑类型与功能：

   • 该器件实现了异或（XOR）逻辑函数，能够根据输入信号的不同组合输出相应的结果。在输入端两个信号相同时，输出为低电平；在输入信号不同时，输出则为高电平。这一特性在数字信号处理、数据加密、数字运算等领域具有重要应用。

2. 工作电压范围：

   • SN74LVC1G86DCKR 工作电压范围为 1.65V 至 5.5V，使其能够在多种电源条件下稳定运行。这一设计使得器件可以灵活应用于从低压到标准逻辑电压的多种电气环境。

3. 输入与输出特性：

   • 该器件具有两个输入端，最大输出电流为 32mA，能够有效驱动负载。同时，其输出电平逻辑电平高（V_H）为 1.7V 至 2V，逻辑电平低（V_L）为 0.7V 至 0.8V，确保在多种条件下均能达到良好的兼容性。

4. 传播延迟与静态电流：

   • 此器件在 5V 供电、50pF 负载条件下的最大传播延迟为 4ns，表现出极快的响应速度，非常适合高速逻辑电路的需求。此外，其静态电流最大为 10µA，意味着在待机状态下能有效降低能耗，适合于电池供电的设计。

5. 工作温度范围：

   • SN74LVC1G86DCKR 的工作温度范围为 -40°C 至 125°C。这一特性使得该 IC 能够在严苛的环境下稳定运行，适合用于工业、汽车电子等领域。

三、应用场景

由于其出色的电气特性和广泛的工作条件，SN74LVC1G86DCKR 可广泛应用于以下领域：

• 汽车电子：在汽车中，定制的逻辑电路是必不可少的。氛围监控系统、数字信号处理以及娱乐系统中，均可看到其身影。
• 消费电子：手机、平板电脑、智能家居设备等消费者产品中，对功耗和响应速度的需求越来越高，SN74LVC1G86DCKR 能够满足这些条件。
• 工业控制：在各种自动化设备中，需要高效和可靠的逻辑控制，使用异或门逻辑进行数据处理和控制信号传递非常重要。
• 通信设备：在数据传输和错误检测中，异或逻辑门也是关键的构件，用于确保数据的一致性和准确性。

四、总结

SN74LVC1G86DCKR 是一款高度集成的单通道异或门 IC，凭借优越的电气性能和出众的可靠性，能够满足现代电子产品在速度、功耗和环境适应性等多方面的要求。其灵活的应用场景使得该器件成为设计师们在数字电路设计中不可或缺的选择之一。通过了解此产品的特性与优势，设计人员可以更灵活地应用于实际项目中，实现高效、安全、可靠的电路设计。
