SN74LVC3G14DCUR

SN74LVC3G14DCUR 产品概述

概述

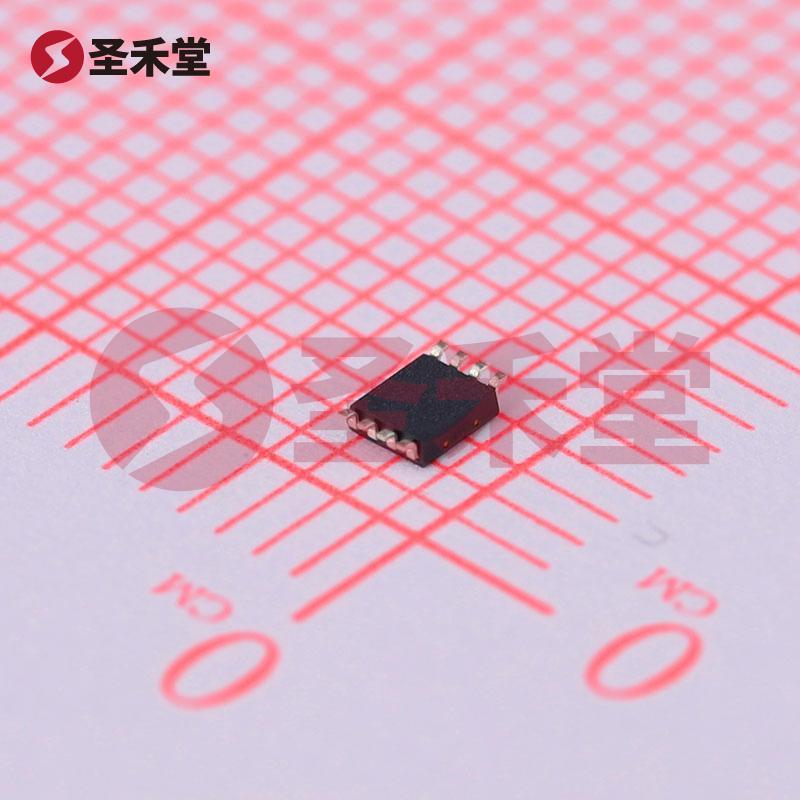

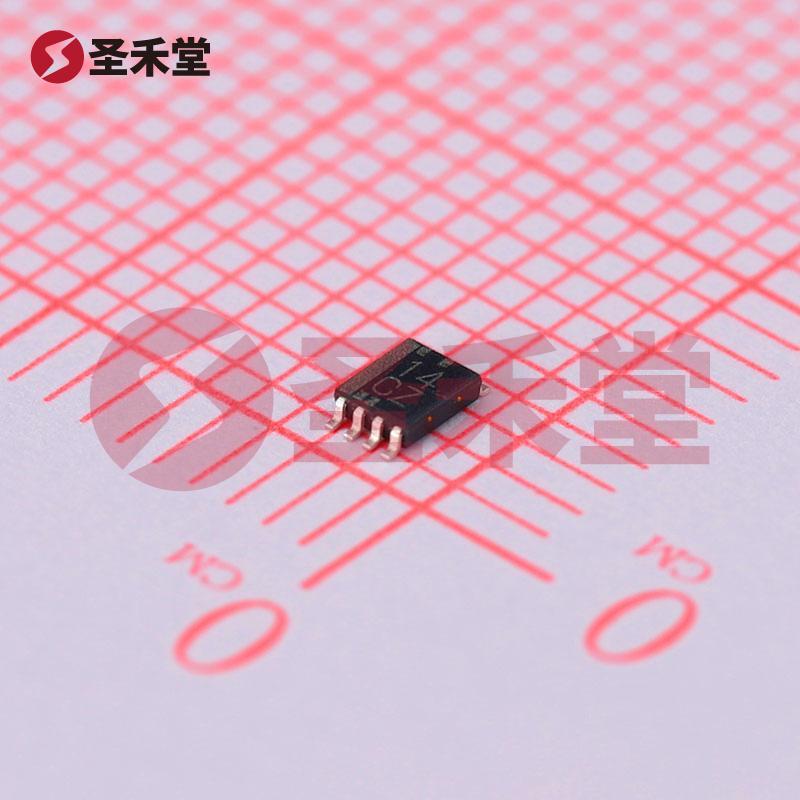

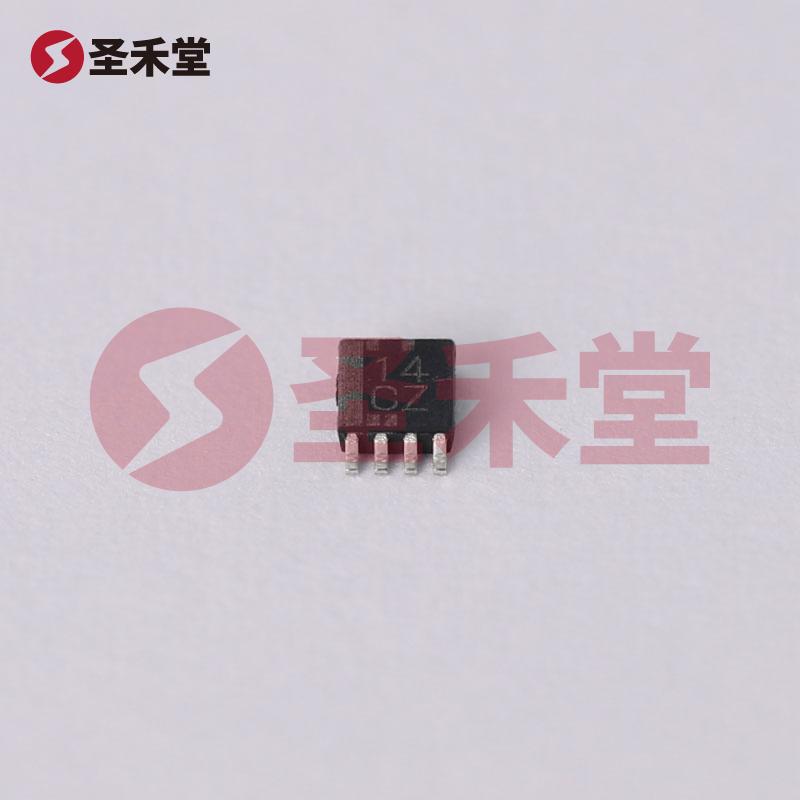

SN74LVC3G14DCUR 是由德州仪器（TI）生产的一款高性能、低功耗的三通道施密特触发器反相器。该器件采用表面贴装封装（8-VSSOP），适用于需要小型化和高效能的电子应用。凭借其宽广的工作电压范围、极低的静态电流消耗及快速的传播延迟特性，SN74LVC3G14DCUR 在消费电子、通信设备和工业控制系统等领域中扮演着至关重要的角色。

主要特性

1. 逻辑特性: SN74LVC3G14DCUR 的主要功能为反相，具有施密特触发器特性，能够改善输入信号的噪声免疫力和上升/下降沿的斜率。这种特性使其在逻辑电路中更为可靠，尤其在有干扰或不稳定信号的环境下表现更佳。

2. 电压和电流规格:

   • 工作电压范围: 该器件支持的工作电压范围为1.65V 至 5.5V，非常适合于低电压应用。
   • 逻辑电平: 在高逻辑电平下，输入电压在 1.4V 到 3.7V 之间，而低逻辑电平则在 0.3V 到 1.4V 之间，这为各类CMOS、TTL 逻辑电平的兼容提供了良好的基础。
   • 电流规格: 在输出时，该器件额定输出电流为32mA，每个通道均具备相同的输出能力。此外，其最大静态电流仅为10µA，有助于提高电池驱动设备的能效。

3. 性能参数:

   • 传播延迟: 在5V供电以及50pF负载条件下，SN74LVC3G14 的最大传播延迟为4.3ns，这标志着其适用于高速数字电路，一旦逻辑状态发生变化，能够迅速产生响应。
   • 输入数量: 此器件内部集成了3个施密特触发器，也可以通过单独的逻辑通道来实现多路信号处理。

4. 工作环境: SN74LVC3G14DCUR 在-40°C 到 125°C 的宽温范围内均可正常工作，确保即使在极端环境下也能保持稳定的性能，适合于工业、汽车等领域的应用。

应用领域

SN74LVC3G14DCUR 的应用领域非常广泛，主要包括：

• 消费电子产品: 例如智能手机、平板电脑及其他便携式设备中，用于信号处理和逻辑控制。
• 通信设备: 在数据传输设备、网络交换机和路由器中，有助于提高信号的稳定性及传输效率。
• 工业控制系统: 适合用于各种传感器接口和执行机构的控制，确保系统的可靠性。

结论

SN74LVC3G14DCUR 是一款在逻辑电平转换和信号处理方面具备优势的反相器，凭借其卓越的性能参数和灵活的应用场景，使其成为现代电子设计中不可或缺的重要组成部分。无论是在高频应用还是低功耗设计中，SN74LVC3G14DCUR 都能够提供极大的设计灵活性和可靠性，帮助工程师在不断变化的市场需求中实现创新与突破。
