TLV271IDBVR复制

TLV271IDBVR 产品概述

1. 产品简介

TLV271IDBVR是德州仪器（Texas Instruments, TI）提供的一款高性能运算放大器，具有单路（单通道）CMOS设计，广泛应用于要求低功耗、高精度信号处理的电子电路中。其表面贴装的SOT-23-5封装使其非常适合现代电子设备的紧凑设计，能够满足对板级空间和电气性能的高要求。

2. 主要特点

• 放大器类型：CMOS运算放大器，具有低输入偏置电流和低噪声特性，使其非常适合高阻抗信号的处理。
• 电路数：单路设计，简化了电路布局，适用于基于单一信号通道的应用。
• 输出来能力：具备满摆幅输出，确保可以驱动接在其后面的负载设备，输出范围能够覆盖供电范围。
• 增益带宽积：3MHz，允许在中频范围内进行稳定的增益控制，适用于宽频率信号处理应用。
• 压摆率：具有2.6V/µs的压摆率，适合处理变化较快的信号，保证了高动态性能。
• 输入特性：极低的输入偏置电流（仅1pA）和电压补偿（500µV），确保在精密测量和传感器接入时的不失真传输。
• 电源要求：支持多种供电电压（单电源2.7V至16V或双电源±1.35V至8V），增大了其在不同应用中的灵活性。
• 功耗：在625µA的供电电流下，保持良好的工作效率，适用于便携式和低功耗设备。
• 工作温度范围：-40°C至125°C的宽温度范围，适应各种苛刻的环境条件，使其非常适合工业与汽车电子应用。

3. 应用场景

TLV271IDBVR运算放大器因其优越的性能，适用于多种应用场合，包括：

• 信号调理：在传感器信号处理电路中，用于放大和过滤微弱信号，例如温度传感器、压力传感器和其他传感器系统。
• 精密仪器：用于医疗设备、测试和测量仪器等要求高精度、高线性度的设备中。
• 音频处理：可以用于音频信号处理和过滤电路，提供清晰的音质。
• 通信设备：适合在无线设备和网络交换器中使用，确保信号的完整性和及时处理。
• 汽车电子：因其高温稳定性，被广泛应用在汽车的感应器和控制系统中。

4. 封装与焊接

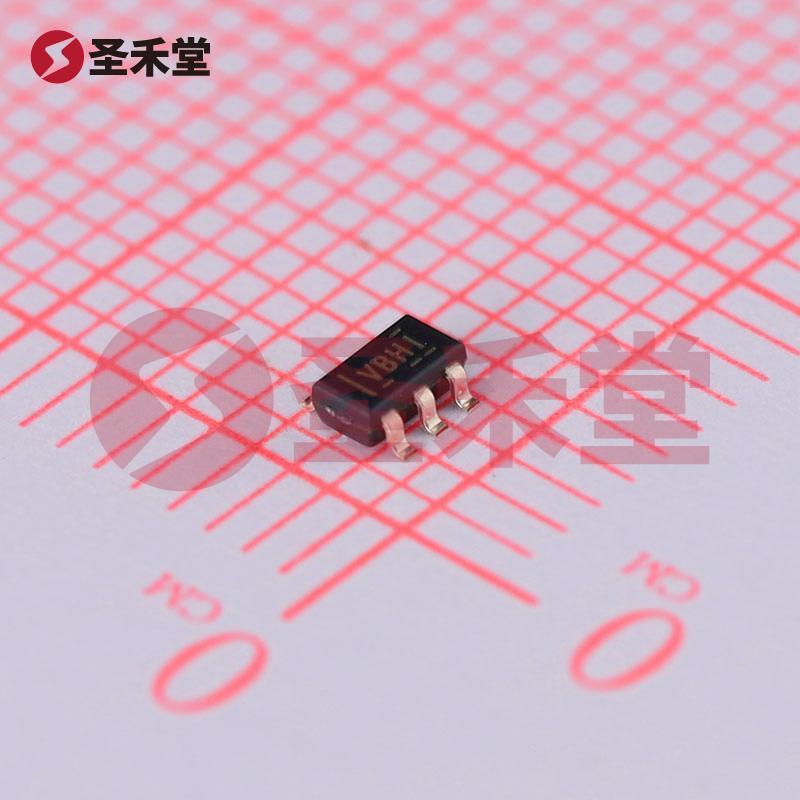

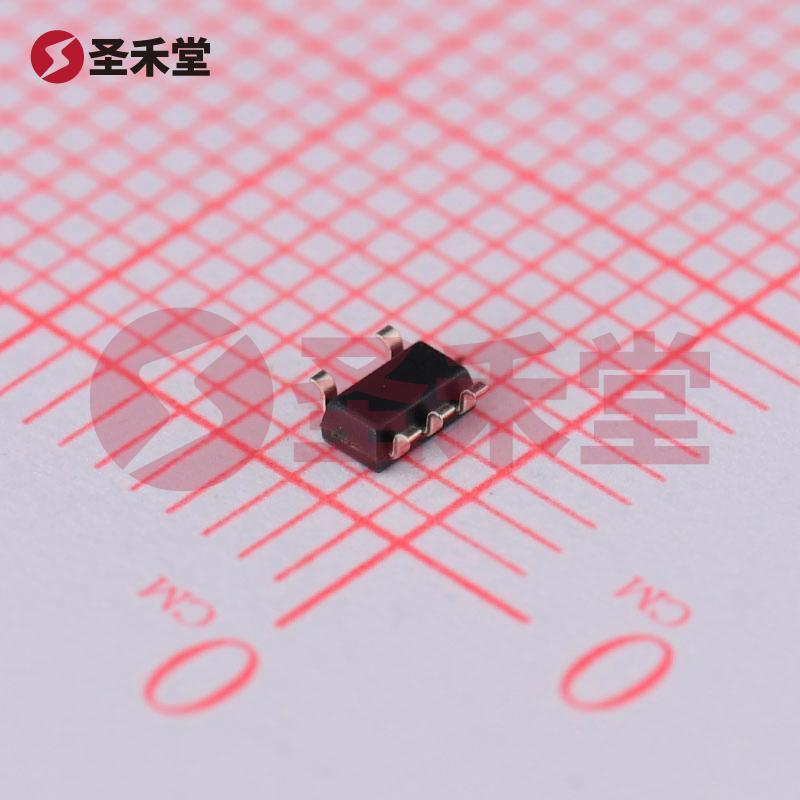

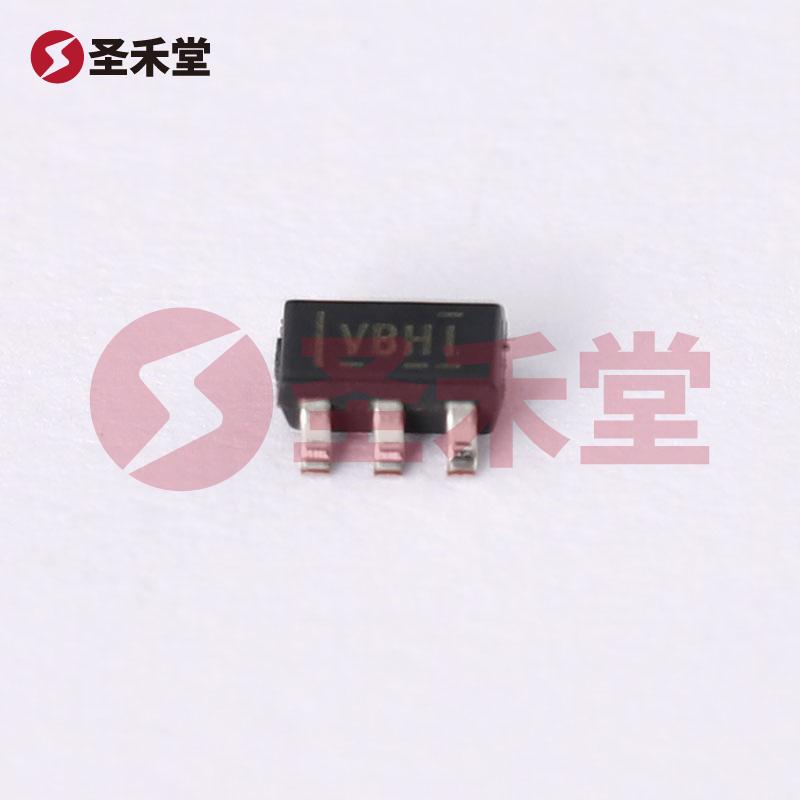

TLV271IDBVR采用SOT-23-5封装，便于表面贴装。该封装形式在现代电子设备中深受欢迎，能有效减小PCB板的占用面积，使得设计更为紧凑。焊接时应注意温度和时间，以避免热损伤。

5. 结论

TLV271IDBVR是德州仪器出的一个出色的运算放大器，其具备的高性能特征及灵活的电源选项，使其在各种应用中都能发挥重要作用。无论是在高精度测量、音频信号处理还是汽车电子领域，TLV271IDBVR都能提供可靠的支持。通过优化设计，工程师可以利用这款运算放大器来实现各种高效能的电子系统，推动技术的进一步发展。
