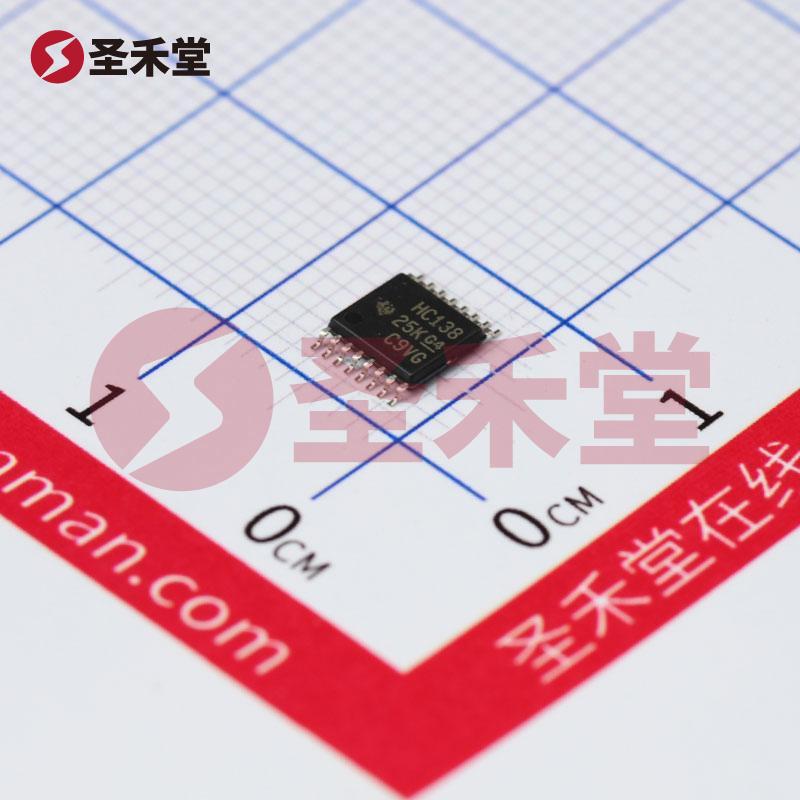

SN74HC138PWR

SN74HC138PWR 产品概述

产品名称：SN74HC138PWR
类型：解码器/多路分解器
供应商：德州仪器（TI）
封装形式：16-TSSOP

一、产品简介

SN74HC138PWR是一款高性能的解码器，适用于多种数字电路应用。作为一款3-8线解码器，它能够将3位二进制输入信号转换成8条独立的输出线路，其中只有与输入信号相对应的输出线路为高电平，其他输出为低电平。此产品广泛应用于数据选择、地址解码以及其他逻辑电路设计中。

二、性能参数

• 电路配置：该器件采用单电源供电方式，带有一个独立的电路。它的输出电流能力为5.2mA，这使得它能够直接驱动大多数消耗设备，适用于各种逻辑电平驱动场合。

• 供电电压：SN74HC138PWR支持的电源电压范围为2V至6V，适合于多种系统设计，特别是在低电压和低功耗的应用场合。

• 工作温度范围：该器件能够在-40°C至85°C的工作温度环境下稳定运行，这使得其适用于工业控制、汽车电子以及其他需要高温度适应性的应用。

• 安装类型：SN74HC138PWR为表面贴装型（SMD），采用16-TSSOP封装，使得其在紧凑型电路板设计中具有较大的应用潜力。

三、主要应用

SN74HC138PWR被广泛应用于各种场景，包括但不限于以下几种：

1. 数据选择：在复杂的数据传输系统中，可以用于选择特定的数据线进行传输。

2. 地址解码：在微处理器和微控制器中，它可以用于解码地址信号，选择特定存储器或外设。

3. 状态指示：在设备状态指示灯的控制中，可以用以实现不同状态下的灯光指示。

4. 逻辑电路设计：可以作为其他复杂逻辑电路的组成部分，增强整个系统的性能与功能。

四、优势特性

• 高性能：基于CMOS技术，具有较低的功耗和较快速的开关速度，使其在高频应用中表现出色。

• 兼容性强：与TTL逻辑兼容，使得SN74HC138PWR能够与多种设备一起工作，降低了设计上的复杂性。

• 多功能性：作为解码器，其灵活性意味着可以在多种电路设计中实现多种功能，可以大幅简化复杂系统的设计。

• 紧凑封装：16-TSSOP的封装形式不仅节省空间，而且便于组装，适合现代小型化设计需求。

五、使用注意事项

在使用SN74HC138PWR时，用户需要注意以下几个方面：

• 电源管理：确保输入电源在2V到6V的范围内，超出范围可能导致功能失效或损坏器件。

• 温度监控：在高温环境下工作时，需定期检查器件的工作状态，确保其在规定的温度范围之内。

• 信号完整性：在高速应用中，适当的信号完整性管理是必要的，包括合适的PCB布局和布线技术，以减少噪声和串扰。

六、结论

SN74HC138PWR是德州仪器推出的一款综合性能优异的解码器，其出色的参数和灵活的应用特性，使其在电子设计领域中占据了重要地位。无论是在工业控制、汽车电子还是消费电子产品设计中，SN74HC138PWR都能够为设计者提供极大的便利和可靠性。对于希望在电路设计中实现高效解码功能的设计师而言，SN74HC138PWR无疑是一个理想的选择。
