SN74LVC245APWR

SN74LVC245APWR 产品概述

一、产品背景

SN74LVC245APWR 是德州仪器（Texas Instruments，简称 TI）推出的一款高性能八通道（8-bit）非反相收发器，属于 LVC（低电压 CMOS）逻辑系列。广大电子工程师和设计师通常选择这款收发器用于高效能、低功耗应用中。因其出色的电气特性和广泛的应用场景，SN74LVC245APWR 已成为电子产品设计中不可或缺的基本元器件之一。

二、基本参数

1. 逻辑类型：收发器，非反相
2. 元件数：1
3. 每个元件位数：8
4. 输出类型：三态
5. 电流 - 输出高、低：最大24mA
6. 电压 - 供电：1.65V ~ 3.6V
7. 工作温度：-40°C ~ 125°C（TA）
8. 安装类型：表面贴装型
9. 封装类型：20-TSSOP（0.173"，4.40mm 宽）

三、电气特性

SN74LVC245APWR 的电源电压范围在 1.65V 到 3.6V 之间，适合各种低电压数字电路应用。其在工作范围内能够提供高达 24mA 的输出电流，满足了大多数逻辑电平转换的需求。此外，三态输出功能使其在多路复用和数据总线之间切换时更具灵活性。

其工作温度范围从 -40°C 到 125°C，这意味着 SN74LVC245APWR 能够在严苛的环境条件下稳定运行，非常适合用于工业、汽车和消费电子等应用中。

四、封装与安装

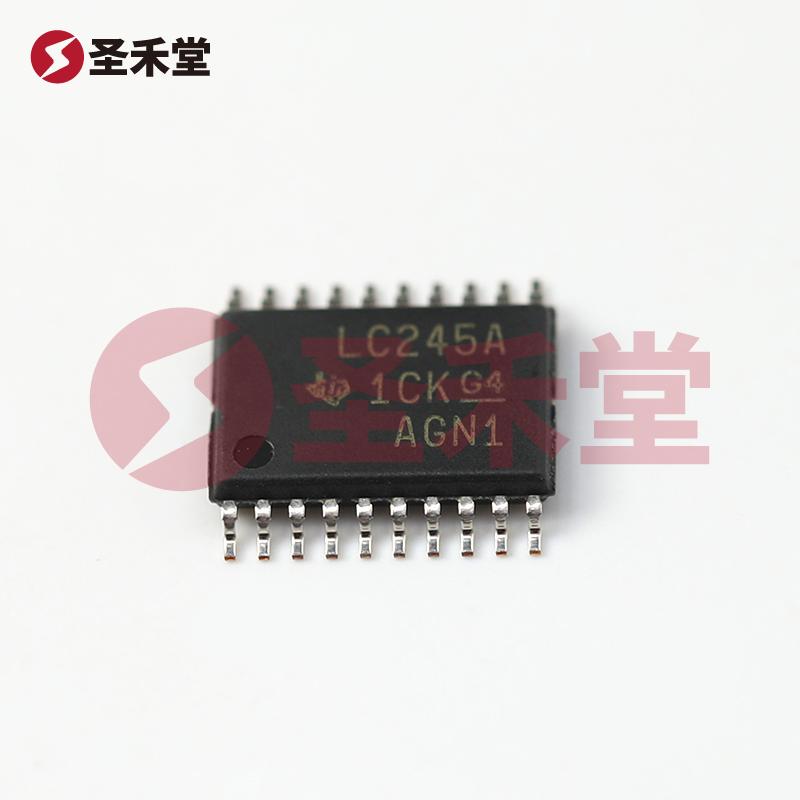

SN74LVC245APWR 采用 20-TSSOP 封装，这种表面贴装型设计不仅节省空间，且便于自动化焊接，极大提高了生产效率。封装的高度较低，使得在小型和紧凑型设备中实现高密度布局变得更加容易。

五、应用场景

SN74LVC245APWR 的应用广泛，主要包括：

• 数据总线应用：由于其具备三态输出，可以在多路复用模式下高效传输数据。
• 逻辑电平转换：特别适用于不同电压域之间的数据传输，如5V与3.3V系统之间的逻辑电平转换。
• 通信系统：在串行和并行接口中，一般需要收发器来实现信号交换，SN74LVC245APWR 能够完美满足这种需求。
• 工业控制：在各种工控设备中，作为信号缓冲和驱动器进行信号管理和接口转换。

六、总结

SN74LVC245APWR 作为一款功能强大的非反相收发器，凭借其卓越的电气特性、宽广的工作温度范围和灵活的封装类型，广泛适用于各种数字电路设计中，成为了工程师们的可信赖选择。在现代电子产品不断追求高性能和低功耗的背景下，该元器件的应用将更加普及，意义不可小觑。无论是开发新产品，还是现有系统的升级，SN74LVC245APWR 都将提供可靠的解决方案。
