SN74AHC1G08DBVR参数
属性 | 参数值 |
|---|---|
| 逻辑类型 | 与门 |
| 通道数 | 1 |
| 工作电压 | 2V~5.5V |
| 静态电流(Iq) | 1uA |
| 灌电流(IOL) | 8mA |
| 拉电流(IOH) | 8mA |
| 输入高电平(VIH) | 1.5V~3.85V |
属性 | 参数值 |
|---|---|
| 输入低电平(VIL) | 500mV~1.65V |
| 输出高电平(VOH) | 4.4V~4.5V；2.9V~3V；1.9V~2V；3.8V |
| 输出低电平(VOL) | 440mV |
| 系列 | 74AHC系列 |
| 传播延迟(tpd) | 7.9ns@5V,50pF |
| 工作温度 | -55℃~+125℃ |
| 输入通道数 | 2 |
SN74AHC1G08DBVR手册
SN74AHC1G08DBVR概述
SN74AHC1G08DBVR 产品概述
概述

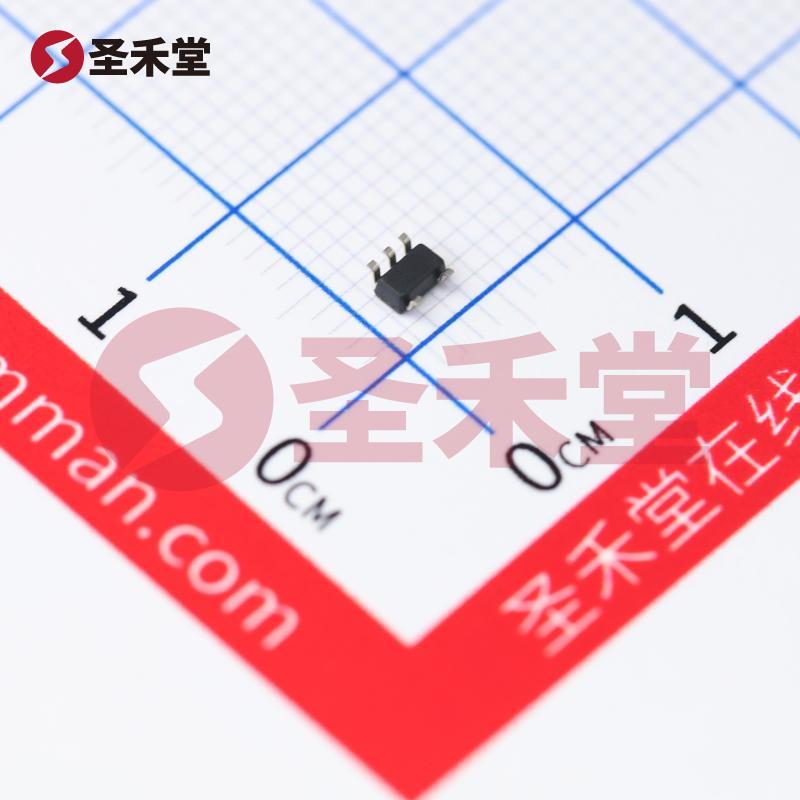

SN74AHC1G08DBVR 是一款由德州仪器（Texas Instruments，简称TI）生产的单通道与门逻辑 IC，专为高性能数字电路应用设计。此器件采用表面贴装型（SMD）封装，符合现代电子产品对空间和性能的严格要求，典型的 SOT-23-5 封装提供了紧凑的尺寸，适合高密度的 PCB（印刷电路板）设计。
基本特性
逻辑功能：SN74AHC1G08 具备一种与门逻辑功能。与门的特性在于，当所有输入均为高电平（逻辑1）时，其输出为高电平；否则，输出为低电平（逻辑0）。这一特性使其适合用于多种数字电路的设计，包括逻辑运算、信号整形及数据传输等。
工作电压范围：该器件支持 2V 到 5.5V 的供电电压范围。这使得 SN74AHC1G08 能够广泛应用于不同的工作环境，包括电池供电设备及成本敏感的应用场合。
逻辑电平范围：SN74AHC1G08 的逻辑电平高可达 1.5V 至 3.85V，而逻辑电平低为 0.5V 至 1.65V。这种宽广的电平范围确保了其兼容性，可以与多种逻辑系列（如 CMOS 和 TTL）互相连接，而无需进行额外的电平转换。
传播延迟：在供电电压为 5V 的条件下，最大传播延迟（即输入信号到输出信号的延迟）为 7.9ns（在 50pF 的负载下）。这种低延迟特性使得该器件适合于高速度信号处理和实时应用。
静态电流：SN74AHC1G08 最大静态电流为 1µA，这表明该器件在不工作时的功耗极低，有利于延长电池供电设备的使用寿命。
工作温度范围：其工作温度范围为 -55°C 至 125°C，确保了在极端环境条件下的可靠性。这一特性使得该器件适合汽车、工业控制以及航空航天等要求严苛的应用领域。
输出电流能力：该激励 IC 的输出电流能力高达 8mA，不论是在高电平还是低电平状态下。这意味着 SN74AHC1G08 可以直接驱动较小的负载，不需要额外的驱动电路，从而进一步简化了电路设计。
应用场景
由于其灵活性和出色的性能，SN74AHC1G08广泛应用于各种领域，包括但不限于：
- 嵌入式系统：作为基本的逻辑运算单元，处理简单逻辑运算。
- 汽车电子：车载控制系统中的信号处理。
- 工业自动化：在传感器数据采集中执行逻辑判断。
- 消费电子：家电的控制逻辑，以及电脑外围设备的接口电路。
- 计算机硬件：在内存管理和数据处理方面，以实现简单逻辑控制。
总结
SN74AHC1G08DBVR 是德州仪器推出的一款功能强大且灵活的与门逻辑 IC，适合广泛的应用场景。其紧凑的封装、低功耗和稳定的性能使其成为多种电子设备设计的理想选择。无论是在高温环境下还是在标准工作条件下，SN74AHC1G08 都能保证可靠的功能表现。
