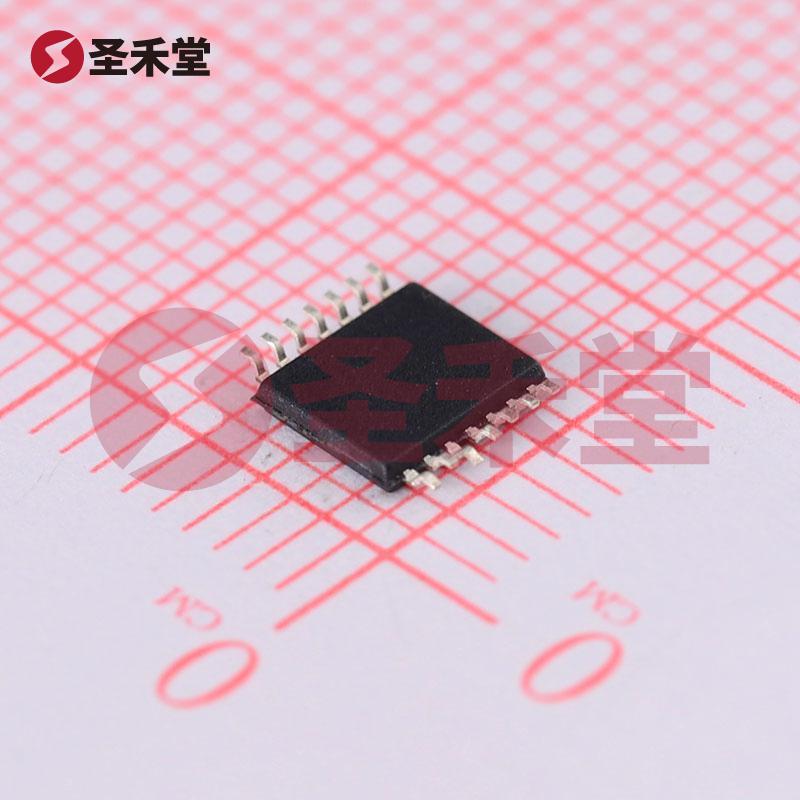

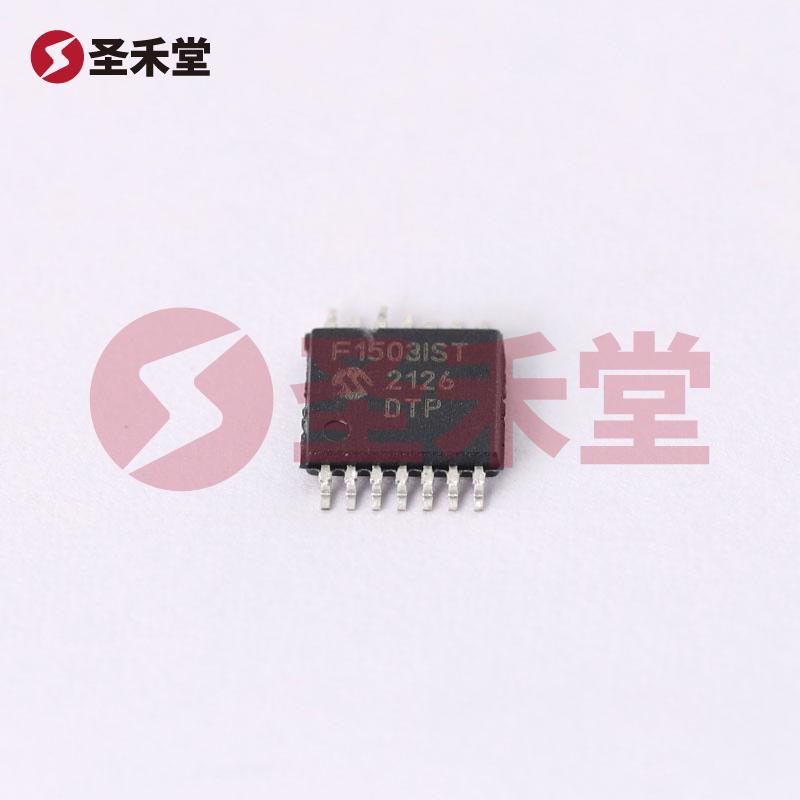

注：图像仅供参考，请参阅产品规格
PIC16F1503-I/ST
- 商品编码： BM69418016复制
- 品牌： MICROCHIP(美国微芯)复制
- 封装： TSSOP-14复制
- 包装： 管装复制
- 重量： 0.249g复制
- 描述： 单片机(MCU/MPU/SOC) 11 128Byte PIC 3.5KB复制
PIC16F1503-I/ST参数
属性 | 参数值 |
|---|---|
| CPU内核 | PIC |
| CPU最大主频 | 20MHz |
| CPU位数 | 8 Bit |
| 程序存储容量 | 3.5KB |
| 程序存储器类型 | FLASH |
| RAM容量 | 128Byte |
属性 | 参数值 |
|---|---|
| I/O数量 | 11 |
| ADC(位数) | 10bit |
| 振荡器类型 | 内置 |
| 工作电压 | 2.3V~5.5V |
| 工作温度 | -40℃~+85℃ |
| 功能特性 | 堆栈溢出复位；上电复位(POR)；看门狗复位；可编程看门狗；欠压检测(BOR/LVD/LVR/LVI)；软件复位；内置通用定时器 |
PIC16F1503-I/ST手册
PIC16F1503-I/ST概述
PIC16F1503-I/ST 产品概述
概述：
PIC16F1503-I/ST 是微芯科技（Microchip Technology Inc.）推出的一款高性能单片微控制器（MCU），其设计旨在满足要求灵活性和高效能的各种应用场景。作为一款基于8位内核的单片机，PIC16F1503能够提供快速的运算能力和丰富的外设支持，使其在物联网、家电控制、工业自动化以及消费电子等领域中得到了广泛应用。
基本参数与特点：
安装类型与封装： PIC16F1503采用表面贴装技术（Surface Mount Technology, SMT），配备14-TSSOP（薄型小外形封装，Thin Shrink Small Outline Package）封装，这种封装设计使得器件能够在空间有限的环境中轻松安装，增加了应用的灵活性。
电源与工作范围： 该单片机的工作电压范围从2.3V到5.5V，非常适合各种低电压应用，适应性强。其广泛的电源范围为电池供电和低功耗应用提供了良好的选择。
存储与速度： PIC16F1503具备3.5KB的闪存用于程序存储，同时配备128 x 8 的SRAM可以满足基本的数据存储需求。其工作速度高达20MHz，能够高效地执行代码，满足快速反应的应用要求。
输入/输出接口： 该微控制器支持11个I/O引脚，可以进行多路并行的输入输出操作，为各种外设的连接提供了便利的接口。这使得PIC16F1503在处理复杂的控制任务或与多个传感器/执行器进行数据交互时，可以更为高效。
内置外设支持： PIC16F1503除了基本的I/O功能外，还集成了多种外设功能。
- 欠压检测/复位 (Brown-out Reset)：当电源电压低于设定值时，MCU会自动复位，确保系统的稳定运行。
- 电源上电复位 (Power-On Reset, POR)：在设备上电时确保系统处于已知状态。
- 脉冲宽度调制 (PWM)：提供多达8个PWM输出通道，适用于马达控制、调光等应用。
- 看门狗定时器 (Watchdog Timer, WDT)：用于系统故障检测和恢复，增加了系统的可靠性。
- 模数转换器 (A/D Converter)：内置8通道10位A/D转换器，能够对模拟信号进行数字化处理，为智能传感器应用提供支持。
通信能力： 该微控制器支持I²C和SPI两种主流的串行通信协议，能够与多种外部设备（如传感器、存储器）进行快速数据交换，扩展了系统的应用范围。
工作温度范围： 工作温度范围为-40°C到85°C，使得PIC16F1503适合于恶劣的工业环境及高温、高湿的使用条件，如暖通空调和汽车电子系统。
应用领域：
PIC16F1503的多功能性使得它能够在许多不同的领域中找到应用，包括但不限于：
- 工业自动化：用于控制电机、传感器数据采集以及交换信息。
- 家电控制：作为智能家居产品的核心控制单元。
- 消费电子产品：适用于电子玩具、便携式设备等。
- 物联网设备：能够为连接的智能设备提供计算和连接能力。
总结：
PIC16F1503-I/ST凭借其强大的功能、灵活的接口和优越的性能规格，成为一款极具竞争力的8位单片机。无论是在复杂的工业应用，还是在家庭自动化产品中，其优越的特点都能有效推动设备的智能化与自动化进程，为开发者提供了一款理想的解决方案。通过与其他Microchip产品的结合使用，开发者可以进一步提升系统的性能，创造出更具创新性和高效性的应用。
