LM2596HVS-5.0

产品概述：LM2596HVS-5.0

一、基本信息

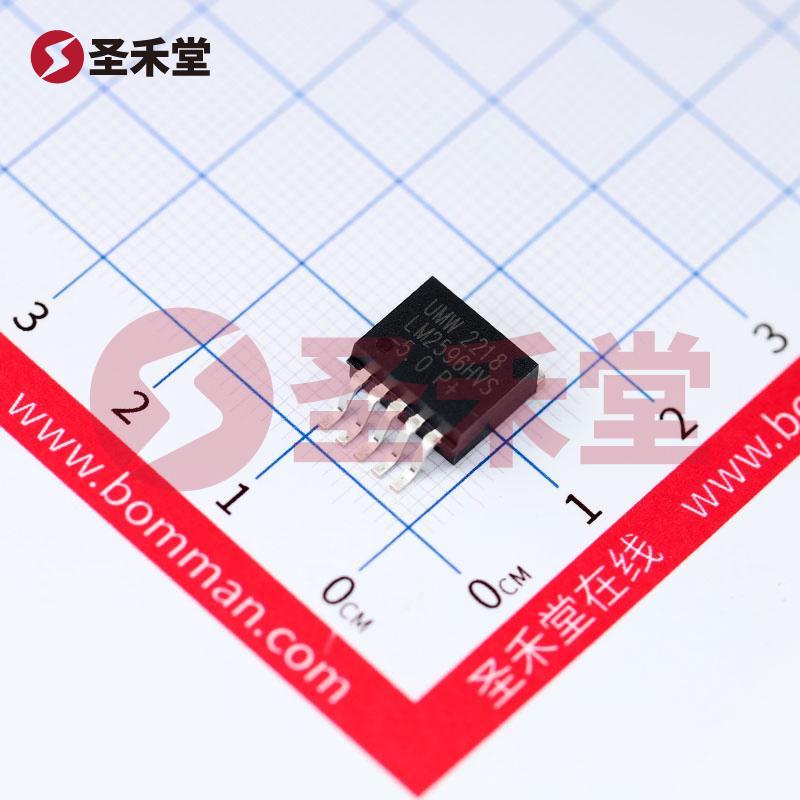

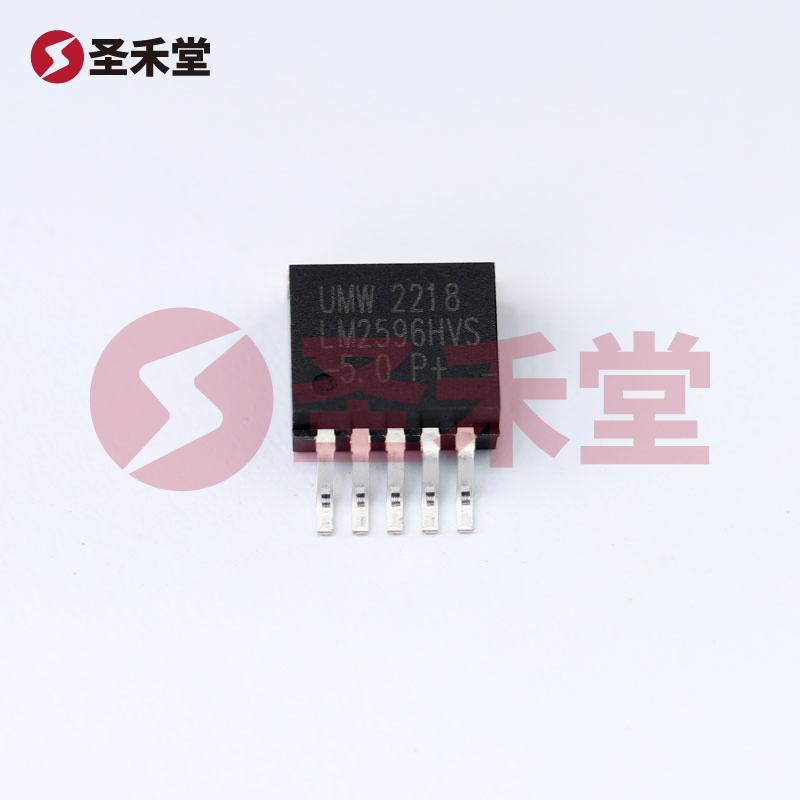

LM2596HVS-5.0是一款高效的DC-DC降压转换器芯片，由友台半导体（UMW）生产，具有固定5V输出电压，适合各种电源管理应用。其采用TO-263-5L封装，方便在多种PCB布局中集成。

二、技术特性

1. 固定输出电压：LM2596HVS-5.0提供固定5V的输出电压，具备一路稳定的电源输出，适合为数字电路、微控制器、传感器等提供供电。

2. 高效能：该芯片的功率转换效率可高达90%以上，极大地减少了能量损耗，降低了发热，从而提高了整体系统的可靠性和寿命。

3. 工作电压范围：LM2596HVS-5.0支持宽输入电压范围，一般为8V至40V，使其能够适应多种不同的电源应用场合，例如工业设备、通讯设备及车载电子等。

4. 输出电流能力：该器件能够提供高达3A的输出电流，适合对电流要求较高的负载供电，同时具有短路保护功能，提高了系统的安全性。

5. 控制方式：LM2596HVS-5.0采用了频率调制控制方式，以确保在不同负载条件下保持稳定的输出电压和效率。

6. 温度范围：该芯片具备良好的热管理设计，其工作温度范围为-40°C至+125°C，适用于较为恶劣的环境条件。

三、应用场景

LM2596HVS-5.0因其多样的特性和高效能，广泛应用于各类电子设备。具体应用场景包括但不限于：

1. 通信设备：为基站、路由器等设备提供稳定的电源，满足不同通信模块的电源需求。

2. 工业控制：在PLC、传感器以及其他控制模块中，提供稳定的5V电源，保证各组件正常运行。

3. 消费电子：应用于智能家居、音响设备和手持设备，为各种低压元件供电。

4. 汽车电子：为车载辅助设备、导航系统及娱乐系统供电。

5. 嵌入式系统：为树莓派、Arduino等单板计算机提供稳定的5V电源，是DIY电子项目中常见的电源选择。

四、设计考虑

在使用LM2596HVS-5.0进行电路设计时，需要考虑以下几个方面：

1. 输入与输出电容：合理选择输入和输出电容的类型和容量，以降低输入电压的涟波，同时确保输出电压的稳定性。

2. 散热设计：尽管LM2596HVS-5.0具有高转换效率，但在高输出电流和高输入电压的情况下仍然可能产生一定的热量，因此必须做好散热措施。

3. PCB布局：良好的PCB布局能够有效降低电流回路的电感，提高电源转换的稳定性。在设计时尽量使高频开关节点与敏感信号线路保持距离。

4. 保护电路：为了保证系统的高可靠性，建议在电路中加入过流、过压、短路等保护功能。

五、总结

LM2596HVS-5.0是友台半导体（UMW）推出的一款高效的DC-DC降压转换器，凭借其固定5V的输出电压、优良的功率转换效率、广泛的输入电压范围及较强的输出电流能力，成为众多电子应用场景的佳选。为设计师和工程师提供了一个可靠的电源管理解决方案，适用于各种需求，从家庭消费产品到工业控制设备，LM2596HVS-5.0能够有效满足现代电子设备的电源需求。
