IRFZ24NPBF

IRFZ24NPBF 产品概述

一、概述

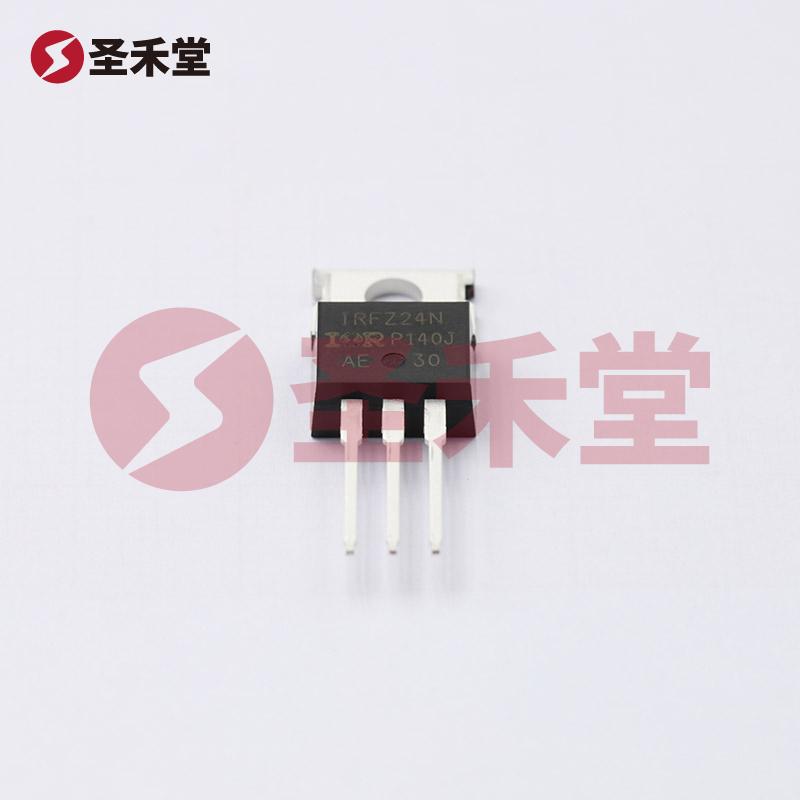

IRFZ24NPBF 是一款高性能的 N 通道 MOSFET，专为高效能电源管理和开关应用而设计。它采用 TO-220AB 封装形式，使其在散热能力和机械强度上表现优异，适合在各种工业及消费类电子设备中使用。这款 MOSFET 的设计提供了较低的导通电阻(Rds(on))，高漏源电压能力以及宽工作温度范围，满足多种应用需求。

二、主要参数

• FET 类型: N 通道
• 技术: MOSFET（金属氧化物场效应晶体管）
• 漏源电压(Vdss): 55V
• 连续漏极电流(Id): 17A（在结温 Tc 条件下）
• 导通电阻(Rds(on)): 在 10V 的栅极驱动电压下，10A 时最大值为 70 毫欧
• 栅极阈值电压(Vgs(th)): 最大值为 4V（在 250µA 电流下）
• 栅极电荷(Qg): 最大值为 20nC（在 10V 驱动电压下）
• 最大 Vgs: ±20V
• 输入电容(Ciss): 最大值为 370pF（在 25V 下测得）
• 功率耗散: 最大值为 45W（在 Tc 条件下）
• 工作温度范围: -55°C 至 175°C（TJ）

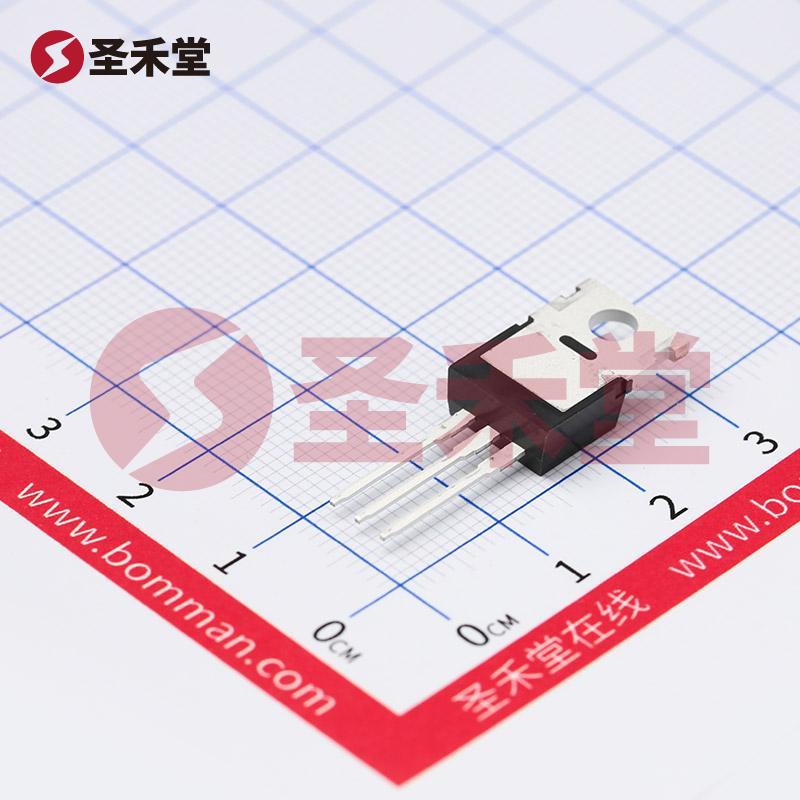

• 封装类型: TO-220AB，实现通孔安装

三、性能特点

1. 高电压和高电流能力: IRFZ24NPBF 的 55V 漏源电压和 17A 的连续电流能力使其适用于各种高压应用，包括逆变器、电动机驱动和电源转换器等场合。

2. 低导通电阻: 70 毫欧的导通电阻为电路设计提供了低功耗和高效率。这意味着在操作过程中电流通过时产生的热量减少，有助于电路保持较低的工作温度。

3. 良好的开关特性: 该器件的栅极电荷(Qg)为 20nC，确保了较快速的开关操作能力。这对于需要高频率开关的应用尤为重要，例如开关电源及高频逆变器。

4. 宽工作温度范围: IRFZ24NPBF 的广泛温度工作范围 (-55°C 至 175°C) 使其能够在极端环境下可靠运行，特别适用于航空航天、汽车及工业控制等要求严格的应用场合。

5. TO-220AB 封装: TO-220 封装提供了良好的热管理性能，使得在高功率应用中可以有效散热，延长器件寿命，同时其通孔设计便于在各种电路板上安装。

四、应用领域

由于其出色的性能参数与灵活的应用特性，IRFZ24NPBF 广泛应用于以下领域：

• 电源管理: 在开关电源和功率转换器中，利用其高效率和快速切换特性，为电源设备提供稳定、可靠的电能转换。
• 电动机驱动: 适用各种直流和交流电动机的控制，包括电动工具、电动车辆及工业自动化设备。
• 逆变器应用: 用于太阳能逆变器和不间断电源(UPS)系统，以确保高效的电力转换和管理。
• 汽车电子: 在汽车电气系统中应用，能承受高温和高压环境，是电动车辆中电源系统的重要组成部分。

五、结论

总的来说，IRFZ24NPBF 是一款性能优越的 N 通道 MOSFET，适合各种高电压、高电流及高频率的应用需求。其可靠性、效率及灵活性使其在电子行业中占据一个重要的地位，尤其是在电源管理和电动机驱动等领域，为设计师和工程师提供了一个强大的工具来实现先进的电源控制解决方案。
