STPS1L60A参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 正向压降(Vf) | 570mV@1A |
| 直流反向耐压(Vr) | 60V |
| 整流电流 | 1A |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 50uA@60V |
| 工作结温范围 | -40℃~+175℃ |
| 非重复峰值浪涌电流 (Ifsm) | 40A |
STPS1L60A手册
STPS1L60A概述
STPS1L60A 产品概述
一、产品基本信息

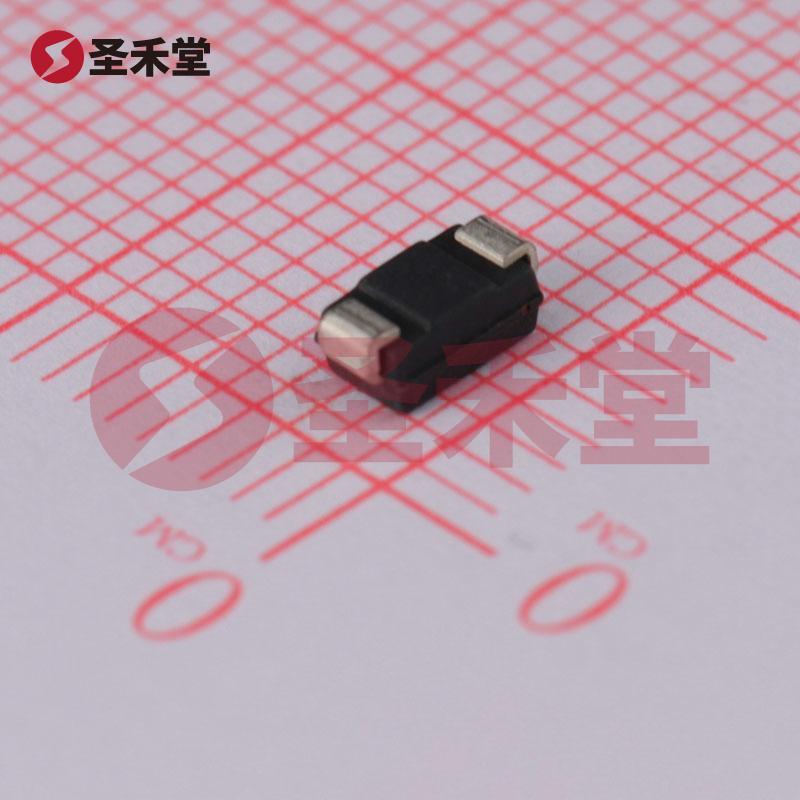

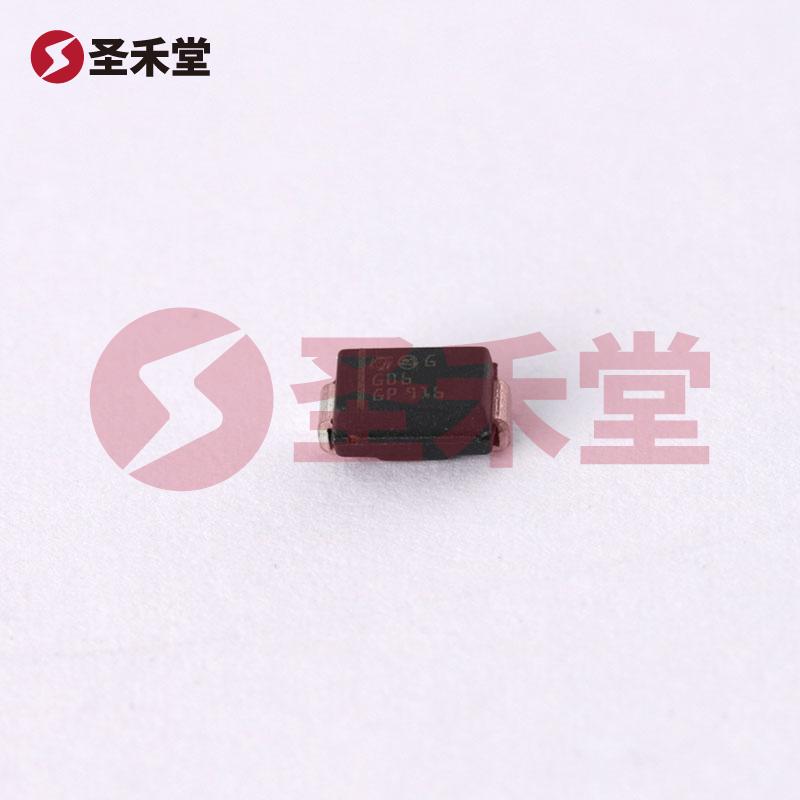

STPS1L60A是一款由意法半导体（STMicroelectronics）生产的肖特基二极管，具有优异的性能和广泛的应用潜力。这款二极管采用表面贴装型（SMD）设计，封装为DO-214AC（SMA），非常适合现代电子设备的紧凑设计需求。其最大反向电压为60V，能够在高压环境下稳定工作，因此在电源管理、整流和保护电路中具有广泛使用的前景。
二、关键规格参数
- 二极管类型: 肖特基二极管
- 最大反向电压 (Vr): 60V
- 平均整流电流 (Io): 1A
- 正向电压 (Vf): 570mV @ 1A
- 反向泄漏电流: 50µA @ 60V
- 速度: 快速恢复 ≤ 500ns，> 200mA（Io）
- 封装类型: 表面贴装型，DO-214AC (SMA)
- 工作温度范围: 最高结温 150°C
这些性能参数使STPS1L60A在多种应用中具有较强的竞争力，尤其是在要求高效率和快速响应的场合。
三、工作原理
肖特基二极管的工作原理与普通二极管相比具有一些独特的优势，主要体现在其低正向压降和快速开关特性。它的结构采用金属与半导体（通常为n型硅）接触，形成肖特基势垒。这种结构使得在反向偏置时几乎没有电荷储存效应，因此反向恢复时间非常短。在快速切换的电路中，肖特基二极管由于其较低的宗电压损耗和过渡时间，能够有效降低功耗和提升整体效率。
四、应用领域
STPS1L60A广泛应用于以下几个领域：
电源管理: 其高效的整流特性使之成为开关电源中的理想选择，特别是在低压和中等电流的应用中。
电池充放电: 在充电管理系统中，STPS1L60A可以有效地导通和阻断储能电池的充放电，有助于提升电池的充电效率和使用寿命。
过压和过流保护: 在电子设备中，肖特基二极管可用于瞬时过压保护和整流電路，预防设备损坏。
照明和LED驱动: 在LED驱动电路中，STPS1L60A能够为负载提供可靠的电流，并有助于提升整体电路的效能。
家电和消费电子: 在现代家电和电子产品中，STPS1L60A也大量应用于电源转化和控制电路，确保设备的安全与长期稳定。
五、总结
总的来说，STPS1L60A是一款性能卓越的肖特基二极管，以其较低的正向压降和快速恢复时间，成为高效电源管理、整流和保护电路的理想选择。由于其优良的电气特性与广泛的应用场景，将其用于各种现代电子设计中不仅可以提升设备性能，还能有效降低能耗。该产品的高工作温度范围和稳定的反向电压特性也为其延长使用寿命提供了保障。选择STPS1L60A，用户可以显著提高其电路设计的效率与可靠性。
